安価で高性能なロジックアナライザ/パターンジェネレータポータブル計測器「Digital Discovery」好評発売中！


	MAIL MAGAZINE No.1325 2020.09.03

3,000円以上お買い上げで送料無料

TOPICS

◇安価で高性能なロジックアナライザ/パターンジェネレータ
　ポータブル計測器「Digital Discovery」好評発売中！

◇ブラシ付きDCモータドライバIC (TB67H450FNG)の評価用ボード
　「MEVA-TB67H450FNG」好評発売中！

◇PICK UP PRODUCTS


		安価で高性能なロジックアナライザ/パターンジェネレータポータブル計測器「Digital Discovery」好評発売中！

　今回は、米国デジレント社が開発した、低価格でポケットに入るくらいの小型でありながら高性能な計測器「Digital Discovery」をご紹介します。Digital Discoveryは、ロジックアナライザとパターンジェネレータの機能を持った組み込み機器を開発するための計測器です。オシロスコープやスペクトラムアナライザなど、10種類以上の計測器の機能を持つAnalog Discovery2の姉妹機です。

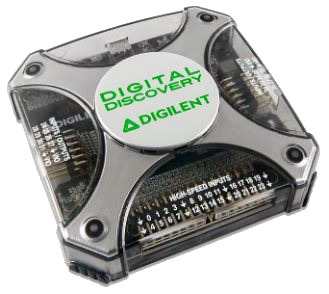

＜　Digital Discovery　＞

　Digital Discoveryは、パソコンとUSBで接続し、無償のソフトWaveForms 2015で動作するという点ではAnalog Discovery2と同じですが、ロジックアナライザ、パターンジェネレータ、バスアナライザ、電源、デジタルI/Oというデジタルに関する機能しかありません。

　・32chデジタルロジックアナライザ
　・16chパターンジェネレータ
　・デジタルバスアナライザ (SPI、I2C、UART、CAN、パラレル)
　・16chの仮想デジタルI/O
　・1.2V～3.3V/100mAのプログラム可能な電源

　その代わりに、Digital Discoveryのロジックアナライザは、32チャネルで200MS/s、16チャネルで400MS/s、8チャネルで800MS/sという高速入力に対応しており、これはAnalog Discovery2のロジックアナライザの2倍/4倍/8倍の速度です。また、入力数も32チャネルと最大2倍まで可能です。ただし注意する点は、200MS/s以上の速度で入力するには、専用の高速アダプター＆プローブが必要になります。なお、高速入力に対応しているのは、入力のみが可能な24チャネルです。入出力が可能な16チャネルが別に用意されており、入力と出力は同時に使用できます。

　Digital Discoveryのもう1つの重要な機能は、デジタル入力と出力にある程度の柔軟性があることです。ロジックレベルやしきい値を1.2Vから3Vの間で5つの値を選択できます。また、出力ドライブ電流やスルーレートを変更したり、プル抵抗を駆動させることが可能です。そのため試作中の装置と同じ仕様の入出力に一致させて計測することができます。

＜　使用中のDigital Discovery　＞

　●付属品
　・Digital Discovery本体 ×1
　・2×6フライワイヤー信号ケーブル ×1
　・2×16フライワイヤー信号ケーブル ×1
　・USBタイプA-microB接続ケーブル ×1

Digital Discovery 【410-338】　23,800円
高速アダプター＆プローブ【410-349】　8,277円


		ブラシ付きDCモータドライバIC (TB67H450FNG)の評価用ボード「MEVA-TB67H450FNG」好評発売中！

　マルツエレックでは、東芝デバイス＆ストレージ社製のブラシ付きDCモータドライバIC「TB67H450FNG」を簡単に実験や評価ができる評価基板「MEVA-TB67H450FNG」を開発しました。

　TB67H450FNGは、PWMチョッパ方式を採用したブラシ付きDCモータドライバで、モータ出力を1チャネル内蔵しています。正転/逆転/ブレーキ/STOP(OFF、スタンバイ)の4モードに対応し、PWM定電流駆動、ダイレクトPWM駆動が可能です。出力耐圧は50Vで、動作電圧範囲は4.5V～44Vと広く、電流駆動能力も3.5Aあるので、電池駆動のIoT機器から家電製品やOA機器などの大型製品にも使用できます。

　本評価基板には、TB67H450FNGのE-Pad面実装パッケージを実装しています。E-Pad(Exposed Pad)は、パッケージの底面に露出させた放熱用の金属パッドです。本評価基板はGNDパターンとOUT1およびOUT2パターンを大きくとって電流を流しやすくし、熱設計を考慮した設計になっています。ロジック入力端子とGND端子は、使いやすい入出力ピンにしています。参照電圧は、VRで調整可能です。各ノードで測定しやすいように測定ピンを配置しています。基板サイズは、縦60mm×横75mmとなっています。

MEVA-TB67H450FNG

　TB67H450FNGは小型面実装のHSOP8ピンパッケージなので、IC単体ではブレッドボードなどでは使いにくくなっています。そこでマルツエレックでは、TB67H450FNGの端子を2.54mmピッチのシングルインラインに変換するピッチ変換基板「DIP-TB67H450FNG」もご用意しています。このピッチ変換基板には、ストレートとライトアングルの2種類のピンヘッダーが付属しています。

DIP-TB67H450FNG

●TB67H450FNGの主な仕様
　・駆動モータ数(ブラシ付きモータ)：1個
　・正転/逆転/ブレーキ/STOP(OFF、スタンバイ)の4モードに対応
　・PWM定電流駆動、ダイレクトPWM駆動に対応
　・異常検出機能：過熱検出(TSD)、過電流検出(ISD)、低電圧検出(UVLO)
　・内部回路動作用のVCCレギュレータを内蔵
　・最大定格電圧：50V
　・最大定格電流：3.5A
　・動作電圧範囲：4.5V～44V
　・スタンバイモード時の消費電流：1μA(max)
　・出力オン抵抗(上部＋下部)：0.6Ω(typ)@VM＝24V、Ta＝25℃
　・パッケージ：HSOP8(4.9mm×6.0mm)

ブラシ付きDCモータドライバIC評価基板【MEVA-TB67H450FNG】　3,900円
ブラシ付きDCモータドライバIC DIP化基板【DIP-TB67H450FNG】　390円
ブラシ付きDCモータドライバーIC 【TB67H450FNG(O.EL)】　180円
