LTspiceを活用したパラメトリック解析の基礎

マルツのSPICE入門講座「LTspice超入門」

第17回のテーマは、LTspiceを活用したパラメトリック解析の基礎です。



主な内容

1.過渡解析におけるパラメトリック解析

2.AC解析におけるパラメトリック解析

パラメトリック解析は、任意のパラメータを指定して、パラメータを変化させ、シミュレーションが出来る解析です。

回路に与える任意のパラメータの影響度合いを把握する事ができます。

また、回路における任意のパラメータの最適値を決定でき、便利な解析手法の1つです。



パラメトリック解析の構文は以下のように記述します。

.step param R1 list 100 1k 10k

※任意のパラメータの値を指定してパラメトリック解析を実施する場合

17-1

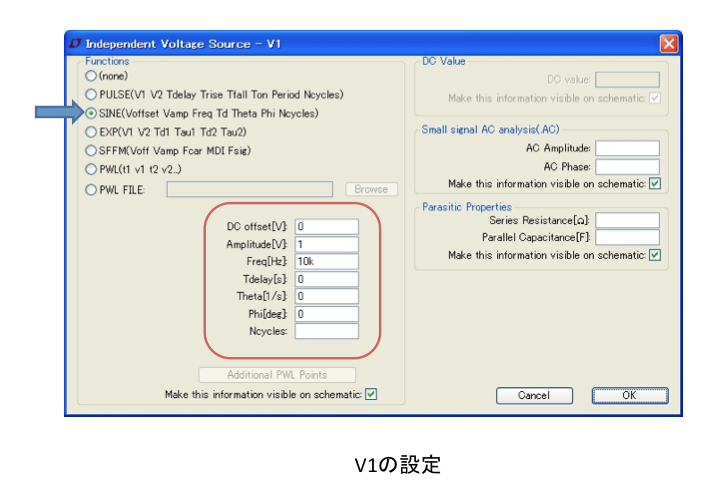

17-2

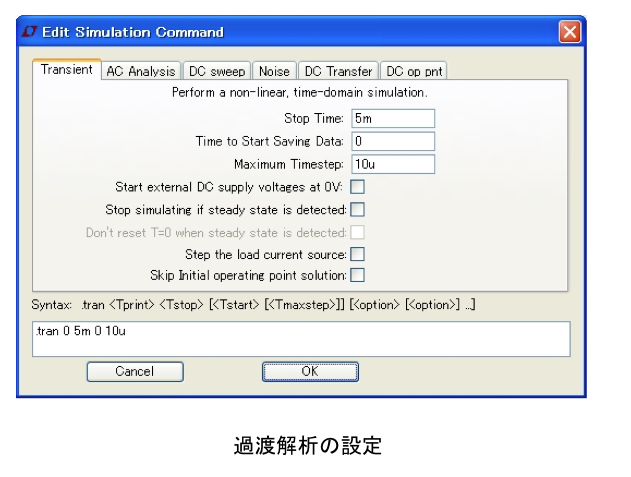

17-3

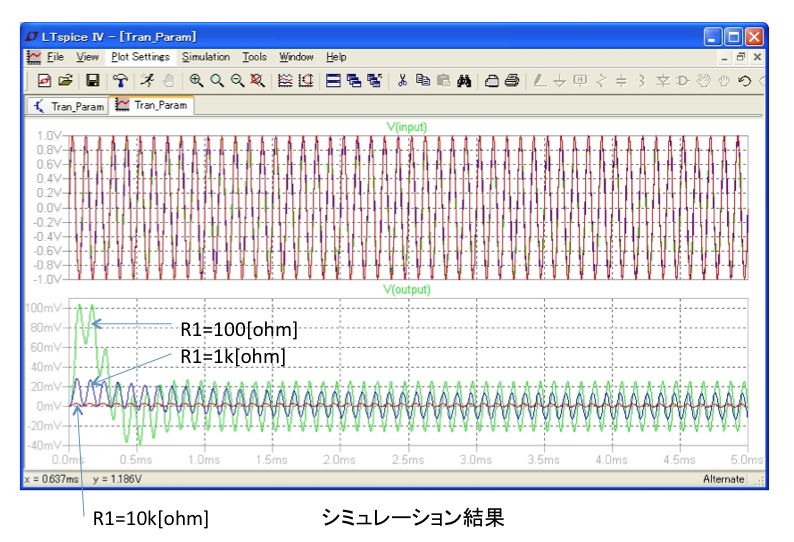

17-4



こちらのサンプルシミュレーションデータを公開しています。

サンプルプログラムを以下からファイルをダウンロードいただき、設定や操作をお試しください。
http://www.marutsu.co.jp/contents/shop/marutsu/datasheet/Param_LTspice.zip

※リンク先の圧縮フォルダ中にパワーポイントの資料と、サンプルプログラムが入った圧縮フォルダが含まれています。



LTspiceの基本的な操作方法については、以下の資料で公開中です。

LTspiceの操作方法に関する資料は、下記のページからダウンロードいただけます。
http://select.marutsu.co.jp/list/detail.php?id=240
