LTspiceを活用したモンテカルロ解析の基礎

マルツのSPICE入門講座「LTspice超入門」

第18回のテーマは、LTspiceを活用したモンテカルロ解析の基礎です。

こちらの手法を応用することで、部品のばらつきが回路に与える影響の度合いを解析できます。試作、量産化を想定した場合、必要不可欠なシミュレーション手法です。

1.過渡解析におけるモンテカルロ解析

2.AC解析におけるモンテカルロ解析

モンテカルロ解析は、任意のパラメータを指定して、ばらついた場合のシミュレーションが出来る解析です。

回路に与える任意のパラメータのばらつきの影響度合いを把握する事ができます。便利な解析手法の1つです。

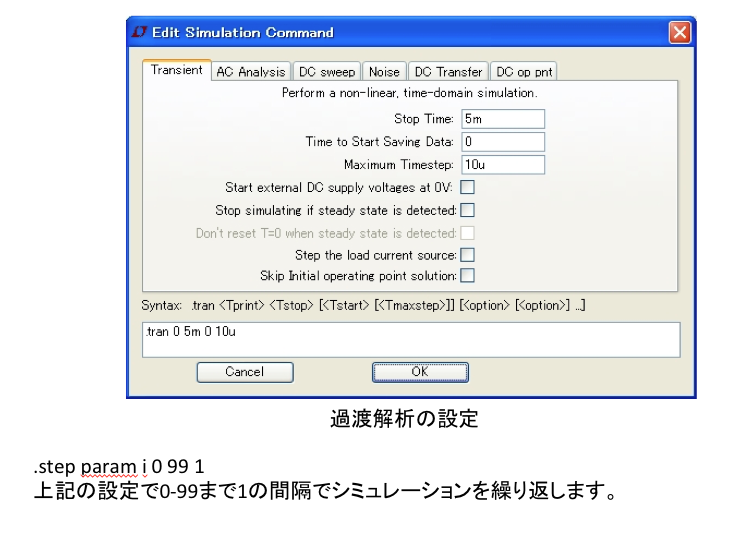

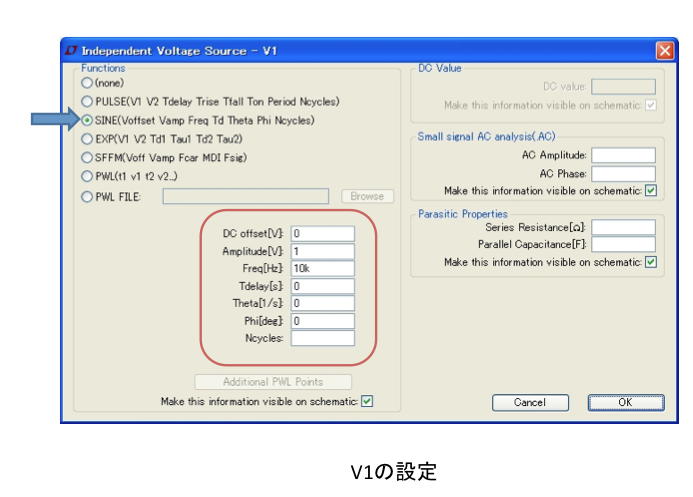

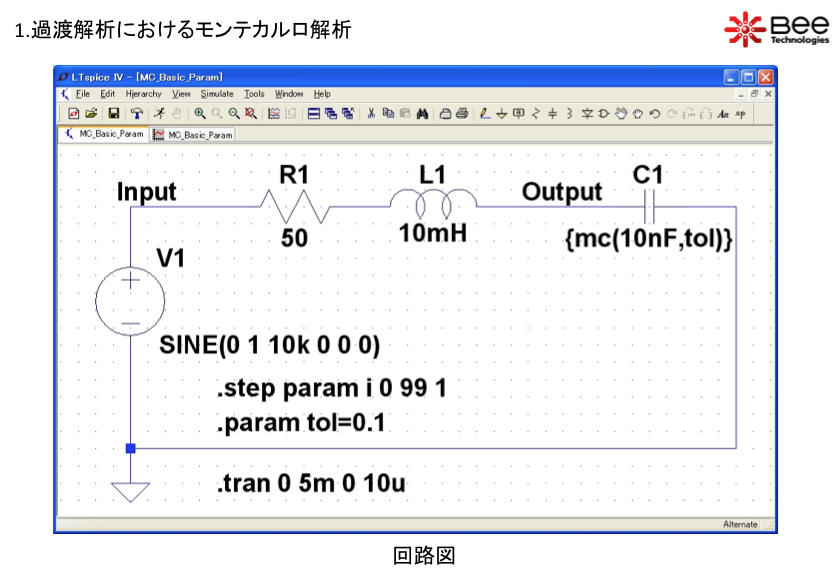

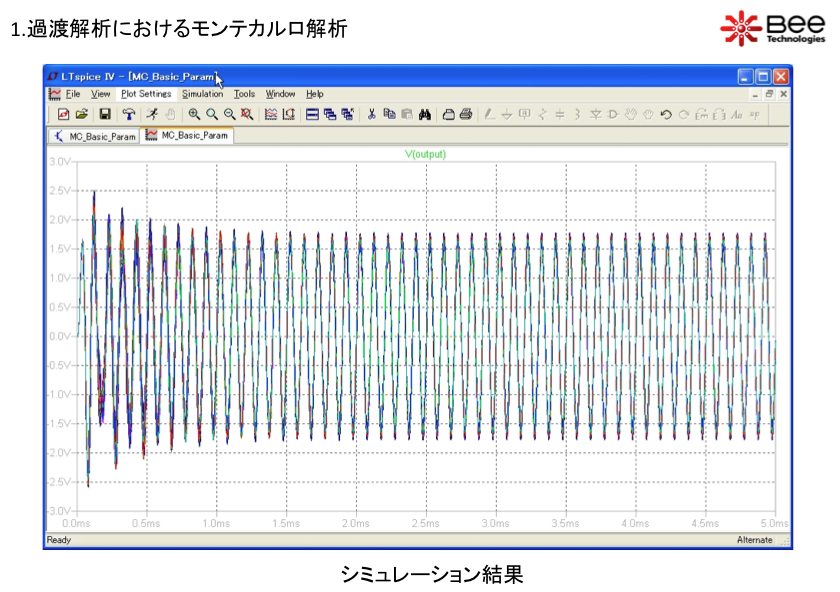

サンプルプログラムの回路図、設定、シミュレーションの結果です

サンプルプログラムを以下からファイルをダウンロードいただき、設定や操作をお試しください。
http://www.marutsu.co.jp/contents/shop/marutsu/datasheet/MC_Basic_LTspice.zip

※リンク先の圧縮フォルダ中にパワーポイントの資料と、サンプルプログラムが入った圧縮フォルダが含まれています。

▽LTspiceの基本的な操作方法については、以下の資料で公開中です。

LTspice超入門マルツエレック marutsuelec from マルツエレック株式会社 marutsuelec

LTspiceの操作方法に関する資料は、下記のページからダウンロードいただけます。
