抵抗内蔵型マイクロスイッチの4種類の状態検知機能によるシステム信頼性の向上
著者 Etiido Uko 氏
2026-04-21
マルツ掲載日：2026-08-24
マイクロスイッチは、産業機械、自動化システム、民生用機器において重要な役割を果たしており、位置を検出して制御動作を開始することで、信頼性の高い動作を実現します。これらの電気機械部品は、システム保護と機器の信頼性にとって不可欠な、状態検知、安全インターロック、リミット制御を可能にします。
状態検知やフィードバックの役割において、マイクロスイッチは位置センサとして機能し、コンポーネントが特定の状態または位置に到達したことを確認します。たとえば、マイクロスイッチは、取り外し可能なパネルやコンポーネントがシステム内に正しく取り付けられていることを確認することができます。
また、安全インターロックにも広く使用されており、あらかじめ設定された物理的条件が満たされない限り、機器が動作しないようにします。たとえば、産業機器では、機械の起動前にマイクロスイッチによって安全ガードを完全に閉じるようにすることができます。
3つ目の重要な機能は、リミット制御です。機械システムにおいて、マイクロスイッチは可動部品の移動限界を決定します。可動部が限界位置に到達すると、スイッチは制御システムに信号を送り、アクチュエータやモータを停止させ、機械的なオーバートラベルや損傷を防ぎます。
これらの重要な機能により、マイクロスイッチは、工場用ロボット、スマートメータ、家電製品、自動販売機、セキュリティ機器など、数多くのシステムに広く採用されています。
従来のマイクロスイッチの限界
広く普及しているにもかかわらず、従来のマイクロスイッチには、特に安全性が重視されるシステムやミッションクリティカルなシステムにおいて、故障検知や故障診断を行うには根本的な限界があります。従来のマイクロスイッチは、2種類の状態信号で動作し、開または閉の2種類の出力状態しかありませんでした。これは基本的なスイッチング動作においては十分ですが、接続されたコントローラに対して、スイッチ回路自体の故障の有無に関する情報は一切提供されません。
もし、配線が断線して開回路が形成されると、コントローラはこれを正当な「開」スイッチ状態として認識してしまう可能性があります。逆に、短絡は有効な「閉」状態と誤って認識される可能性があります。どちらの場合も、故障が発生しているにもかかわらず、システムは一見正しい信号を受信することになります。その結果、システムは有効なスイッチ状態と故障状態を区別することができなくなります。
このように、正常な動作と異常な動作を区別できないということは、多くの運用上の課題を引き起こす可能性があります。機能的な障害が発生するまで故障が検知されない可能性があり、その結果、予期せぬシステムダウンタイムが発生する可能性があります。実際に故障が発生した場合、根本的な原因を特定するには、技術者が設置現場を訪れ、直接点検する必要があり、メンテナンスの時間とコストが大幅に増加します。
この問題は、セキュリティ設備、自動販売機、スマートメータインフラ、自律移動ロボットなど、遠隔地に配置されているシステムや無人システムにおいて特に深刻です。こうした環境では、運用担当者は不正操作や故障を検知するために遠隔監視に頼らざるをえません。遠隔故障監視および診断機能がない場合、重大なシステム故障は、運用やセキュリティに支障をきたすまで発見されないままになります。
安全インターロックシステムにおいて、この制約は極めて重大な問題となります。従来のマイクロスイッチは、スイッチの状態を示すことしかできません。配線や信号経路が正常に機能しているかどうかを診断することはできません。スイッチとコントローラ間の故障が発生すると、安全システムはその故障を検知できず、安全でない動作が検知されないまま進行する可能性があります。
これらの問題の影響や、現代の産業システムにおける信頼性と安全性の重要性が高まっていることを踏まえると、従来のマイクロスイッチに自己診断機能がないことは、設計上の重大な制約となっています。
従来、システム設計者は、デュアルチャネル冗長化や、スイッチング回路に組み込まれた追加の抵抗ネットワークといった、外部の故障検知メカニズムを実装することで、これらの制約に対処してきました。しかし、これらのアプローチでは追加の部品が必要となり、組み立ての複雑さが増すだけでなく、コントローラとスイッチ間の故障を検知できない可能性も残ります。
抵抗内蔵型マイクロスイッチを用いた4種類の状態検知
追加部品、配線の複雑化、あるいは組み立て作業の負担を増やすことなく、従来のマイクロスイッチの診断上の制約を克服するために、システム設計者はシンプルかつ効果的なソリューションである抵抗内蔵型マイクロスイッチを採用しています。
標準的な設計では、スイッチは、システムアーキテクチャに応じて、ワイヤハーネスまたはプリント基板トレースを介して、マイクロコントローラの入力ピンに単純な2線式接続で接続されます。コントローラは、基本的なデジタル入力構成を用いてスイッチの状態を認識します。
スイッチが閉じたとき、入力は電源電圧(Vcc)側にプルアップされ、コントローラはロジックハイを認識します。スイッチが開いているとき、入力はグランド側にプルダウンされ、コントローラはロジックローを読み取ります。コントローラは結果として生じる2種類のロジックレベルのみを監視するため、その信号が正当なスイッチの状態を反映しているのか、それとも電気的な故障によるものかを判断できず、したがって自己診断を行うことができません。
抵抗内蔵型マイクロスイッチは、高精度な抵抗をスイッチアセンブリに直接組み込むことで、この問題を解決しています。内蔵抵抗は、2種類の電圧状態のみを通知するのではなく、4種類の回路状態に対応する4種類の異なる出力電圧を発生します。
・スイッチオン(常時閉)、状態1
スイッチが押されて接点が閉じたとき、1つの抵抗を介して回路を構成し、特定の電圧を発生します。
・スイッチオフ(常時開)、状態2
スイッチが離され接点が開くと、別の抵抗が接続され、これとは異なる、より低い電圧が発生します。
・断線、状態3
スイッチとコントローラ間の配線が断線したり、コネクタが腐食したりすると、スイッチの位置にかかわらず回路は開放状態になります。内蔵抵抗は、3つめの特徴的な電圧を発生します。従来のスイッチにおける外部抵抗の構成では、この状態を確実に検知することはできません。抵抗とスイッチの間の故障は、通常の開状態と区別がつかないため、コントローラからは認識できないためです(図1)。
・短絡、状態4
ハーネスがグランドに短絡すると、回路は強制的にグランド電位になります。内蔵抵抗の構成により、状態1、2、3とは異なる特徴的な電圧が発生します。

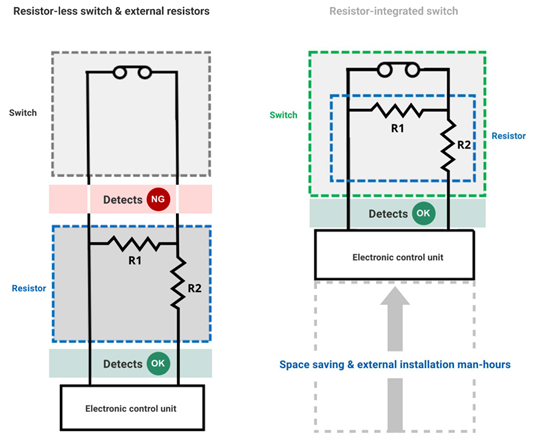

図1：抵抗内蔵型マイクロスイッチと従来の外部抵抗を追加したスイッチの故障検知の違いを示す図(画像提供：オムロン)
出力電圧をサンプリングし、4種類の想定される基準値と比較することで、マイクロコントローラはスイッチの位置だけでなく、スイッチからコントローラへの回路の正常性も識別できます。この自己診断機能は、信頼性、メンテナンス、設計効率、および安全性の面で大きな利点をもたらします。
・通常動作中に隠れたままになるのではなく、断線や短絡などの故障が即座に検知されます。この遠隔故障監視により、システムは自動的に異常状態を特定し、アラームやシャットダウン手順を起動させることができます。
・メンテナンス担当者は、異常状態を電子的に監視することで遠隔から問題を診断でき、物理的な点検の必要がなくなります。
・スイッチに抵抗を内蔵することで配線が簡素化され、部品点数、プリント基板スペース、および組み立ての時間と労力を削減できます。
電子機器メーカーは、ファクトリオートメーションシステム、スマートインフラ、セキュリティ設備、自律型機器など、信頼性、故障検知、遠隔監視が不可欠なアプリケーション向けに、抵抗内蔵型マイクロスイッチを提供しています。その代表的な例がオムロンです。
オムロンの抵抗内蔵型マイクロスイッチ
オムロンの抵抗内蔵型マイクロスイッチD2EW-Rシリーズは、4種類の状態検知と自己診断機能を備えており、配線や回路統合を簡素化しながらシステムの信頼性を向上させます。この製品ラインは、D2EW極超小型シール形マイクロスイッチファミリの抵抗内蔵型であり、8.3mm×7.0mm×5.3mmという業界最小クラスのスイッチに4種類の状態診断機能を組み込んでいます。この小型形状により、スペースに制約のある設計や小型の電子アセンブリに適しています。
さらに、D2EW-Rはオムロンの従来のD2EW設計と同じフットプリントを維持するため、技術者は機械構造を再設計することなく、既存のアプリケーションに4種類の状態故障検知を後付けすることができます。
オムロンは、主に内部回路構造、端子タイプ、および取り付け方法が異なる複数の構成で、D2EW-R自己診断型マイクロスイッチを提供しています。D2EW-R1-B03LとD2EW-R5-B03L(図2)は、いずれもロング圧入端子とボス取り付けを採用していますが、それぞれ直列抵抗および並列抵抗の構成となっています。
図2：D2EW-R5-B03Lは、小型のスライド接点構造で、信頼性の高い4種類の状態検知を実現します。(画像提供：Omron)
すべてのD2EW-Rモデルは、IP67等級の密閉構造を採用し、動作温度範囲は－40℃～+85℃であるため、過酷な環境下でも信頼性の高い動作が可能です。これらのマイクロスイッチは、スプリングリターン機構に頼るのではなく、押された際にプランジャが横方向に移動するスライド接点設計を採用しています。
この構造により、スムーズで静かな動作と、より均等に分散された接点負荷が実現され、30万回の定格機械的寿命に貢献しています。さらに、抵抗内蔵型マイクロスイッチは、振動や衝撃に対する堅牢な耐性を備えており、過酷なファクトリオートメーション、セキュリティ、モビリティ環境に適しています。
まとめ
現代の産業用、遠隔操作、セキュリティ、および自律システムには、従来のマイクロスイッチによるオン/オフ検知を超える信頼性が求められます。抵抗内蔵型マイクロスイッチは、スイッチに抵抗を直接組み込むことでこの制約を取り除き、4種類の異なる回路状態の検知と高度な診断機能を可能にします。この機能により、配線が簡素化され、部品点数が削減され、システムの信頼性が向上します。
