●即答
正しい答えは(a)です．
共通インピーダンスが共通抵抗であるとき，共通インピーダンス結合(伝導結合とも呼ばれる)は，周波数に無関係になります．その他の電磁結合は周波数に依存し，直流では結合はありません．

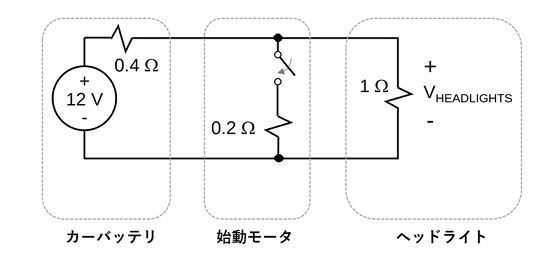

共通インピーダンス結合に起因する現象の例として，自動車エンジン始動モータ「スタータ」が起動したときに，ヘッド・ライトの減光があります（図1）．
始動モータ回路とヘッド・ライト回路が同じバッテリ出力抵抗を共有しているため，始動モータに電流が流れると，バッテリ抵抗によって電圧低下が生じ，結果としてヘッド・ライトの電圧を下げるのです．
＜訳 櫻井 秋久＞
|
