問１０ [レベル：基本] |
|
|
|
多層のプリント基板(1)の色は何の色でしょうか？
(a) 誘電体材料
(b) めっき材料
(c) シルク・スクリーンのインク
(d) ソルダ・マスク |
|
|
|
|
|
|
| |
|
|
| |
●即答
正解は(d)です．
多くのプリント基板の色が緑なのは，ソルダ・マスクは緑色，というのが常識的だからです(図1)．しかしソルダ・マスクには，赤色，青色，紫色など，ほかの色もあります．
プリント基板の色が，電磁適合性(Electro-Magnetic Compatibility)に影響することはありません．多くのプリント基板の誘電体材料であるFR-4は黄色です．ソルダ・マスクを塗布する前のプリント基板は，通常，黄色です．
＜ 藤尾 昇平 ＞ |
|
|

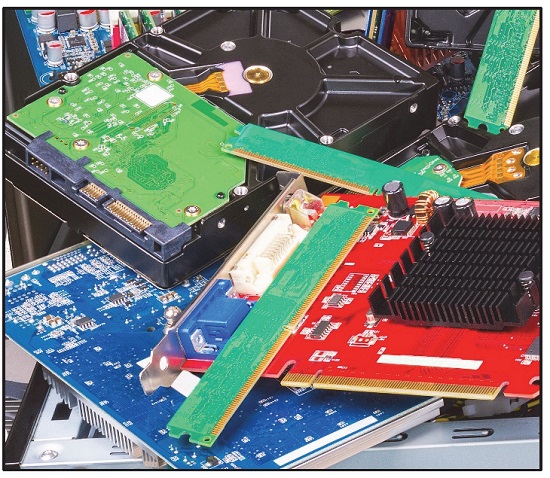

図1 プリント基板の色はソルダ・マスクの色
|
|
|
●訳注
(1)多層基板以外(片面基板や両面基板)は，廉価な紙フェノールが使われることが多い．比較的高価なFR-4は，多層基板に使われることが多い． |
|
|
|
|
