問17 [レベル：中級] |
|
|
|
多層X7Rセラミック・キャパシタは，プリント基板の高周波デカップリングによく使われていますが，その理由はなんでしょうか？
(a) 静電容量値が印加電圧に依存しない
(b) 静電容量値が温度に依存しない
(c) タンタル・キャパシタよりも体積あたりの静電容量が大きい
(d) NP0キャパシタよりも体積あたりの静電容量が大きい |
|
|
| |
|
|
| |
●即答
最適な答えは(d)です．
X7Rキャパシタは，クラス2のセラミック・キャパシタです．クラス1のセラミック・キャパシタ(NP0など)と比べて，温度や印加電圧に対して特に安定した値を示すわけではありません．クラス2のキャパシタがクラス1のキャパシタよりもっとも優れている点は，小さなパッケージ・サイズで比較的高い値の静電容量を実現できることです．
プリント基板のデカップリング用途では，静電容量の値の正確さはあまり大きな問題ではありません．そのうえ，キャパシタには常に安定したDCバイアスが加わっており，印加電圧の変化による静電容量の変動は最小限に抑えられます．
電解タイプのタンタル・キャパシタは，一般にセラミック・キャパシタより体積あたりの静電容量が大きく，プリント基板の低周波デカップリングにはよく使われますが，高周波デカップリングには不向きです．
接続インダクタンス(1)が公称静電容量値よりも重要になる高周波において，多層セラミック・キャパシタがはるかにコスト効果の高い選択肢です．
 |
|
|
|
|
|

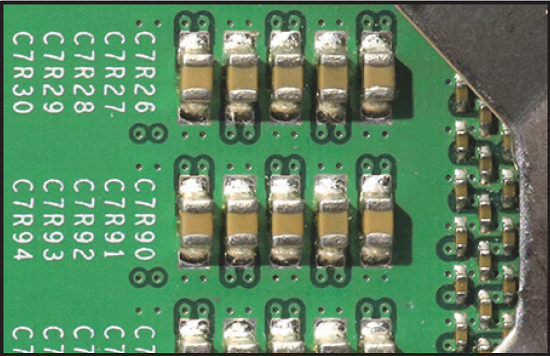

図1 プリント基板の高周波デカップリングによく使われている
多層X7Rセラミック・キャパシタ
|
|
| |
● [訳注]
(1) キャパシタの接続に必要なリードや配線パターンがもつインダクタンスのこと． |
|
|
|
|
