問26 [レベル：中級] |
|
|
|
長さ5cmのグラウンド・ストラップやボンディング・ジャンパ(bonding jumper)の30MHzにおけるインピーダンスは何によって決まるでしょうか？
(a) 抵抗
(b) インダクタンス
(c) キャパシタンス
(d) 絶縁 |
|
|
| |
|
|
| |
●即答
正解は(b)です．
この問いでは，ストラップの材質や接続形態の設定がありませんが，30MHzという条件から，インピーダンスを支配するのはインダクタンスが濃厚です．
銅など，良質の導体で作られた5cmのストラップの抵抗値は，1mΩをはるかに下回るでしょう．そしておそらく，ストラップ両端の接続部の抵抗によって数mΩが追加されます．
インダクタンスは電流のループがもつ性質であり，ストラップ単体のインダクタンスは計算することはできません．しかし，5cmのストラップに適当な電線を接続し、周長が約10cmのループを形成すると，そのインダクタンスは10nH以上と求めることができます．
10nHのインダクタンスのインピーダンスは，30MHzで約2Ωになりますから、このストラップを使った接続のインピーダンス(1)は，「数MHzにおいてインダクタンスが支配する」ということを示しています．
|
|
| |

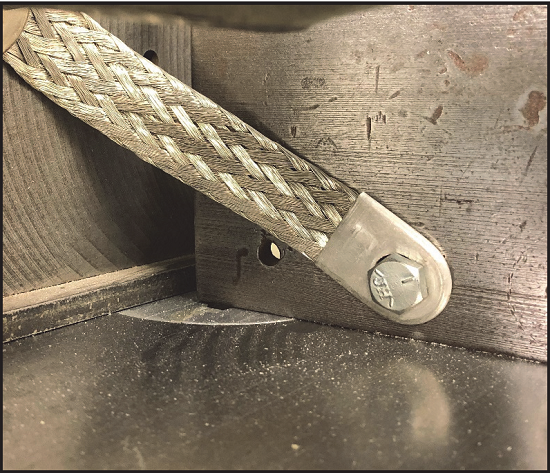

図1ストラップ状のグラウンドのインピーダンスを規定するのはインダクタンス |
|
|
●訳注
(1)グラウンドにこのストラップを通して接続されるものとグラウンド間に生じるインピーダンスのこと．グラウンド接続のインピーダンスを規定しているのはインダクタンスである．したがってインダクタンスを最小化しないといけない．周波数特性も生まれる． |
|
|
|
|
