問31 [レベル：基本] |
|
|
|
スイッチング電源コンバータのスイッチング周波数を高周波化する重要なメリットは何でしょうか？
(a) 効率の向上
(b) EMIの低減
(c) 部品の小型化
(d) 上記のすべて |
|
|
|
| |
|
|
| |
●即答
最適な答えは(c)です
同じ出力電流なら，スイッチング周波数をより高くすることで，磁性材料を飽和させることなく，より小型のインダクタやトランスを選ぶことができます
スイッチング周波数を高めるもう1つの利点は，急速に変化する電力需要量に素早く応答して，より安定した出力を供給できることがあります
一般にスイッチング・デバイスでは，熱に変わる電力損失量はスイッチング周波数にほぼ比例しますしたがって，(a)の効率の向上はスイッチング周波数を高めたことによる利点とは言えません
部品の小型化は，EMI設計(1)の強みになるとの意見もあるかもしれませんが，これらの部品の近傍電磁界結合はスイッチング周波数とともに増加するため，スイッチング周波数をより高くすると，EMI要件を満たすための課題はより難しくなります．
|
|
| |

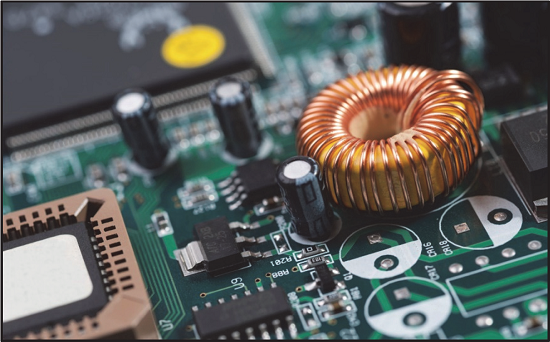

図1 スイッチング周波数を高周波化すると，DC-DCコンバータを小型化できる |
|
| |
|
|
|
●訳注
(1)EMI (Electro-Magnetic Interference)と言った場合，放射・伝導エミッションのことを指すEMIが一般的だったが，CISPR22が出てきてから，“disturbance wave”など，物理的ではない用語の使用が多くなった． |
|
|
|
|
