問37 [レベル：基本] |
|
|
|
ディファレンシャルからコモンへのモード変換を防ぐために，コネクタで接続される信号線路にマッチさせる必要があるコネクタの特性はどれでしょうか？
(a) 波動速度
(b) 特性インピーダンス
(c) 電気的平衡度
(d) 上記のすべて |
|
|
|
| |
|
|
| |
●即答
正しい答えは(c)です．
伝送線路でディファレンシャル・モードとコモン・モードの変換が起きるのは，電気的平衡度に変化があるときだけです．
波動の速度や特性インピーダンスの変化が，反射などによりディファレンシャル・モードの信号伝播に影響をもたらすことはあっても，モード変換をもたらすことはありません．
当然，コネクタの長さが波長に比べて非常に短くなる周波数では，コネクタの一端に生じるコモン・モード電圧は，他端に生じるコモン・モード電圧により，その大部分が相殺します．このことから，短いコネクタで平衡度(すなわち不平衡度)を適正なレベルに保つことは，低いデータ転送速度において重要なこととは言えません(1)．

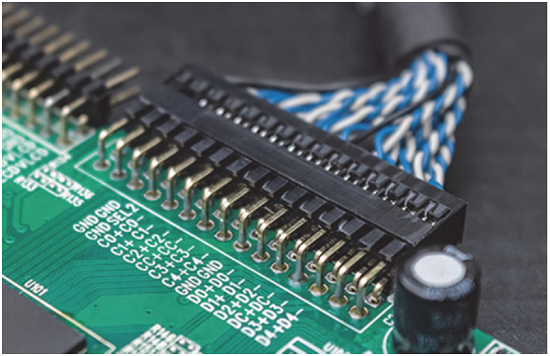

図1 モード変換はコネクタと接続される信号線路の
