No.1706 2023. 3. 30
◇3.5インチLCDカラーディスプレイを搭載したIoT機器開発ボード
　ESP32搭載ディスプレイモジュール「WT32-SC01 Plus」好評発売中！
◇はんだ付けだけで自由なキーボードを作れるボード
　「FLINT キーボードを作ろうぜ！キット2」好評発売中！
◇マルツの技術情報
　音声信号入出力回路基板の製作　【LP38：制御回路編】
3.5インチLCDカラーディスプレイを搭載したIoT機器開発ボード
ESP32搭載ディスプレイモジュール「WT32-SC01 Plus」
好評発売中！

　今回は、Wireless-tag Technology社が開発したESP32搭載ディスプレイモジュール「WT32-SC01 Plus」をご紹介します。Wireless-tag Technology社は2012年に設立された中国深セン市に本社を置く企業で、IoT通信やマンマシンインターフェース(HMI)、人工知能などに関する組み込み機器製品を開発/販売しています。

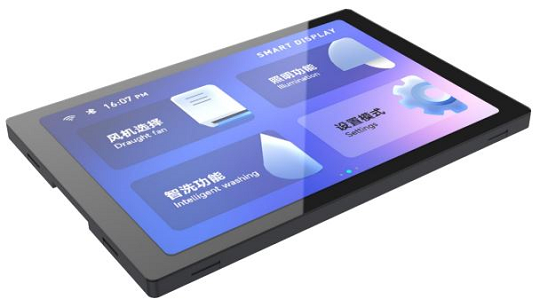

WT32-SC01 Plusのディスプレイ

　「WT32-SC01 Plus」は、Wi-Fi/Bluetooth 5(LE)機能を持つESP32-S3とLCDカラーディスプレイを搭載したIoT機器開発ボードで、従来の「WT32-SC01」からバージョンアップされた製品です。CPUがESP32からESP32-S3に、ディスプレイインターフェースがSPIから8ビットパラレルに変更されたことにより、表示速度が大幅に改善されています。また、SDカードスロットが追加され、周辺機器どうしを接続できるOTG(On-The-Go)にも対応したことにより使い勝手が大幅に向上しました。


WT32-SC01 Plusのメインボード

　「WT32-SC01 Plus」のディスプレイは、サイズが3.5インチで、解像度は480×320ピクセル、静電容量方式のタッチスクリーンとなっています。メインボードには、16MBのSPIフラッシュと2MBのPSRAMが搭載されています。外部インターフェースには、USB Type-C、LCDインターフェース、RS485、拡張用I/O、デバッグインターフェース、スピーカーコネクター、SDカードスロットなどが用意されています。電源はUSB Type-C経由の＋5Vで動作します。全体のサイズは92mm×60mm×10.8mm、重さは約100gです。USB Type-C->Type-Aケーブル、デバッグ用7ピンケーブル、RS485用4ピンケーブルが付属しています。

　ソフトウェアの開発にはArduino IDEを使用することができ、GUIの開発にはMIT APP Inventorに似たオンラインGUIデザイナープラットフォームが用意されています。電源を入れるとプリインストールされているデモプログラムが表示されます。

▽ESP32搭載ディスプレイモジュール【WT32-SC01-PLUS】
　単価：￥12,500 (税込)
はんだ付けだけで自由なキーボードを作れるボード
「FLINT キーボードを作ろうぜ！キット2」
好評発売中！

　ここでは、好きなものを好きなだけ作るを信条とするサークルFLINTが開発した「FLINT キーボードを作ろうぜ！キット2」をご紹介します。

　「FLINT キーボードを作ろうぜ！キット2」は、109日本語キーボードの配列が基板パターンに並んだプリント基板で、パターンにスイッチをはんだ付けするだけでキーボードが完成します。

　市販のキーボードと同じものを作ることができますが、はんだ付け作業はかなり面倒です。本製品の主な目的は、自分が必要とするキーだけのキーボードを作ることです。例えば、独自のテンキーやファンクションキーだけのキーボードなどです。実用的には、工場のラインなどにおいて限られたキーのみを操作する装置に使用することなどが考えられます。

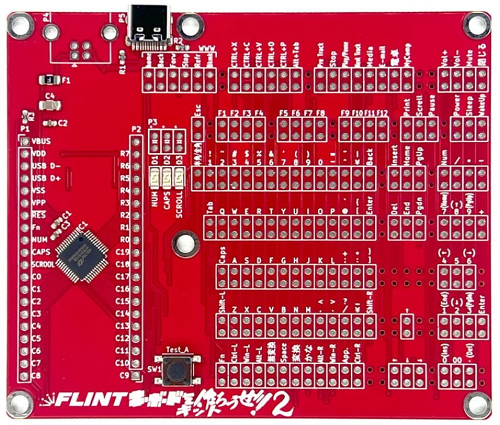

FLINT キーボードを作ろうぜ！キット2

　「FLINT キーボードを作ろうぜ！キット2」は、「FLINT キーボードを作ろうぜ！キット」の改良版です。キーボードエンコーダICがDIP形状から表面実装タイプに変更され、インターフェースコネクタがmicroUSB Type-BからUSB Type-Cに変更されています。電源はUSBより給電します。基板のサイズは、100mm×84mmです。

▽FLINT キーボードを作ろうぜ！キット2【KEYBOARD-KIT2】
　単価：￥3,980 (税込)
【マルツの技術情報】
マルツエレックは回路設計のご要望にお応えします

▼音声信号入出力回路基板の製作　【LP38：制御回路編】
　電話線からの音声を入力し、I2S 経由で Raspberry Pi 4 Model B で音声信号を入力し、信号を処理して、出力音声を生成し、電話線経由で音声を出力するRaspberry Pi 4 Model B のHAT を製作しました。　pdfの参考資料はこちらから。

　回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。
