インフィニオン社の半導体/評価ボードはマルツオンラインでご購入いただけます
「バッテリ駆動アプリケーション用評価ボード」好評発売中!
インフィニオン社の半導体/評価ボードはマルツオンラインでご購入いただけます
「バッテリ駆動アプリケーション用評価ボード」好評発売中!
 パワーデバイスは高電圧や大電流を扱うことができ、電力制御や電圧変換を行うための半導体で、電流のON/OFFを行うスイッチとして機能します。この制御は一般にマイコンで行いますが、マイコンの出力ではパワーデバイスを駆動できないため、マイコンとパワーデバイスの間にはゲートドライバが必要です。パワーデバイスの動作電圧や電流は様々であり、スイッチング損失やノイズの問題も発生するため、適切なゲートドライバを採用することは製品開発において非常に重要です。

 ドイツの総合半導体メーカーであるインフィニオン・テクノロジーズ(Infineon Technologies)は、絶縁ゲートドライバやレベルシフトゲートドライバ、非絶縁ローサイドゲートドライバなど、500種類以上のEiceDRIVERTMゲートドライバソリューションを開発し、幅広いパワー半導体トポロジー、電力変換トポロジーの設計要件に対応しています。

 ここでは、ロボティクスやドローン、電動自転車、電動工具など、パワーデバイスとモーターを用いた製品開発に役立つインフィニオン社の「バッテリ駆動アプリケーション用評価ボード」2製品をご紹介します。インフィニオン社の半導体や評価ボードはマルツオンラインのウェブサイトでご購入いただけますので、是非参考にしてください。


160V3相SOIゲートドライバIC評価ボード

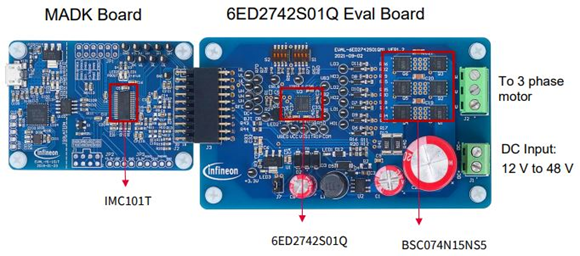

160V3相SOIゲートドライバIC評価ボード 【EVAL-6ED2742S01QM1TOBO1】
単価:¥13,161 (税込)

 160V定格の3相ゲートドライバMOTIXTM 6ED2742S01Qと150V定格のOptiMOSTM MOSFET BSC074N15NS5×6個で構成された評価ボードです。公称24VDCバスで動作する最大250W(ヒートシンクなし)~500W(ヒートシンクあり)のBLDCモータに3相電力を供給することができます。この評価ボードは、付属するiMOTIONTM 2.0 M1インターフェースコネクタにEVAL-M1-101Tコントロールカードを接続して使用します。12Vと3.3Vの補助電源を提供するDC/DC降圧コンバータも付属します。

 6ED2742S01Qは、3相BLDCモータ駆動アプリケーション向けに設計された160V SOIベースのゲートドライバで、バッテリー駆動アプリケーションに最適です。SOI(シリコンオンインシュレータ)は、内蔵するブートストラップダイオード(BSD)を用いた高電圧レベルシフト技術で、レベルシフトにおける電力損失を減らしスイッチング時の消費電力を最小化します。

■特長
・DC入力電圧:12V~48V
・10.8V~96Vのリチウムイオンバッテリから電源供給が可能
・公称モータ入力電圧:24VDC
・最大モータ出力:250W(ヒートシンクなし)、500W(ヒートシンクあり)
・電流検出用シングルシャント機能
・DCリンク電圧の検知
・+12Vおよび+3.3Vの補助電源を搭載
・iMOTIONTMと互換性のあるM1インターフェース
・160V 3相ゲートドライバ 6ED2742S01Q×1
・150V OptiMOSTM MOSFET BSC074N15NS5×6
・iMOTIONTM IMC101T搭載コントロールカード

■参考URL
インフィニオン EVAL-6ED2742S01QM1


160VハーフブリッジSOIゲートドライバIC評価ボード

160VハーフブリッジSOIゲートドライバIC評価ボード 【EVAL2ED2742S01GM1TOBO1】
単価:¥20,184 (税込)

 160V定格のMOTIXTM 2ED2742S01G×3個と150V定格のOptiMOSTM MOSFET BSC074N15NS5×6個で構成された評価ボードです。公称48VDCバス電圧で動作する最大500W(ヒートシンクなし)~1000W(ヒートシンクあり)のBLDCモータに3相電力を供給することができます。この評価ボードは、付属するiMOTIONTM 2.0 M1インターフェースコネクタにEVAL-M1-101Tコントロールカードを接続して使用します。12Vと3.3Vの補助電源を提供するDC/DC降圧コンバータも付属します。

 2ED2742S01Gは、ソース電流1Aとシンク電流2Aを備えたハーフブリッジSOIベースのゲートドライバで、バッテリー駆動アプリケーションに最適です。

■特長
・DC入力電圧:24V~72V
・10.8V~96Vのリチウムイオンバッテリから電源供給が可能
・公称モータ入力電圧:48VDC
・最大モータ出力:500W(ヒートシンクなし)、1000W(ヒートシンクあり)
・電流検出用シングルシャント機能
・DCリンク電圧検出
・+12Vおよび+3.3Vの補助電源が付属
・iMOTIONTMと互換性のあるM1インターフェース
・160Vゲートドライバ 2ED2742S01G×3
・150V OptiMOSTM FET BSC074N15NS5×6
・iMOTIONTM IMC101T搭載コントロールカード

■参考URL
インフィニオン EVAL-2ED2742S01GM1

 マルツオンラインでは、下記の専用ページにおいてインフィニオン社の新商品をご案内しています。是非こちらのページもご覧ください。
