セグメントLCD表示回路、音声再生回路、静電容量タッチキー回路等を搭載したHMIソリューションキットです
通信機能付き家電、ヘルスケア製品等のHMIおよびUSB応用製品の開発・評価が容易に行えるようになります。
※HMI(ヒューマンマシンインターフェース)とは、人間と機械の間で情報をやり取りするための手段や、そのための装置・ソフトウェアなどの総称です。

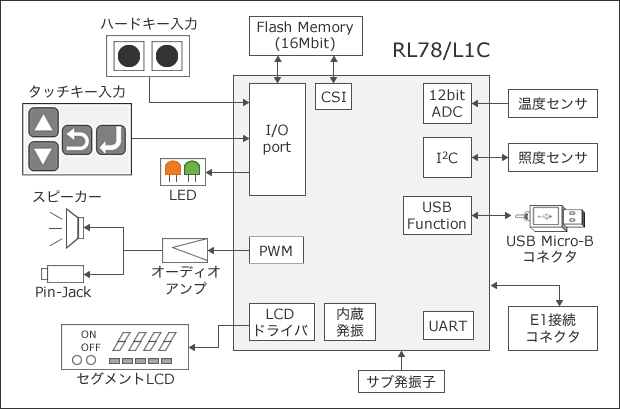

- セグメントLCD表示、タッチキー入力、音声再生機能を搭載
- タッチキー搭載で、デザイン向上を容易に実現
- 専用の音声ミドルウェアーで音声再生、話速変換を実現
- M2Mに向けた、センサー制御システムを搭載
RL78/L1C内蔵のUSBファンクション機能を使い、USB経由でスマートフォンやPCにデータを転送したり、評価ボード搭載のフラッシュメモリーで測定データの格納をすることが可能です。

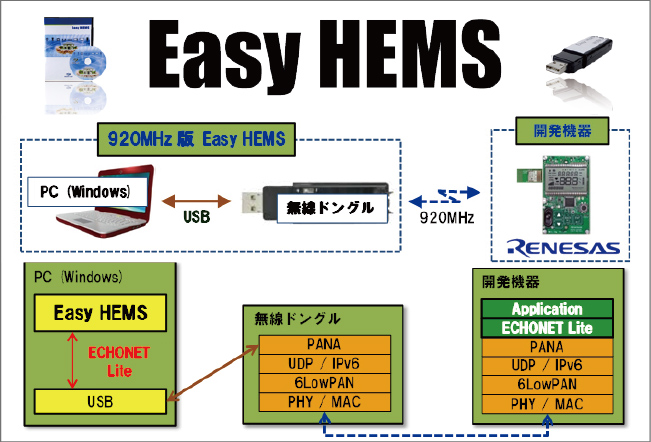

さらに、ECHONET Liteを使用した通信応用ができます（ 920MHz(サブGHz)帯通信、ZigBee RF4CE通信、PLC通信(DSCK方式)各モジュール外付けによる、動作実績あり）。
| 項 目 |
内 容 |
備 考 |

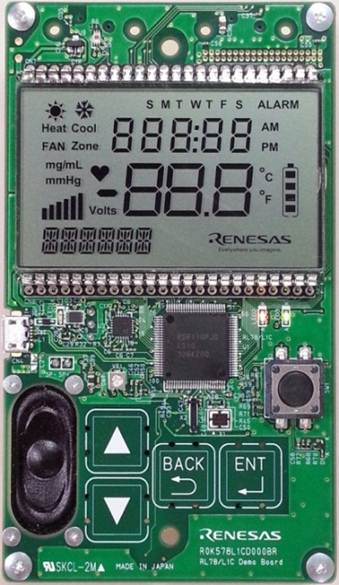

| 製品型名 |
R0K578L1CD000BR |
- |
| 電 源 |
[1] 単三電池 (3本) [2] USB VBUS |
ジャンパーで [1] か [2] を選択 |
| 入力電圧 |
2.6 V-5.5 V |
- |
| 消費電流 |
通常時 : 約10 mA、省電力モード時 : 約0.1 mA |
- |
| 寸 法 |
本体 : 120×70×22 mm、電池ボックス : 70×48×20 mm |
- |
| 環境条件 |
動作時 : 10～35 ℃、保管時 : -10～50 ℃ |
結露なきこと |
| マイコン |
RL78/L1C(ROM:256 KB、RAM:16 KB、100ピン) |
R5F110PJAFB |
| 外部フラッシュメモリー |
M25PX16 (2 MB) |
SPI通信 |
| 標準インターフェース |
USB micro-B |
- |
| デバッグインターフェース |
E1接続コネクター |
- |
| 機 能 |
照度計測 (デジタル照度センサー 1個) |
- |
| 温度計測 (アナログ温度センサー 1個) |
オフセット設定機能 |
| 表示 (LCD 1個、LED 2個) |
- |
| キー入力 (タッチキー 4個、プッシュボタン 1個、リセットボタン 1個) |
- |
| 音出力 (基板搭載スピーカー or イヤホンジャック外部出力) |
音量調整 音声ミドルウェアー |
| USB-UART変換 |
- |
