基板設計 マルツは高度で特殊な基板設計をご提供いたします。お気軽にご相談ください。

マルツが高品質・低コスト・短納期の部品調達で基板設計から実装までお手伝い

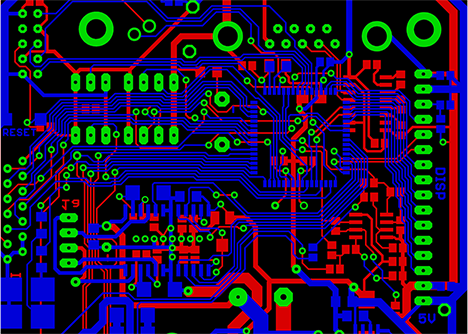

A/W(アートワーク)基板設計

マルツエレックの基板設計・製造サービスは仕様を満たすだけではなく回路図の先の製造工程を常に想定し、高多層基板・IVH基板・ビルドアップ基板など難易度の高い設計にも対応しております。

A/W(アートワーク)基板設計

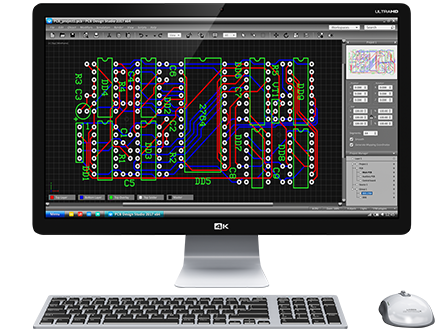

基板設計CADツール

基板設計CAD設備
  • CR5000/BD
  • CR5000/CPD
  • Cadvance-αⅢ
  • CR5000/PWS
  • PADS
  • Xpedition PCB
  • Allegro PCB
  • OrCAD PCB

基板設計CADツール

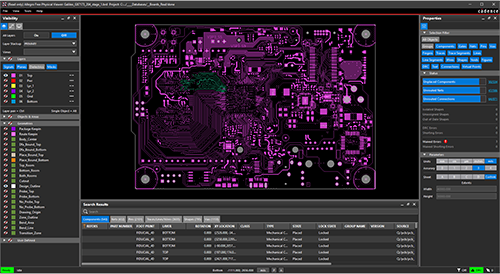

波形解析・EMI対策

現在の高速通信機器を支える電子回路においては、低電圧駆動での高速デバイスが主流になっており電源ノイズ対策が大きなテーマとなっております。
試作回数の低減、製品開発のリードタイム短縮には波形解析シミュレーションが有効です。

波形解析・EMI対策

ご注文時に必要なデータ一覧

設計サービスに必要なデータ一覧

回路図必須PDF型式:*.pdf
部品リスト必須CSV型式:*.csv
基板外形図必須PDF型式:*.pdf(基板寸法、形状、および位置指定部品等の情報を記載ください。)
ネットリスト任意テキスト形式:*.txt
部品データシート任意ファイル型式任意
設計指示書任意ファイル型式任意(設計時の指定・ご要望がある場合など、こちらのファイルからお知らせください。)

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

基板製造サービスに必要なデータ一覧

ガーバーデータ必須 RS-274X拡張ガーバーデータのみ製造対応 (ドリルデータ・ドリルリストを含む)

表面シルク層:*.GTO
表面レジスト層: *.GTS
表面パターン:*.GTL
内層(4層以上): *.INNER1 / *.INNER2 / *.INNERn
裏面パターン: *.GBL
裏面レジスト層: *.GBS
裏面シルク層: *.GBO
外形線: *.GML / *.GM1
ドリルデーター必須ドリル: *.TXT / *.DRL
基板外形図 任意PDF型式:*.pdf(基板寸法、形状、および位置指定部品等の情報を記載ください。)
製造指示書任意ファイル型式任意(製造時の指定・ご要望がある場合など、こちらのファイルからお知らせください。)

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

製造仕様により以下の追加データが必要になる場合がございます

面付け編集サービス サンプル 面付け編集サービスをご利用いただく場合、面付イメージ図が必須になります。
ULマークあり サンプル ULマークの配置場所を示した図面が必須になります。
長穴あり サンプル 長穴の位置、向きがわかる図面が必須になります。
パッドオンビアあり サンプル パッドオンビアを行う穴のツール番号の指示書が必須となります。
特性インピーダンスあり サンプル インピーダンスを行う配線のアパーチャ・L/S・層・Ω・インピーダンスの種類の指示書が必須となります。

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

基板設計実績

  • マイクロコントローラによる電源回路
  • 擬似共振電源回路
  • PFC回路
  • モーター制御回路
  • 二次電池アプリケーション回路
  • LEDドライブ回路
  • センシング回路
  • インバータ回路
  • メガソーラーシステム回路
  • 環境発電回路
  • FCC回路
  • RCC回路
  • 降圧チョッパ回路
  • 昇圧チョッパ
  • 昇降圧チョッパ回路
  • フライバック回路
  • フルブリッジ回路
  • ハーフブリッジ回路
  • プッシュプル回路
  • CUK回路
  • SEPIC回路
  • ZETA回路
  • 絶縁CUK回路
  • 電圧共振回路
  • 電流共振回路
  • E級共振回路
  • 複共振回路
  • アクティブクランプ回路
  • 位相シフト回路
  • 同期整流回路
  • マルチフェーズ回路
  • 三相フルブリッジインバータ回路
  • マイクロコントローラによる制御回路
  • 液晶表示制御回路
  • ワイヤレス給電回路
  • 電波発電回路
  • IMUセンサーを活用した位置推定回路
  • RTK-GNSS応用回路
  • etc

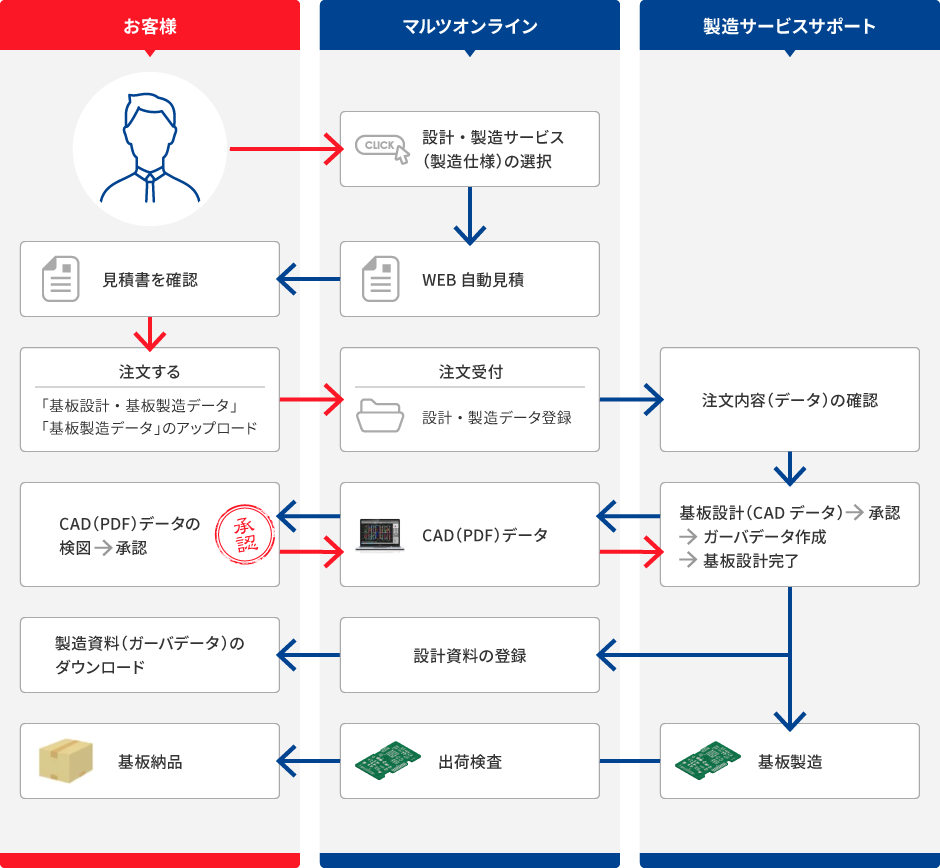

サービスの流れ

マルツエレック基板設計・製造サービスでは、下記の流れで基板・製造サービスを承っております。

  • ※基板設計のみでのサービスは行っておりません。
基板・製造サービスの流れ

エンジニアの皆様、サービスや操作方法に関するご質問・ご要望は何でもご相談ください。
