◇超コンパクトで高機能なUSBオシロスコープ
 パソコン接続タイプの「PicoScope 2000シリーズ」好評発売中!

◇Xilinx社のZynq FPGAを搭載したボードを使いこなす技術解説記事
 「“Eclypse Z7”で始める高速信号処理システム開発」を公開中!

ラズパイ×Node-Redで一緒に作ろう!IoTアプリ開発入門【Raspberry Pi&IoT実習モジュール完成品付き】~GPIO/A-Dコンバータ/センサの制御からインターネット・アプリ製作まで!コーディング不要のプログラミング・ツールを動かそう~
超コンパクトで高機能なUSBオシロスコープ
パソコン接続タイプの「PicoScope 2000シリーズ」好評発売中!

 今回は、Pico Technology社が販売する、パソコンにUSBで接続して使用する超コンパクトなオシロスコープ「PicoScope 2000シリーズ」をご紹介します。オシロスコープは電子機器内部の様々な電気信号を観測するための計測器で、従来はディスプレイと一体となったベンチ型オシロスコープが一般的でした。しかし、パソコンの機能が向上したおかげで、表示や操作についてはパソコンに接続することで実現できるようになりました。Pico Technology社は、1991年に設立された英国の計測器メーカーですが、PCベースのオシロスコープではトップメーカーです。

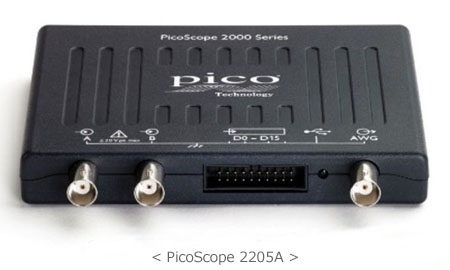

< PicoScope 2205A >

 PicoScopeはUSBベースのオシロスコープで、2000、3000、4000、5000、6000、9000のシリーズがあります。ハイエンドの9000シリーズは、5GHz~25GHzの帯域まで計測することができますが、ここでは低価格で入門用や現場での作業に適した2000シリーズをご紹介します。

 2000シリーズはPicoScopeのラインナップの中で最も低価格なシリーズで、測定できる帯域として10MHz/25MHz/50MHz/70MHz/100MHzが用意され、2チャンネルタイプと4チャンネルタイプがあります。さらにアナログ信号とデジタル信号に対応したミックスドシグナルタイプ(MSO)もあります。すべての製品が、オシロスコープ、スペクトラムアナライザ、関数発生器、任意波形発生器、プロトコルデコーダとして使用できます。ミックスドシグナルタイプは、16チャンネルのロジックアナライザとしても使用できます。

 PicoScopeソフトウェアが無料で提供されており、Windows、Debian、Ubuntuで利用できます。PicoScopeソフトウェアにより、FFT、スペクトラムアナライザ、電圧ベースのトリガー、波形のディスクへの保存/ロードなどが可能になります。

●2チャンネルモデル
 ・2204A:10MHz、メモリ8kS、サンプリングレート100MS/s
 ・2205A:25MHz、メモリ16kS、サンプリングレート200MS/s
 ・2206B:50MHz、メモリ32MS、サンプリングレート500MS/s
 ・2207B:70MHz、メモリ64MS、サンプリングレート1GS/s
 ・2208B:100MHz、メモリ128MS、サンプリングレート1GS/s
 ・2205A MSO:25MHz、メモリ48kS、サンプリングレート500MS/s
 ・2206B MSO:50MHz、メモリ32MS、サンプリングレート1GS/s
 ・2207B MSO:70MHz、メモリ64MS、サンプリングレート1GS/s
 ・2208B MSO:100MHz、メモリ128MS、メモリ1GS/s

●4チャンネルモデル
 ・2405A:25MHz、メモリ48kS、メモリ500MS/s
 ・2406B:50MHz、メモリ32MS、メモリ1GS/s
 ・2407B:70MHz、メモリ64MS、メモリ1GS/s
 ・2408B:100MHz、メモリ128MS、メモリ1GS/s

超軽量PCオシロスコープ(MSOタイプ2ch/16ch、25MHz)
【(PQ008)PICOSCOPE-2205A-MSO】 ¥52,499(税込¥57,748)
ご購入はこちら
超軽量PCオシロスコープ(MSOタイプ2ch/16ch、50MHz)
【(PQ009)PICOSCOPE-2206B-MSO】 ¥69,999(税込¥76,998)
ご購入はこちら
超軽量PCオシロスコープ(MSOタイプ2ch/16ch、70MHz)
【(PQ010)PICOSCOPE-2207B-MSO】 ¥89,899(税込¥98,888)
ご購入はこちら
超軽量PCオシロスコープ(2ch、100MHz)
【(PQ014)PICOSCOPE-2208B】 ¥79,499(税込¥87,448)
ご購入はこちら
超軽量PCオシロスコープ(MSOタイプ2ch/16ch、100MHz)
【(PQ011)PICOSCOPE-2208B-MSO】 ¥114,999(税込¥126,498)
ご購入はこちら
超軽量PCオシロスコープ(4ch、25MHz)
【(PQ015)PICOSCOPE-2405A】 ¥52,499(税込¥57,748)
ご購入はこちら
Xilinx社のZynq FPGAを搭載したボードを使いこなす技術解説記事「“Eclypse Z7”で始める高速信号処理システム開発」を公開中!

 マルツエレックは、ZEPエンジニアリングが企画・編集した技術解説記事「Zynq搭載ボードの決定版“Eclypse Z7”で始める高速信号処理システム開発」を下記のWebページにて公開中です。これは、リニア・テック代表の別府伸耕氏にご執筆いただいたもので、非常にわかりやすい解説となっています。ぜひ、ご一読ください。

■Zynq搭載ボードの決定版“Eclypse Z7”で始める高速信号処理システム開発

[Vol.1] 開発環境“Vivado”をインストールしてFPGA(PL)でLチカ

[Vol.2] C言語プログラムでZynqの“PS”を動かす実験

[Vol.3] PLによるディジタル・フィルタのサンプル・プロジェクトによる実験


< Eclypse Z7 >
< Eclypse Z7 >

 Eclypse Z7は、Digilent社が販売するZynq-7000を搭載したFPGA開発ボードです。Zynq-7000は、ARM Cortex-A9 MPコアとFPGAロジックを組み合わせたAll Programmable SoC(AP SoC)と呼ばれるデバイスです。マイコンのプログラミングの容易さとユーザーが回路を設計できるFPGAの利点を活かすことができます。

 Eclypse Z7では、SYZYGY(シジギー)という高速インターフェース規格が採用されています。SYZYGYはボードメーカーのOpal Kelly社が開発した規格で、最大500MHzまでのデータ転送が可能です。Eclypse Z7には2個のSYZYGYコネクタが搭載され、Zmodと呼ばれる拡張ボードを接続することができます。Zmod拡張ボードには、現在14ビットA/Dコンバータモジュール「Zmod ADC 1410」と14ビットD/Aコンバータモジュール「Zmod DAC 1410」があります。

 今回公開した解説記事では、Eclypse Z7と無償で利用できる開発環境Vivadoを使用して、LED点滅回路(いわゆるLチカ)からC言語によるアプリケーションの作成方法、Zmod ADC 1410とZmod DAC 1410によるディジタル信号処理システムの構築方法などを解説しています。

Eclypse Z7 Zynq-7000開発ボード
【410-393】 ¥51,799(税込¥56,978)
ご購入はこちら
PICK UP PRODUCTS
【3,300円以上[税込]】お買い上げで送料無料
■M5Stack Core2 for AWS ESP32 IoT開発キット【M5Stack-K010-AWS】 ¥6,380(税込¥7,018)
アマゾンのAWSに接続するための開発キットです。M5Stack Core2にM5GO Bottom2を加えたキットで、AWSサービスを使用してIoTアプリケーションを構築することができます。
■Raspberry Pi Pico【RASPBERRYPI-PICO】 ¥550(税込¥605)
Raspberry Pi財団が開発したマイコンRP2040を評価するためのブレイクアウトボードです。2MBのフラッシュ、温度センサー、電源管理ICなどを搭載したシンプルなマイコンボードです。
■5速ツインギアボックスHE【ITEM72009】 ¥1,714(税込¥1,885)
タミヤ製の左右が独立したギヤボックスです。ギヤの組み替えとドライブシャフトの位置変更で5種類のギヤ比を選べます。
■M5Stack Core2 for AWS ESP32 IoT開発キット【M5Stack-K010-AWS】 ¥6,380(税込¥7,018) ■Raspberry Pi Pico【RASPBERRYPI-PICO】 ¥550(税込¥605) ■5速ツインギアボックスHE【ITEM72009】 ¥1,714(税込¥1,885)
■Wi-Fi CO2センサー【RS-WFC02】 ¥13,455(税込¥14,800)
ラトックシステム社製のCO2濃度を測定して室内の感染防止対策ができる高精度センサーです。センシリオン社製のCO2センサーを搭載し、生活空間で精度の高いCO2濃度の計測が行えます。
■温調制御はんだこて(平型プラグ)【FX600-02】 ¥4,659(税込¥5,124)
ICやLEDなどの電子部品のはんだ付けに最適なセラミックヒータータイプのはんだこてです。設定温度範囲:200℃~500℃。
■Sipeed Maix Amigo【102110463】 ¥6,019(税込¥6,620)
AIやIoTの学習に使用できるオールインワンのAIoT開発キットです。64ビット400MHzデュアルコアプロセッサRV64GC(RISC-V)を搭載しています。KPUやFPU、FFTなどのハードウェアアクセラレーションユニットも備えており、処理能力は最大1TOPSです。
■Wi-Fi CO2センサー【RS-WFC02】 ¥13,455(税込¥14,800) ■温調制御はんだこて 200℃~500℃(平型プラグ)【FX600-02】 ¥4,659(税込¥5,124) ■Sipeed Maix Amigo【102110463】 ¥6,019(税込¥6,620)
