Eclypse Z7 Zynq-7000開発ボード【410-393】

Eclypse Z7 Zynq-7000開発ボード【410-393】

メーカー名:
型番:
410-393
品質ランク:
M1
数量

1個以上
¥51,799.00
(税込¥56,978.00)
30個以上
¥49,578.00
(税込¥54,535.00)
自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

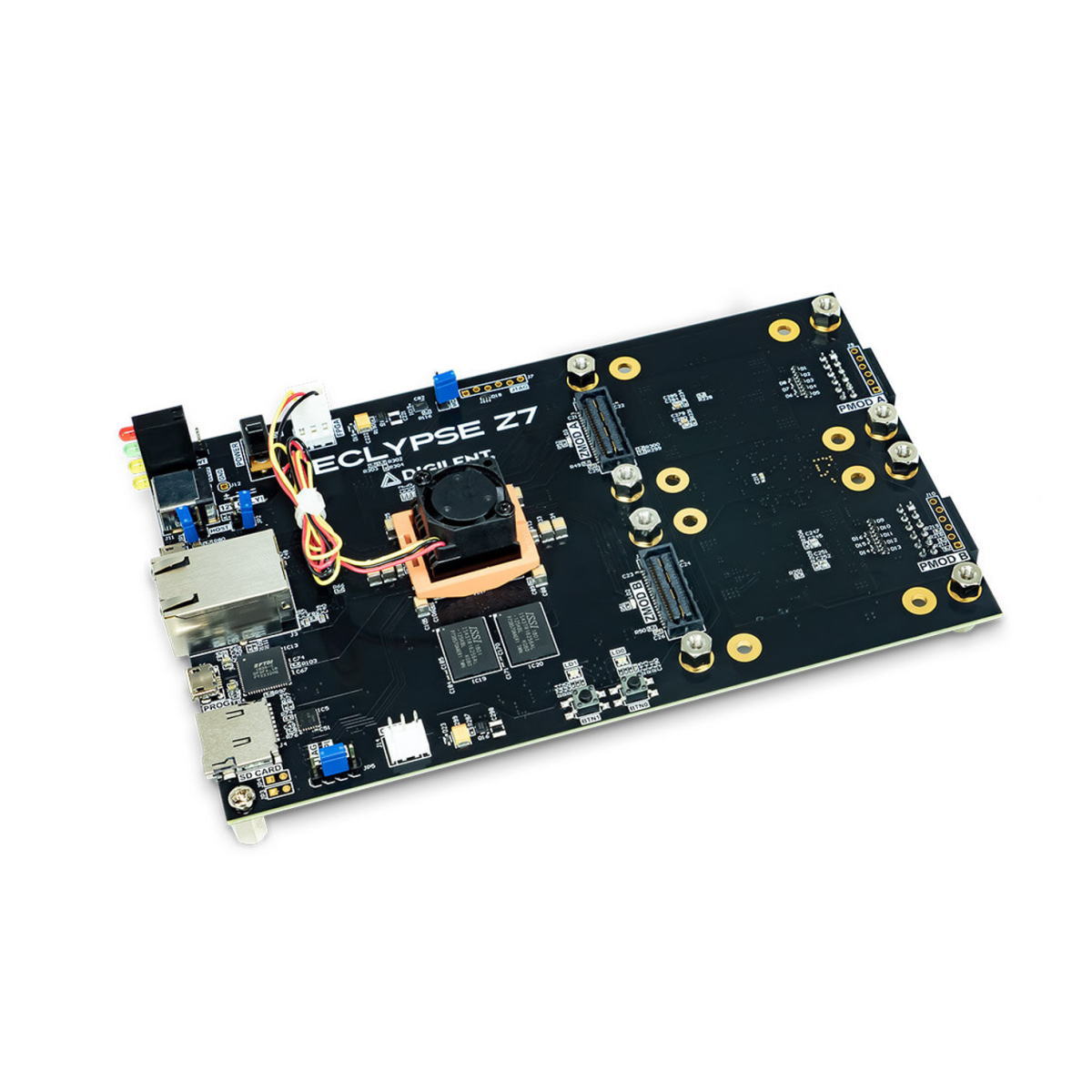

Eclypse Z7 Zynq-7000開発ボード【410-393】の概要

Zynq-7020を搭載したFPGA開発ボード


Xilinx社製のZynq-7020 SoCを搭載し、SYZYGY規格を採用したFPGAの開発ボードです。Zynq-7020は、Arm Cortex-A9 MPのデュアルコアとFPGAロジックを組み合わせたデバイスです。Eclypse Z7は、最大667MHzで動作し、1GBのメモリを搭載しています。SYZYGY規格はPmod規格よりも高速なインターフェースで、Zmod拡張ボードをプラグインすることにより、エッジコンピューティングや医療、通信などにおける高速計測/制御/測定システムを短期間で開発することができます。

【ご注意】
※本製品にはACアダプターは同梱されておりません。別途、ATS065T-A120をご購入ください。


●仕様

・Zynq-7000 APSoC:667MHzデュアルコアCortex-A9プロセッサ
・メモリ:1GB DDR3L(32ビットバス、1066MT/s)
・マイクロSDカードスロット
・電源:12V/5Aの外部電源を使用
・ギガビットイーサネットPHY
・ホスト/デバイス/OTG機能を備えたUSB2.0 PHY付きmicroUSB-ABポート
・Zmodポート:SYZYGY標準インターフェース仕様に準拠した2つのポート
 (1ポートあたり8点の差動I/O、シングルエンドI/O 16点/ポート)
・Pmodポート:2つの12ピンポート、合計16のFPGA接続I/O
・ユーザーGPIO:2つのプッシュボタン、2個のRGB LED

【セット内容】
・Eclypse Z7開発ボード
・FPGAファン
・USB Type A - microUSB Type Bプログラミングケーブル
・USB Type A - microUSB Type Aケーブル

【技術解説記事】
Zynq搭載ボードの決定版“Eclypse Z7”で始める高速信号処理システム開発
~100Msps ADC/DACで作る測定器/データ・ロガー/LinuxベースSDR~
[Vol.1 開発環境“Vivado”をインストールしてFPGA(PL)でLチカ]
[Vol.2.C言語プログラムでZynqの“PS”を動かす実験]
[Vol.3. PLによるディジタル・フィルタのサンプル・プロジェクトによる実験]
