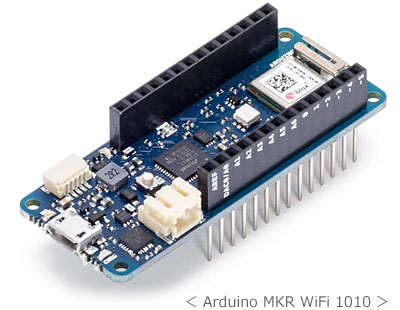

IoT向けに設計されたWi-Fi_Bluetooth機能を持つ高機能なArduino 「Arduino MKR WiFi 1010」好評発売中！

　今回は、Wi-FiとBluetooth機能を内蔵した「Arduino MKR WiFi 1010」をご紹介します。「Arduino MKR WiFi 1010」は、Arduino MKR 1000の後継として2018年に発売されましたが、採用されているu-blox製の無線モジュールNINA-W102の技適表示に不備があり、日本では発売が遅れていました。Arduino MKR 1000では、Wi-Fi機能のみに対応したMicrochip製無線デバイスWINC1500が採用されていました。

　Arduino Unoはデジタル回路やマイコンの基礎を学習する入門者を対象として開発されましたが、Arduino MKRファミリはIoT機器として使用することを目的に開発され、プロ仕様にも耐える設計になっています。とはいえ、ArduinoIDEなどの開発環境やArduinoの巨大なオンラインコミュニティとリソースを活用できるので、入門者にとっても扱いやすいボードです。

　Arduino MKRファミリのボードサイズは61.5mm×25mmで、Arduino Unoなどよりも小型になっています。そのためArduino Unoのシールドとは互換性がありません。Arduinoシールドを使用する場合は、MKR2UNOアダプターなどが必要になります。Arduino MKRファミリには、GSMやNB-IoT、SigFox、LoRaなどに接続できる製品が用意されています。

　「Arduino MKR WiFi 1010」には、Microchip製の低消費電力32ビットマイコンSAMD21が搭載されています。SAMD21はArm Cortex-M0+コアを採用し、最大48MHzで動作します。256KBのフラッシュと32KBのSRAMを内蔵しています。なお、Unoに搭載されていたEEPROMは本ボードには搭載されていません。

　電源はmicroUSBポートまたはVIN端子から5Vを入力します。ただし、SAMD21は3.3Vで動作するため、デジタルピンやアナログピンには3.3V以上の電圧を加えないようにします。また、このボードには外部電源から充電と実行を同時に行えるリチウムポリマー充電回路が搭載されているので、バッテリー駆動も可能です。

　このボードはArduino IoTクラウドと互換性があり、簡単な手順でIoTアプリケーションを作成することができます。Microchip製のセキュリティチップATECC508が搭載されているので、ネットワーク接続に対する安全性も確保できます。

Arduino MKR WiFi 1010 【ABX00023】 ￥3,599(税込￥3,958)

　マルツエレックでは、ZEPエンジニアリングが企画し、株式会社ラジアンが設計・開発したミリ波5G対応アップ・ダウン・コンバータ「MZ-mmCon1」を発売中です。ZEPエンジニアリングは、マルツエレックのコンテンツ企画・制作企業です。

　携帯電話の新しい通信サービスである5Gの実用化が始まってミリ波が話題になっています。ミリ波は30GHzから300GHzという高い周波数の電波で、EHF(Extremely High Frequency)とも呼ばれています。ミリ波は、自動運転の衝突防止レーダーなどにも使用されており、今後ますます重要な用途に利用されていくものと考えられます。5Gに使用される周波数帯は26.6GHzから29.5GHzなので、ミリ波よりも少し低い周波数のマイクロ波(SHF：Super High Frequency)になりますが、ミリ波として扱われているようです。

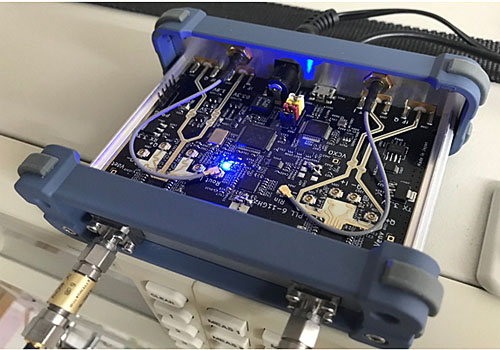

＜ ミリ波5G対応アップ・ダウン・コンバータ「MZ-mmCon1」 ＞

　一般に、ミリ波帯の通信システムを開発するには、高価なスペクトラムアナライザやネットワークアナライザ、シンセサイザなどの測定器が必要になります。アップ・ダウン・コンバータ「MZ-mmCon1」は、27GHz～43GHzの信号を5MHz～6GHzのベースバンド信号にダウンさせたり、逆に5MHz～6GHzのベースバンド信号を27GHz～43GHzの信号にアップさせることができるキットモジュールです。そのため、比較的低価格な測定器でミリ波帯の実験を行うことが可能になります。

　MZ-mmCon1は、A/DコンバータとD/Aコンバータを内蔵するSTM32マイコンを搭載しているため、スタンドアロンでも送受信ができます。パソコンとミリ波帯用アンテナ、ベースバンド信号処理システムを用意すれば、100Mbps以上の超広帯域無線通信を体験することができます。詳細はこちらをご覧ください。

■MZ-mmCon1の主な仕様
　・送受信周波数：27.2GHz～42.995GHz
　・送受信用コネクタ：2.92mm
　・送信出力：＋10dBm～－40dBm
　・送信変換ゲイン：＋23dB
　・受信入力：－9dBm以下
　・受信変換ゲイン：17dB
　・IF帯域：1GHz～6GHz
　・ベースバンド帯域：5MHz～6GHz
　・PLL周波数範囲：6.8GHz～10.75GHz
　・DC電源入力：6V、1.5A
　・基板サイズ：W100mm×D74mm×H1.6mm

ミリ波5G対応アップ・ダウン・コンバータ 【MZ-mmCon1】　￥400,000(税込￥440,000)
