	12月9日生ライブ/12月10日～12日録画サービス配信 3GHzベクトル・ネットアナ付き！ RF回路シミュレーション＆設計・測定入門～(1) QucsStudioで学ぶ高周波回路の基本 (2)基板実装技術 (3)NanoVNAV2によるSパラメータ測定技術～

	Produced by ZEPエンジニアリング
	* ZEPエンジニアリングは、マルツエレックのコンテンツ企画・制作企業です。

　マルツエレックは，12月9日に，ZOOMを使ったオンライン技術セミナを開催します．今回のテーマは，「RF回路シミュレーション＆設計・測定入門」です．

　フリー＆機能無制限のRF回路シミュレータQucsStudioは，部品メーカが提供するＳパラメータ・ファイルを解析できるだけでなく，回路定数の自動設計機能や基板の伝送線路解析など，市販のRFシミュレータに匹敵する機能をもっています．

　NanoVNAV2は，50k～3GHzのベクトル・ネットワーク・アナライザで，ダイナミック・レンジは，f＜1.5GHz時に70dB，f＜3GHz時に60dBです．

　RF回路基板の試作や解析においては，はんだ付け作業で測定結果が左右されることもあります．本セミナでは，QucsStudioによる設計技術，基板上にRFアンプをチップ素子で実装するためのテクニック，NanoVNAV2で回路基板を測定するためのテクニックを学ぶことにより，体験的に高周波回路の基礎を理解できるプログラムになっています．

講師：知念幸勇

セミナ概要


	●本セミナで使用するRF回路実験セット(34,000円相当品)

	(1) 50kHz～3GHzのネットーク・アナライザNanoVNAV2 　　　　(動作確認済．測定データ付き) 　　(2) 広帯域50Ω終端抵抗　　(3) LNA回路測定用アッテネータ(16dB程度) 　　(4) LNA回路測定用USB電源　　(5) LNA生基板と電子部品セット　　(6) LNA回路基板完成品　　(7) 2GHz LC並列共振回路完成品

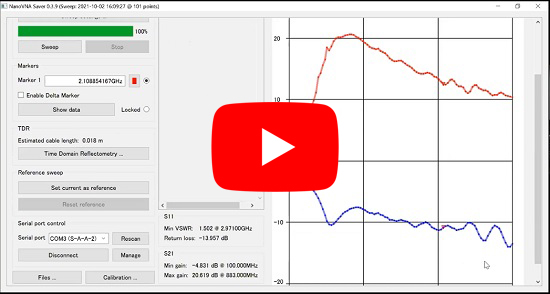

	●早わかり動画(1) 　「NanoVNAV2とNanoVNA-SaverによるLNA基板のSパラメータ測定」


	●早わかり動画(2) 　「コプレーナ導波路やSパラ素子を組み込んだQucsStudio用回路」


	●学ぶこと　(1) QucsStudioで学ぶ高周波回路設計の基本(3時間) 　・高周波回路設計やSパラメータの基本　・フリー＆機能無制限のRFシミュレータQucsStudioの習得　・0.1G～3GHz帯低雑音アンプ(LNA)の設計　(2) RF基板製作法(1時間) 　・LNA基板の製作法　・DC特性チェック方法　(3) NanoVNAV2によるSパラメータ測定入門(2時間) 　・NanoVNAV2のアプリケーション・ソフトNanoNVA-Saverの　　インストールと校正・使用法の習得　・高周波回路の測定 ●開催日時　12月9日(木)　10:00～17:00 ●受講料　・RF回路実験フルセット(NanoVNAV2や部材)付き　￥55,000(税込) 　・NanoVNAV2や部材なし　￥21,000(税込)
