回路設計から部品の調達、基板製造/実装、ハーネス/ケース加工まで 「磁気センサー増幅回路」の製作例をご紹介します | ||
| マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただく「プロトファクトリー」事業を行っています。 これまでにお引き受けした電子回路の設計事例としては、 ・電源回路/同期整流回路/インバータ回路 ・モーター制御回路 ・センシング回路 ・2次電池アプリケーション回路 ・LEDドライブ回路 ・メガソーラーシステム回路 などがあります。その他の回路設計についてもご要望にお応えいたします。 また、回路設計をお引き受けするにあたっては、回路の詳細設計をする前にブロック図による概念設計を行い、SPICEシミュレーションを行って検証しています。

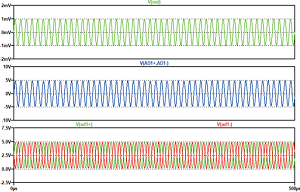

ここでは、SPICEによる回路解析シミュレーションを行った事例として、「磁気センサー増幅回路の製作」の例をご紹介します。SPICE を活用することにより回路設計時間を短縮し、設計確度を向上させています。 具体的には、磁気センサーが検出するx軸、y軸、z軸のデータを得るために必要なパルス生成回路(デューティ 650kHz)の動作を検証します。パルス生成回路の回路定数の最適化を行い、キーデバイスとなるオペアンプについて詳細なデバイスモデリングを実施しました。 センシングされた入力信号を増幅する回路の検証を、複数のパターンについて行っています。ここで検証した結果により、アナログ・デバイセズ社の3V単一電源で動作し、高AC精度、低ノイズ、低歪み、完全差動入出力オペアンプLTC6404-4を採用しました。 マルツエレックでは回路設計だけでなく、部品の調達や基板の製造と実装、ハーネスやケースの加工、さらに量産までをお引き受けしています。詳細は、下記のWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。 ▽プロトファクトリー https://www.marutsu.co.jp/pc/static/protofactory/index ▽ものづくり相談受付フォーム http://sv.marutsu.co.jp/enquete/?id=16 |
||||||
