◇簡単なハードウェアとプログラムでIoTエッジデバイスを構築できる
　「IoTマルチ無線ユニットIB-DUAL」好評発売中！
◇ジャイロ効果を応用した不思議なロボット
　1本のレール上を走行する「ジャイロスター」好評発売中！
◇マルツの技術情報
　可変パルス電圧制御回路　【LP51：制御回路編】


		簡単なハードウェアとプログラムでIoTエッジデバイスを構築できる「IoTマルチ無線ユニットIB-DUAL」好評発売中！

　今回は、インタープラン株式会社が販売する「IoTマルチ無線ユニットIB-DUAL」をご紹介します。現在では様々なIoT機器が販売されていますが、独自のシステムを構築しようとするとハードウェアやソフトウェアの知識が必要になり、簡単に実現するのは難しいものです。

　「IoTマルチ無線ユニットIB-DUAL」は、目的に応じたセンサやI/Oデバイスと組み合わせてエッジIoTシステムを構築できるユニットです。

　使い方は、外部インターフェース端子にセンサやI/Oデバイスを接続するだけなので、ハードウェアに関する知識は最小限で済みます。各種センサを使ってデータ収集をしたり、監視システムを構築したり、離れた装置をリモートで制御したり、スマートフォンで操作したりといったことが可能です。

　プログラムの開発は、Arduino IDEとPythonで行うことができます。データの送受信や無線モジュールをコントロールするライブラリとサンプルコードが用意されているので、プログラミングも基本的な知識だけで可能です。

　親機にはパソコンや組み込みマイコンを使用することができます。また、親機側の機器にインタープラン社製のLTEブリッジIX920sL-LTEやIoTサーバIX920sL-WF1を取り付けて使用することができ、クラウドにも容易に繋がります。

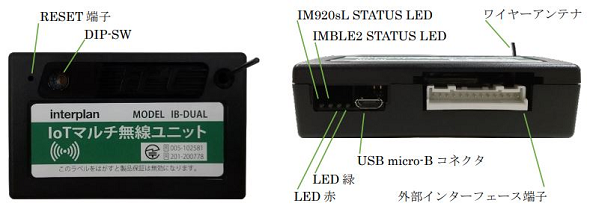

IoTマルチ無線ユニットIB-DUALの外部インターフェース

　「IoTマルチ無線ユニットIB-DUAL」に搭載されている無線モジュールは、920MHz帯の長距離通信&マルチホップに対応したIM920sLと2.4GHzのBluetooth Low Energyに対応したIMBLE2です。どちらもインタープラン社の製品で技適やBluetooth SIG認証を取得済みなので、資格や免許は不要です。

　コントローラにはMicrochip製のATSAMD51(120MHz動作のARM Cortex-M4)を使用し、メモリは8GBを搭載しています。オプションですがセキュリティチップ(ATECC608)の搭載も可能です。

　外部インターフェースには、10本のGPIO(4本はアナログ入力、1本はアナログ出力が可能)と3本のシリアルインターフェース(I2C、UART、SPI)が用意されています。さらに、Grove接続基板を使用して、Grove対応の各種センサなどを接続することもできます。そのほか、リセットスイッチ、DIPスイッチ、表示LED×4、プログラムのダウンロード用microUSB Type-Bコネクタなどを搭載しています。本体サイズは80×50×22mmと小型です。

　インタープラン社では、「IoTマルチ無線ユニットIB-DUAL」の評価用としてクイックスタートキットを用意しています。これはIB-DUAL本体に加えて、親機用無線モジュールIM920sL、USBインターフェースボードIM920-USB2、Grove接続基板、センサとGrove接続基板用のケーブル、USBケーブル×2、ACアダプターがセットになっています。


▽IoTマルチ無線ユニット　　【IB-DUAL】　単価：￥22,000 (税込) ▽IoTマルチ無線ユニットクイックスタートキット(IB-DUAL1個入り)　　【IB-DUAL-SK-SOLO】　単価：￥36,300 (税込) 組み込みマイコンの開発経験がなくても、簡単なハードウェアとプログラムを作成するだけで、無線を利用したIoTデバイスを構築できます。

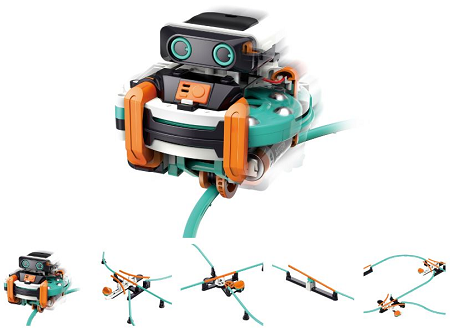

		ジャイロ効果を応用した不思議なロボット 1本のレール上を走行する「ジャイロスター」好評発売中！

　ここでは、エレキットの新製品「ジャイロスター」をご紹介します。

　「ジャイロスター」はその名前の通りジャイロ効果を応用したちょっと不思議なロボットです。ジャイロ効果は、物体が回転運動をするとき、回転が高速になるほど姿勢を乱されなくなる現象です。

　「ジャイロスター」の内部にある回転ホイールが回り続けると、バランスをたもったまま、1本のレールの上を進んでいくことができます。

▽ジャイロスターとレール【MR-9126】
単価：￥4,728 (税込)

　本製品は、「ジャイロスター」を組み立てるパーツやレールを組み立てるパーツ、モータなどがセットになっています。「ジャイロスター」が進むコースには、進行方向を3つの方向に切り替えられる3レールスイッチ、レールが交わる部分に置いて進む方向を変えられるクロススイッチ、バランスを保ってシーソーのようにレールが動くシーソーレールがあり、いろいろなコースレイアウトを作ることができます。

　「ジャイロスター」の本体サイズは約93×93×87mm、重量は約190gです。単3アルカリ乾電池×2本(別売)を使用します。


		【マルツの技術情報】マルツエレックは回路設計のご要望にお応えします


	▼可変パルス電圧制御回路　　【LP51：制御回路編】　ヒータドライブ回路の制御回路です。PWM制御が一般的ですが、電圧値を可変させて駆動回路に必要な信号を送信しています。　電圧・電流値をセンシングし、可変パルス条件をPCで計算しています。pdfの参考資料はこちらから。　回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。


	PICK UP PRODUCTS

【3,300円以上[税込]】お買い上げで送料無料

	■_M5Stack CM4Stack 開発キット【M5STACK-K127】　￥31,539 (税込￥34,692) Raspberry Pi Compute Module 4を搭載した産業用IoT開発ボードです。タッチ機能付き2インチLCDや2Wスピーカー、暗号化チップなどを搭載しています。
	■_Arduino NANO 33 IoT 【ABX00027】　￥3,999 (税込￥4,398) Arm Cortex-M0コア採用の32ビットマイコンSAMD21を搭載したArduino Nanoサイズのマイコンボードです。慣性計測ユニット(IMU)や暗号化チップを搭載しています。
	■_シングルボードコンピュータ ROCK5 Model B (8GB) 【RS119-D8P1】　￥26,499 (税込￥29,148) Arm Cortex-A76とArm Cortex-A55を各4コア搭載したRockchip製のRK3588マイコンを採用した高性能なボードコンピュータです。

	■_降圧レギュレータ【LM2576T-5.0】　￥184 (税込￥202) 代表的なスイッチング方式のモノリシック降圧レギュレータLM2576の韓国製互換品です。5V固定出力で、最大出力電流は3Aです。
	■_CMOSロジックIC 【CD4066BN】　￥65 (税込￥71) 4回路入りの双方向アナログスイッチCD4066の韓国製互換品です。
	■_デバイスモデリング教材 IGBTモデル編【DM-006】　￥12,000 (税込￥13,200) ビー・テクノロジー社が作成したIGBTに関するデバイスモデリングのCD-R教材です。IGBTモデルの評価方法や評価回路のシミュレーションデータなどが収録されています。
