超小型/軽量/低消費電力/無動作音のピコプロジェクター MEMSスキャニングプロジェクションモジュール「HD309D1-C1」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 1846 2024. 3. 28 |
|
 |
超小型/軽量/低消費電力/無動作音のピコプロジェクター MEMSスキャニングプロジェクションモジュール「HD309D1-C1」 好評発売中！ |

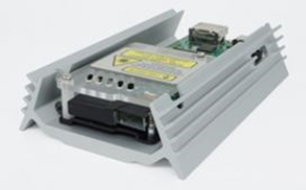

| 今回は、Ultimems社が開発したMEMSレーザープロジェクションモジュール「HD309D1-C1」をご紹介します。Ultimems社は、台湾の新北市に本社を置く2014年に設立されたベンチャー企業です。米国のAdvanced Numicro System社が保有する特許を活用して、先進的なMEMSミラー製品を開発しています。 「HD309D1-C1」は、現在は販売が終了しているHD301D1-R1の後継となる製品で、サイズが約1/3になっています。 「HD309D1-C1」は、LSP(Laser Scanning Projection)モジュール本体、デジタルビデオインターフェース変換ボード、USB Type-Cインターフェース変換ボード、全体をセットできるメタルベースなどで構成され、LSPモジュールのサイズは38.4×52×16.75mm、メタルベースに取り付けたときの全体サイズは66.5×105×23mmになります。LSPモジュールの消費電力は約3Wです。なお、2種類のインターフェース変換ボードを同時に使用することはできません。 また、「HD309D1-C1」の体感輝度は30％～35％向上しているので、明るい環境でも鮮明に投影できるようになりました。そのほか、USB Type-Cコネクタが追加され、HDMIと合わせて2系統で映像信号を入力することができます。HDMI出力が可能なRaspbery Piのディスプレイとして使用できますし、USB Type-Cコネクタを持つAndroidスマートフォンやiPhone、iPadなどのタブレットでも使用することができます。 「HD309D1-C1」は、MEMSミラーを高速駆動させて3色レーザーを反射し、水平垂直2次元方向にラスタースキャンすることで、HD(720p @60Hz)の高解像度画像を投影します。また、光が直進して広がらないレーザーを光源に用いているため、距離や投影面に影響されず常にピントを合わせることができます。したがって、ロボットに搭載し内部から目や口を投影することでリアルタイムに表情を表現させることなどができます。また、通常のディスプレイが設置しづらい場所や、平面でない壁面でのサイネージなどにも利用することができます。
単価：￥51,700(税込) |
||||
|
Raspberry Pi 5用20cm/30cm/50cmのMIPIコネクタケーブル 「FPCカメラケーブル」「FPCディスプレイケーブル」好評発売中！ |

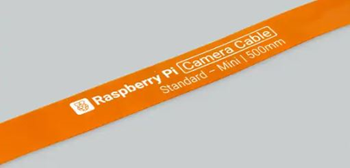

| ここでは、Raspberry Pi財団公式の「Raspberry Pi 5用FPCカメラケーブル」と「Raspberry Pi 5用FPCディスプレイケーブル」をご紹介します。どちらも長さが20cm、30cm、50cmの3種類が用意されています。 バージョンアップされたRaspberry Pi 5は、Raspberry Pi 4に対して様々な改良が行われており、カメラやディスプレイを接続するコネクタが変更されたことも大きな改良点です。Raspberry Pi 4ではカメラ用とディスプレイ用のMIPIコネクタは独立していて流用はできませんでしたが、Raspberry Pi 5では用意された2本のMIPIコネクタはどちらにも使用することができます。そのため、カメラを2台またはディスプレイを2台接続して使用することができます。 MIPI(Mobile Industry Processor Interface)は、モバイルデバイスの標準化を進めるMIPI Allianceが策定している標準規格で、CSI-2(Camera Serial Interface-2)はカメラ用として、DSI(Display Serial Interface)はディスプレイ用として用いられるプロトコルです。伝送距離は数10cmと短いですが、伝送速度は1レーン(lane)あたり最大5Gbpsと高速です。 Raspberry Pi 4ではMIPI DSI/CSI-2は1レーンだけを使用していましたが、Raspberry Pi 5ではMIPI DSIとCSI-2のどちらも4レーン使用できるようになっています。したがって高速伝送が可能ですが、MIPIコネクタが15ピン/1mmピッチから22ピン/0.5mmピッチに変更されています。 そのため従来の15ピン-15ピンケーブルを使用することができないため、22ピン-15ピン変換ケーブルが用意されました。なお、Raspberry Pi Zeroはすべての機種でカメラ専用ポートに22ピンコネクタが採用されているので、「FPCカメラケーブル」を使用することができます。  FPCカメラケーブル 単価：￥235(税込) ▽Raspberry Pi 5用FPCカメラケーブル(300mm)【SC1129】 単価：￥471(税込) ▽Raspberry Pi 5用FPCカメラケーブル(500mm)【SC1130】 単価：￥702(税込)  FPCケーブルの両端 単価：￥235(税込) ▽Raspberry Pi 5用FPCディスプレイケーブル(300mm)【SC1132】 単価：￥471(税込) ▽Raspberry Pi 5用FPCディスプレイケーブル(500mm)【SC1133】 単価：￥702(税込) |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼Hブリッジ回路によるPWM温度制御回路 【LP66：制御回路編】 サーミスタを使用して温度を測定し、合わせてペルチェ素子に印可されている電流を測定します。 これらの値を基にMCUでPID制御をすることでペルチェ素子を駆動し、安定した目標温度を得られる制御回路を製作しました。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。 回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
