ルネサスエレクトロニクスのRXファミリマイコン用 超軽量小型スタンドアロン シリアルMCUプログラマ「EFP-LC2」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2042 2025. 7. 31 |
|
 |
ルネサスエレクトロニクスのRXファミリマイコン用 超軽量小型スタンドアロン シリアルMCUプログラマ 「EFP-LC2」好評発売中！ |

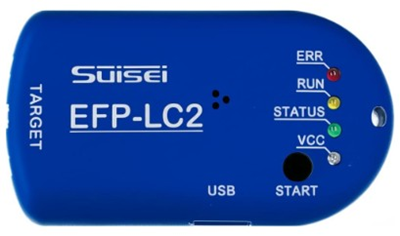

| 今回は、株式会社彗星電子システムが開発したルネサスエレクトロニクスのRXファミリマイコン用のプログラマ「EFP-LC2」をご紹介します。彗星電子システムは、1977年に設立された大阪市に本社を置く、主にマイコン関連機器の開発・販売を行う企業です。 彗星電子システムのEFPシリーズは、ルネサスエレクトロニクスのフラッシュ内蔵マイコン専用のプログラマで、液晶表示機能などを省略し、製品ごとに対応するマイコンファミリを限定することで低価格を実現しています。超小型でパソコンなしに使用できるので、現場や生産ラインにおいて迅速なプログラムの書き込みができます。 「EFP-LC2」は従来品のEFP-LCの後継製品です。RXファミリ版に続いて、RAファミリ、RL78ファミリ、R8Cファミリの各対応版の発売が予定されています。 「EFP-LC2」にはWindows11で動作する制御ソフトが用意されており、制御ソフトの起動時にインターネット経由でアップデート情報を取得し、バージョンアップがあればアップデートを行うことができます。 「EFP-LC2」は従来品のEFP-LCに対し、次のような改良が施されています。
 EFP-LC2 ▽超軽量小型スタンドアロン シリアルMCUプログラマ【EFP-LC2-TYPE-RX】
|
|
マイク入力とヘッドフォン出力により録音/ステレオ再生を可能にする 「M5Stack用オーディオモジュール」好評発売中！ |

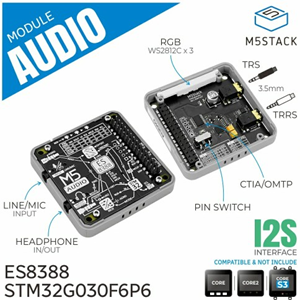

| ここでは、M5Stack社が開発したM5Stackコアに接続することで音声の録音やステレオ再生を可能にする「M5Stack用オーディオモジュール」をご紹介します。 「M5Stack用オーディオモジュール」は、中国Suzhou Everest Semiconductor社が開発した、録音/再生/音声処理用の低消費電力で高性能なステレオオーディオCODECのES8388およびコントローラとしてSTM32G030マイコンを搭載しています。 2つの3.5mmジャック(マイク入力専用のTRSジャックと、マイク入力とヘッドフォン出力の両方に対応するTRRSジャック)を備え、様々な録音やステレオ再生を行うことができます。 TRSジャックは、Tip(先端、左ch)、Ring(中間、右ch)、Sleeve(根元、GND)の3つの接点を持つ3極オーディオジャックです。また、TRRSジャックは、Tip、Ring1、Ring2、Sleeveの4つの接点を持つ4極オーディオジャックです。 TRRSジャックには、米国で制定されたCTIA(Cellular Telephone Industry Association)規格と欧州で制定されたOMTP(Open Mobile Terminal Platform)規格があり、Ring2とSleeveでマイクとグラウンドの位置が入れ替わっていて互換性がありません。ただし、OMTPはすでに活動を終了しており、現在はCTIA規格が主流になっています。 「M5Stack用オーディオモジュール」は、レジスタ設定によりCTIA規格とOMTP規格を自動的に切り替えることができるので、内蔵マイクを備えたほとんどのヘッドセットと互換性があります。また、コントローラは、TRRSジャックが挿入されたことを検出し、RGB LED(WS2812C)を点灯させます。  M5Stack用オーディオモジュール ▽M5Stack用オーディオモジュール【M5STACK-M144】
|
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼16ch映像信号処理回路の製作 【LP27：制御回路編】 FPGA で映像信号処理を行い、16ch に対応しています。この事例は、回路設計、基板設計、基板製造、部品調達、部品実装、ハーネス加工ケース加工、組立作業まで一貫して、ご対応致しました pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
