初心者でも簡単にマイコンによる制御ができるソレノイド制御基板「マルチコントローラーA」「マルチコントローラーUSB」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2045 2025. 8. 7 |
|
 |
初心者でも簡単にマイコンによる制御ができるソレノイド制御基板 「マルチコントローラーA」「マルチコントローラーUSB」好評発売中！ |
| 今回は、タカハ機工株式会社が販売するソレノイド制御基板「マルチコントローラーA」と「マルチコントローラーUSB」をご紹介します。タカハ機工は、1979年に設立された福岡県飯塚市に本社を置くソレノイド専門メーカーです。 「マルチコントローラーA」はソレノイドをスクリューターミナルに電線で接続するタイプの制御基板で、「マルチコントローラーUSB」はUSB Type-Aコネクタにソレノイドを接続するタイプです。いずれも4台までのソレノイドを接続できます。 ソレノイドは電磁石を利用したアクチュエータで、ドアの開閉や自動販売機など様々な用途に使用されています。ソレノイドの駆動電圧は、6V/12V/24Vが一般的なので、3.3Vや5Vで動作するマイコンとは別に電源を用意する必要があります。そのため初心者がソレノイドを駆動させることは意外と難しいものです。 「マルチコントローラーA」と「マルチコントローラーUSB」は、ソレノイドの駆動電圧に合わせたACアダプタや電池ボックスを用意することで、簡単にソレノイドを駆動する実験を始められます。「マルチコントローラーA」にはプラグがφ2.1でセンタープラスの一般的なACアダプタを接続し、「マルチコントローラーUSB」にはmicroUSBコネクタを持つACアダプタを接続します。 いずれの基板にもArduinoやRaspberry Pi、Ichigo Jam、micro:bitなどのマイコンボードを接続できる端子やコネクタの基板パターンが用意されており、GroveコネクタによりM5StackやSeeduinoを接続することもできます。ただし、使用する端子やコネクタは別途用意してはんだ付けする必要があります。 ソレノイドの駆動にはNチャンネルMOSFETが使用され、MOSFETのゲートにマイコンから5Vや3.3Vが印加されるとONになります。また、中央にあるタクトスイッチを押してもONになります。ONになると赤色LEDが点灯します。
|
||||||||||
|

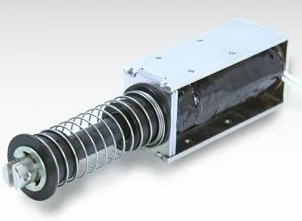

35mmという長い直線動作が可能なソレノイド 「ロングストロークソレノイド」好評発売中！ |
| ここでは、タカハ機工が開発した動作距離が35mmという長い直線動作が可能な「ロングストロークソレノイド」をご紹介します。 「ロングストロークソレノイド」は、従来品では15mm程度が限界だった動作距離を特殊コイル構造を採用することで35mmまで広げることを可能にしました。さらに、プッシュでもプルでも使うことができ、直径12mmのプランジャーと堅牢な筐体により強力な吸引力と安定した動作を実現しています。 ソレノイド内部で使用されるコイルには電気抵抗があり、これをソレノイドの特性を表す抵抗値としてカタログに記載されています。「ロングストロークソレノイド」には、抵抗値が6.2Ω、12.3Ω、25Ω、50Ωのタイプが用意されています。 抵抗値が低いと流れる電流が増えるので、磁力(吸引力)が強くなり応答速度も速くなりますが、連続給電ができなくなり制御が難しくなります。そのため、マイコンで制御するには、高抵抗のタイプが適しています。50Ωのタイプは、24Vでも連続給電が可能です。  ロングストロークソレノイド
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
第４回 学生アイディアコンテスト受賞者発表 |
| 過去最多となる19組のご応募をいただきました、第4回「学生アイディアコンテスト」の受賞者が決定いたしました！ ぜひこちらの結果発表をご覧ください。 19組すべての応募者様が、素晴らしいアイディアをお寄せくださり、心より感謝申し上げます。 マルツはこれからも、みなさまの研究・開発を盛り上げるコンテスト開催に努めてまいります！  |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼EV車における回生電力吸収回路の製作 【LP29：制御回路編】 EV車において、回生協調ブレーキシステムにより、ブレーキ及び減速時に回生電力を蓄電池に充電し、航続距離を増やします。回生電力を必要以上に吸収しないよう回生電力吸収回路を製作しました。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
