拡張性に優れたポータブルIoT端末開発デバイス
「M5Stack Tab5 IoT開発キット」好評発売中!
接着対象や使用環境に応じて最適なタイプを選べる
「プロスペック両面テープ」シリーズ 好評発売中!
マルツの技術情報
音声信号入出力回路基板の製作 【LP38:制御回路編】
拡張性に優れたポータブルIoT端末開発デバイス
「M5Stack Tab5 IoT開発キット」好評発売中!
 今回は、M5Stack社が発売した「M5Stack Tab5 IoT開発キット」をご紹介します。本製品は、ESP32-P4を搭載した高性能で拡張性の高いポータブルIoT端末で、スマートホームや産業オートメーション、エッジAIなどに適した開発プラットフォームです。

 Espressif社が開発したESP32-P4は、高性能なIoT向けのSoCで、従来のESP32シリーズよりも優れた演算性能とセキュリティ機能を備えています。搭載されているCPUは、最大400MHzで動作するデュアルコアRISC-V HPコアと最大40MHzで動作する低消費電力RISC-V LPコアです。

 HP(High Performance)コアは完全に対等なデュアルコア構成で、開発環境ESP-IDFではFreeRTOSのマルチコアスケジューリングが可能です。LP(Low Power)コアはHPコアとは独立して動作し、省電力処理やセンサ監視、RTC割り込み、ウェイクアップ制御などを行い、スリープ中でも動作させることができます。

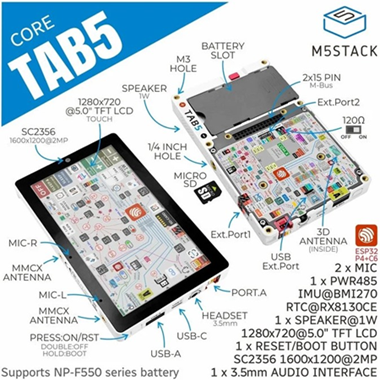

 「M5Stack Tab5 IoT開発キット」は、MIPI-DSIで駆動する5インチ1280×720 IPS TFTディスプレイを搭載し、GT911マルチタッチコントローラによりタッチ入力を実現しています。さらに、MIPI-CSI接続の2MPカメラ(SC2356)と6軸センサ(BMI270)により、HDビデオキャプチャ、画像処理、エッジAIアプリケーション(顔認識や物体追跡など)を可能にします。

 無線モジュールにはESP32-C6-MINI-1Uを採用し、内蔵3Dアンテナと外付けMMCXアンテナポートを切り替えられるアンテナシステムによりWi-Fi 6をサポートしています。

 拡張機能も豊富で、USB-A(ホスト)とUSB-C(USB 2.0 OTG)、RS485、Grove、M5BUS、GPIO_EXTピンヘッダー、microSDスロット、そしてCat.M/NB-IoT/LoRaWANモジュール用のSTAMPはんだ付けパッドなどが搭載されています。そのほか、リセット/ブートボタンにより、クイックリセットやファームウェアの書き換えが可能です。

 オーディオ/ビデオ用には、オーディオコーデック(ES8388)、AECフロントエンド(ES7210)、デュアルマイクアレイ、3.5mmヘッドフォンジャック、1W/8Ωのスピーカー(NS4150B)を搭載しています。

 時間と電力管理には、リアルタイムクロック、着脱式リチウムイオンバッテリー(別売)、充電コントローラ(IP2326)、昇降圧コンバータ(MP4560)、電源監視IC(INA226)が内蔵されており、外部電源なしでも安定した動作を実現します。側面の電源ボタンでオン/オフが可能です。

 用途としては、スマートホーム制御端末やAI音声アシスタント端末のほか、RS485機器の遠隔監視やLoRaWAN/NB-IoTによる環境モニタリングなどに使用できます。

 M5Stack Tab5 IoT開発キット

M5Stack Tab5 IoT開発キット(ESP32-P4)【M5STACK-C145】
・単価 ¥10,888(税込)
・メモリ: 16MBフラッシュ、32MB PSRAM
・三脚固定: UNC 1/4-20ナット
・サイズ: 128.0×80.0×12.0mm
・重量: 124.0g
接着対象や使用環境に応じて最適なタイプを選べる
「プロスペック両面テープ」シリーズ 好評発売中!
 ここでは、株式会社エーモンが販売する自動車の補修用両面テープ「プロスペック両面テープ」シリーズをご紹介します。

 株式会社エーモンは、1964年に設立された兵庫県に本社を置く企業で、主に自動車用品の開発/製造/販売を行っています。2024年に、エーモン工業株式会社から株式会社エーモンに社名が変更されています。

 「プロスペック両面テープ」シリーズは、自動車のDIYや補修用途に役立つ高性能な両面テープで、接着対象や使用環境に応じて様々なタイプが用意されています。

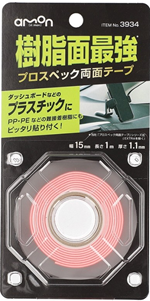

プロスペック両面テープ
(樹脂面最強) 【3934】
▽プロスペック両面テープ
(ガラス面最強) 【3935】
樹脂面最強」は、PP(ポリプロピレン)やPE(ポリエチレン)などの難接着樹脂やダッシュボードなどのプラスチック面に強力な接着ができる両面テープです。 ガラス面最強」は、高い接着力で車内ガラス面にしっかり固定できます。目立ちにくく内装に馴染み、高温環境や直射日光下でも性能を維持します。
・単価: ¥928(税込) ・単価: ¥741(税込)
・サイズ: 幅15mm×長さ1mm
×厚さ1.1mm
・サイズ: 幅10mm×長さ1m
×厚さ1.14mm
・温度範囲: -20℃~+150℃ ・温度範囲: -20℃~+150℃
・色: ・色:


プロスペック両面テープ
(薄くて強力) 【3936】
プロスペック両面テープ
(粗面最強) 【3938】
薄くて強力」は、0.8mmの薄さでしっかり固定できるので薄型パーツの接着に最適です。150℃まで耐えるため、夏場の車外でも安心して使用できます。 粗面最強」は、モルタルや木材、合皮などのザラザラした面に適した両面テープです。よく伸びる粘着剤なので、すき間に入り込み強力に密着します。
・単価: ¥790(税込) ・単価: ¥840(税込)
・サイズ: 幅6mm×長さ2m
×厚さ0.8mm
・サイズ: 幅15mm×長さ2m
×厚さ1mm
・温度範囲: -30℃~+150℃ ・温度範囲: -30℃~+100℃
・色: グレー ・色:

プロスペック両面テープ
(耐候性最強) 【3943】
プロスペック両面テープ
(金属面最強) 【3947】
耐候性最強」は、雨や風、汚れ、紫外線、熱に強く、屋外でも長期に渡り安定して接着する両面テープです。20年超えでも劣化しません。リアスポイラーや外装アクセサリなどの車外パーツの固定に最適です。 金属面最強」は、鉄やステンレス、アルミニウムなどの金属面に強力に接着できる両面テープです。ETCマウントやステー、ブラケットなどの固定に最適です。
・単価: ¥840(税込) ・単価: ¥884(税込)
・サイズ: 幅10mm×長さ2m
×厚さ1.14mm
・サイズ: 幅15mm×長さ2m
×厚さ1.2mm
・温度範囲: -20℃~+150℃ ・温度範囲: -30℃~+150℃
・色: ・色: グレー

▽プロスペック両面テープ
(クリアで目立たない)【3948】
▽プロスペック両面テープEXTRA
(最強粘着)【3937】
クリアで目立たない」は、透明で目立たないため接着部が視認されにくく、外観を損なわない両面テープです。ドアバイザーやアクリルカバー、透明ステーなどのクリアパーツに最適です。 最強粘着」は、「プロスペック両面テープ」シリーズの中で最も高い粘着力を持ち、高温/紫外線/湿度などの厳しい環境でも安定した性能を示し、車内でも車外でも使用できます。
・単価: ¥840(税込) ・単価: ¥840(税込)
・サイズ: 幅10mm×長さ2m
×厚さ1mm
・サイズ: 幅10mm×長さ1m
×厚さ1.6mm
・温度範囲: -20℃~+150℃ ・温度範囲: -20℃~+150℃
・色: 透明 ・色:

【マルツの技術情報】
マルツエレックは回路設計のご要望にお応えします
音声信号入出力回路基板の製作  【LP38:制御回路編】

 電話線からの音声を入力し、I2S 経由で Raspberry Pi 4 Model B で音声信号を入力し、信号を処理して、出力音声を生成し、電話線経由で音声を出力するRaspberry Pi 4 Model B のHAT を製作しました。

 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。
