非対称のオープンバレル端子を正しく圧着できる専用工具 QIコネクタ対応圧着ペンチ「SN-025」好評発売中！
マルツ最新情報 |
MAIL MAGAGINE No. 2091 2026. 1. 15 |
 |
非対称のオープンバレル端子を正しく圧着できる専用工具 QIコネクタ対応圧着ペンチ「SN-025」好評発売中！ |

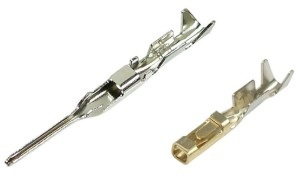

| 今回は、中国の工具メーカーIWISS(アイウィス)社が販売するQIコネクタに対応する圧着ペンチ「SN-025」をご紹介します。 QIコネクタは、デュポンコネクタや2550コネクタとも呼ばれる2.54mmピッチの汎用コネクタで、小型ピッチのハウジングとオープンバレル端子で構成される圧着式コネクタの総称です。 端子(コンタクト)はワイヤに圧着してハウジングに挿入し、基板側にピンヘッダを実装して接続します。「SN-025」は、QIコネクタなどの被覆バレルが非対称になっているオープンバレル端子にワイヤを接続するための圧着工具です。  QIコネクタのオープンバレル端子のオスとメス オープンバレル端子は芯線バレルと被覆バレルを持ち、形状が左右で異なることが多く、圧着方向が決まっているため非対称バレルに分類されます。ただし、JST XH、PH などの小型信号用のオープンバレル端子は対称バレルです。なお、バレルという呼び名は樽の形状に由来しています。 「SN-025」は、ラチェット機能を採用し確実な圧着ができます。すなわち、圧着ペンチを握ると、内部のラチェット(歯車状の機構)が段階的にロックされ、一定の力で最後まで握り切るまでグリップが開きません。途中で手を離してもペンチが勝手に開かず、圧着が中途半端に止まらないようになっています。これにより、不完全な圧着や作業者による品質のバラつきなどを避けることができます。 そのほか、ハンドルの根元にあるクリンプハイト調整ダイヤルにより、圧着力の調整ができます。圧着位置を間違えてやり直したい場合は、キャンセルレバーによりラチェットを解除することができます。また、ダイスはEDM(放電加工)で作られており、硬度が高く精密で、芯線と被覆を1回で同時に圧着できます。 ▽QIコネクタ対応圧着ペンチ【SN-025】
|
|
取扱い商品のリクエストを大募集しています |
| ■取扱い商品のリクエストを大募集しています マルツオンラインを探してもご要望商品がみつからない、 そんなときはご要望商品の情報をお寄せください。 リクエストはこちらから |
|
1.0～2.0mmピッチと1.5～2.5mmピッチの極小端子用 垂直圧着工具「IWS-0302BS」「IWS-3220S」好評発売中！ |
| ここでは、IWISS(アイウィス)社が販売する極小端子を垂直方向に正しく圧着する専用工具「IWS-0302BS」と「IWS-3220S」をご紹介します。「IWS-0302BS」は1.0～2.0mmピッチの極小オープンバレル端子専用、「IWS-3220S」は1.5～2.5mmピッチの極小オープンバレル端子専用の圧着工具です。 いずれも、端子を上から押し込むため極小端子でもズレにくい垂直圧着構造を採用しています。さらに、ラチェット機能の採用ならびに芯線バレルと被覆バレルを同時に圧着するため、極小端子でも正しい形状に仕上がります。ラチェット解除機能も搭載し、ダイスはEDM(放電加工)で作られています。 「IWS-0302BS」に対応する端子は、JST SH(1.0mm)、JST PH(2.0mm)、JST 1.25mm系などで、ドローンや小型ロボット、極小基板配線などに適しています。 「IWS-3220S」に対応する端子は、JST ZH(1.5mm)、JST PH(2.0mm)、JST XH(2.5mm)、Molex PicoBladeなどで、一般的な電子工作や小型装置の配線に適しています。 ▽極小端子1.0～2.0mmピッチ用垂直圧着工具【IWS-0302BS】
▽極小端子1.5～2.5mmピッチ用垂直圧着工具【IWS-3220S】
|
|
