RL78/G14マイコン・トレーニング・キット【MTK-RL78G14】

メーカー名:
型番:
MTK-RL78G14
1個
¥16,800(税抜)
在庫区分:
自社在庫品
納期目安:
本日出荷

ご注文数量よっては上記の通り
出荷できない場合がございます

在庫数・納期はこちらから
お問合せ下さい
数量

AM9:30までのご注文で当日お届け!

  • エリア名

商品説明

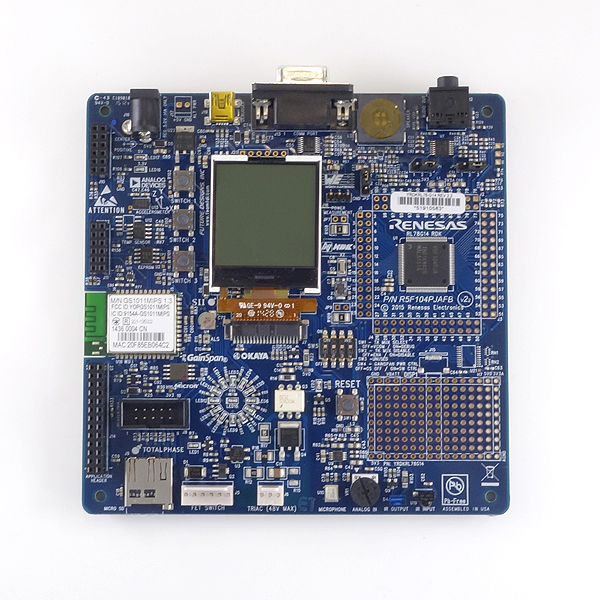

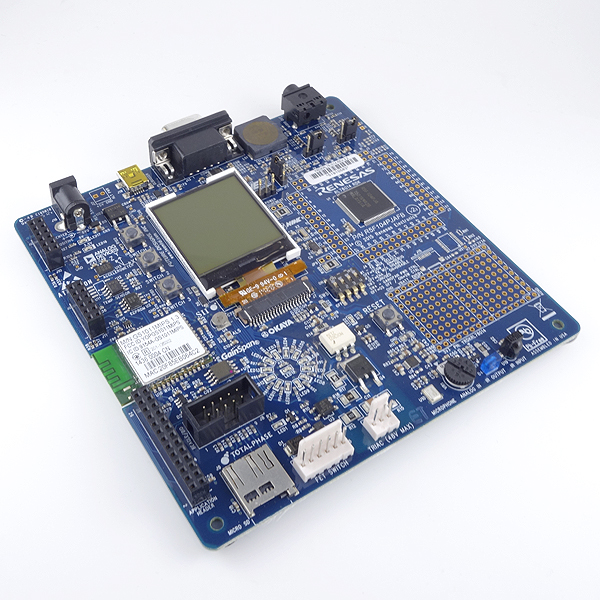

このキットは、ルネサスエレクトロニクス社低製消費電力マイコン16bitマイコンRL78/G14(R5F104PJAFB)が搭載され、オンチップ・デバッグ機能よりマイコンのフラッシュROMにプログラムを書き込むことができます。基板上に各種デジタルセンサ、ディスプレイモジュール、Wi-Fiモジュールなど、豊富な周辺が実装され、用意された各種サンプルプログラムを使って利用者が容易にデモ、学習、評価ができます。 専用サイトはこちらから [2016.02.22更新] ・ユーザー・インターフェースの仕様変更(【E-lnk表示パネル(E-lnk社製)】が非搭載になりました) [2014.12.01更新] ・Buglabs社 loTデモを新たに追加しました ・ルネサス社音声デモを新たに追加しました 【特長】 ● 内蔵デバッカを利用した開発学習 ● クラウドシステムを利用した遠隔地監視、制御の体験ができます。 ● I2Cセンサー制御の学習 ● オーディオ入出力の学習 ● ユーザーインターフェース制御学習
■ オーディオ: ・PWMとDACに接続されたステレオ・オーディオ・ドライバー ・アンプ付きオンボードスピーカーとステレオ外部ジャック・ピン ・録音機能評価用のADI社製オンボードMEMSマイク ・ADC入力に接続された可変抵抗器
■ ユーザー・インターフェース: ・グラフィックLCDモジュール(OKAYA製) ・ユーザー・プッシュ・ボタンスイッチとリセット・スイッチ ・LEDが12個(時計文字盤状に配置)
■ 通信: ・Wi-Fi 802.11bモジュール搭載(GainSpan社製) ・RS-232インタフェース ・Total Phase社製I2C・SPI対応シリアル・デバッガー用コネクタ ・外部アプリケーションヘッダーコネクタ 1個 ・PMOD用のコネクタ2個
■ メモリー: ・マイクロSDカード・スロット ・512KBシリアルEEPROM(ルネサス社製) ・256KBフラッシュROM(マイコン内蔵) ・8KBデータフラッシュ(マイコン内蔵) ・Micron社製8Mビットシリアル・フラッシュROM(Webサーバー・データ用)
■ デジタル・センサー: ・3軸加速度センサー(ADI社製) ・温度センサー(ADI社製) ・光センサー(ルネサス社製)
■ 電力制御: ・FET回路とそのDC出力 ・完全にアイソレーションされたトライアック回路(ゼロクロス検知AC出力用)
【キット内容物】 ● RL78/G14搭載評価ボード ● USBデバッカー・ケーブル ※ダウンロードは事前にルネサスエレクトロニクス社のMyRenesasをご登録する必要があります。 ダウンロード先にて会員登録が可能です コミュニティサイト「Renesas Rulz」で製品フォーラムを展開しております。こちらもぜひご覧ください。
MTK-RL78/G14マイコントレーニングキットのご紹介e2studio V3.0で始めるRL78/G14 MTKマイコン・トレーニング・キット(ダウンロード編)
e2studio V3.0で始めるRL78/G14 MTKマイコン・トレーニング・キット(インストール編)
e2studio V3.0で始めるRL78/G14 MTKマイコン・トレーニング・キット(実行編)
e2studio V3.0で始めるRL78/G14 MTKマイコン・トレーニング・キット(プログラミング演習1 スイッチでLEDを点灯する)
e2studio V3.0で始めるRL78/G14 MTKマイコン・トレーニング・キット(プログラミング演習2 LEDを点滅させる)
e2studio V3.0で始めるRL78/G14 MTKマイコン・トレーニング・キット(プログラミング演習3 Helloを表示させる)
MTK-RL78/G14マイコン・トレーニング・キット(サンプル音声の再生)MTK-RL78/G14マイコン・トレーニング・キット(自作した音声の再生)


RL78/G14 マイコン・トレーニング・キット IoT体験 (Bug Labs dweetデモ編)
