このキットは、ビギナースターターキットから以下の変更と追加がされています。
・センサは、通常より低解像度な代わりに低照度な0.3 MP OmniVision OV7725に変更されています。
・センサのレンズは標準JeVoisカメラと違い、接着剤で固定されていません。レンズを外して、1/4インチ(7 mm)のレンズと交換できます。
・レンズが追加で三つ付属します。(NoIR 68°レンズ、90°レンズ、120°レンズ)
また、センサが標準のものもあります。

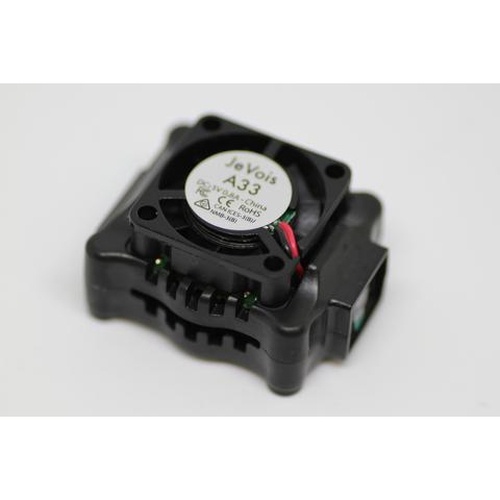

JeVois-A33は、小型の筐体にビデオセンサ + クアッドコアCPU + USBビデオ + シリアルポートを組み合わせたスマートMV(マシンビジョン)カメラです。本製品はJeVois-A33をすぐに使い始めることのできるキットで、強力なマシンビジョンを手軽に体験することができます。
OpenCV 3.4やその他様々なオープンソース・コンピュータビジョンアルゴリズムを提供するmicroSDカードが付属します。スマートカメラ本体に挿入し、付属のUSBケーブルでデスクトップ/ノートPCに接続するだけで利用できます。試すだけなら追加のソフトウェア、ハードウェア、ドライバは必要ありません。
●仕様
・プロセッサ:Allwinner A33クアッドコアArm Cortex-A7プロセッサ(1.34 GHz、VFPv4およびNEON搭載)、およびOpenGL-ES 2.0対応のデュアルコアMali-400 GPU
・メモリ:256 MB DDR3 SDRAM
・ファームウェアとデータ用のmicroSDスロット、最大25 Mbyte/sをサポート
・カメラセンサ:0.3 MPカメラ
-VGA(640 x 480)~30 fps
-CIF(352 x 288)~60 fps
-QVGA(320 x 240)~60 fps
-QCIF(176 x 144)~60 fps
-QQVGA(160 x 120)~60 fps
-QQCIF(88 x 72)~60 fps
・USBデバイスインターフェイス:電源用miniUSBポート、ビデオストリーミング(UVCウェブカメラ標準)、USB-シリアル変換済コマンドラインインターフェイス、テキストデータストリーミング
・ハードウェアシリアルポート:Arduinoなどの組み込みコントローラとの通信用5 V/3.3 V(VCC-I/Oピンで選択)microシリアルポートコネクタ
・電源:最大3.5 W(USBポート経由)
-USB 3.0ポートもしくは二つのUSB 2.0ポート(付属のY字ケーブルを利用)
・熱対策:標準搭載の冷却ファンにより、高負荷状態でも安定した1.34 GHzの速度を維持し、オーバーヒートや熱抑制のための性能低下がありません。
・LED:2色LED
-緑:電源が良好
-オレンジ:電源は良好かつ、動画をストリーミング状態
・プラスチック製ケース:四つの取り付け穴あり
・サイズ:4.3 cm3
・本体重量:17 g
【セット内容】
・1 x JeVois-A33 スマートカメラ本体:クアッドコアプロセッサ内蔵(カメラのみ、ケーブル無し)、OV7725 センサで構成
・1 x マイクロシリアルケーブル:Arduinoなど(TTLレベルUART)との接続用
・1 x microSDカード(16 GB、クラス10):JeVoisソフトウェアを書き込み済み
・1 x マイクロSD カードリーダー
・1 x miniUSB Y字ケーブル(長さ80 cm):
-ホストコンピュータの二つのUSB 2.0ポートもしくは一つのUSB 3.0ポートに接続
・1 x 1/4インチ(7 mm)レンズ:
-水平画角68°、赤外線(IR)フィルタなしでナイトビジョンに有効です。(赤外線の照射が必要)
・1 x 1/4インチレンズ:
-画角90°、歪みなし、広角が必要な場合には有効です。
・1 x 1/4インチレンズ:
-画角120°、超広角で周囲に歪みが発生します。
3種類のレンズは出荷時、保護用の小型四角のプラスチックベースにねじ込まれています。最初にそのベースから外して、JeVoisカメラにはめ込んでください。
【注意】
このキットに同梱するmicroSD カードは、OV7725センサ用に構成されています。カードを再フラッシュすると、別のセンサ用に構成されてしまうため、microSDカードのブートパーティションの「sensor」というファイルにov7725の記述を書き込む必要があります。詳しくは、こちらをご覧ください。
