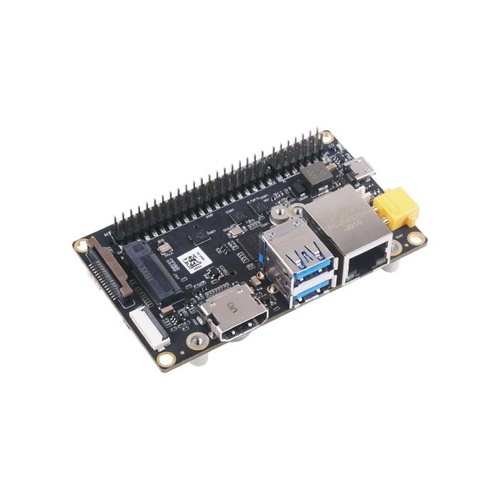

高性能で豊富なインターフェースを備えたNVIDIA Jetson Nano/Xavier NX/TX2 NXモジュール(SOM、System-On-Module)を搭載できるキャリアボードです。
HDMI 2.0、ギガビットイーサネット、USB3.0、M.2 KEY E Wi-Fi/Bluetoothスロット(無線モジュールは非搭載)、M.2 KEY M SSDスロット(SSDは非搭載)、CSIカメラ、RS232、SDカードスロット(SDカードは非搭載)、CAN、PIO、I2C、I2Sなどのペリフェラルインターフェースを持ち、設置に制約のある環境でパワフルな機能が必要とされる用途に適しています。
上記のNVIDIA Jetsonモジュールと使用することでグラフィカルAI用途への使用が可能です。Jetson Nano/Xavier NX/TX2 NXモジュールと組み合わせて利用することで、ボードサポートパッケージ(BSP)、Linux OS、NVIDIA CUDA、cuDNN、TensorRTソフトウェアライブラリを内包するNVIDIA JetPackが利用可能です。ディープラーニングやマシンビジョン、GPUコンピューティング、マルチメディア処理などを行うことができます。スマートシティIoTエッジデバイス、家庭用ロボット、UAV、無人ボートや無人潜水艦など、軽量で消費電力が低く、小型であることが要求されるグラフィカルAI用途に最適です。
【注意】
・本製品はJetson Nano/Xavier NX /TX2 NXモジュールと一緒に使用することを想定して設計されています。Jetsonモジュールは本製品には含まれません。
・Jetson Nanoと使用する場合、M.2 KEY Eは動作しません。M.2 KEY Mをお使いください。
・Jetson Nanoと使用する場合、CANは動作しません。
・モジュールにOSを書き込みたい場合には、まずリカバリーモードに入り、本機の14ピンI/Oの3番ピン(リカバリー)をジャンパワイヤでGNDに接続してください。
・ACアダプタや電源コードは含みません。内径2.1 mm、外径5.5 mm、センタープラスのものを別途ご用意ください。
●特長
・小型(87 x 52 x 26 mm)
・軽量(100 g)で小型AIやIoT用途に最適
・コンパクトで全てが揃った設計
・落下防止プラグ付きで高電流に対応
・コストパフォーマンスが高く、スペースの限られた環境での使用に最適
・USB3.0 ZIFコネクタ付き
【用途】
・家庭用ロボット
・UAV
・無人ボート
・ドローン
・無人潜水艦
・感情の分析
●仕様
・HDMIポート:HDMI 90°タテ向きコネクタ
・USB 3.0 Type-A:2 x USB 3.0 Link 1 Type-Aコネクタ
・NVIDIAギガビットイーサネット:RJ45 ギガビットイーサネットコネクタ(10/100/1000)
・DC電源:DC入力電源 TEコネクタ
・USB 2.0:USB 2.0 Micro-ABコネクタ
・FANコネクタ: Picobladeヘッダ
・SDカード:1 x MicroSDカードスロット
・M.2 KEY E:PCI-E 2230サイズ
・CSIカメラ:1 x CSIカメラ
・USB 3.0 ZIFコネクタ:USB 3.0 0.5 mmピッチ 20ピンZIF
・RTCコネクタ:3 V、2ピン
・M.2 KEY M:2242サイズ
・NVIDIA Jetson Nano/NX/TX2 NX:Nano/NX/TX2 NX 260ピンコネクタ
・多目的ポート:2.0 PITCH 40 PIN(UART、GPIO、SPIなど)
・多目的ポート:2.0 PITCH 14 PIN (リセット、CAN、リカバリーなど)
・電源入力:+9 V ～ +19 V DC@3 A
【セット内容】
・1 x A203 V2キャリアボード
・1 x 変換ワイヤ(XT30 メス - DC電源ジャック オス)
元製品にはACアダプタ(内径2.1 mm、外径5.5 mm、センタープラス)が含まれますが、電気用品安全法の観点からスイッチサイエンス社販売品は取り除いて販売しております。予めご了承ください。
