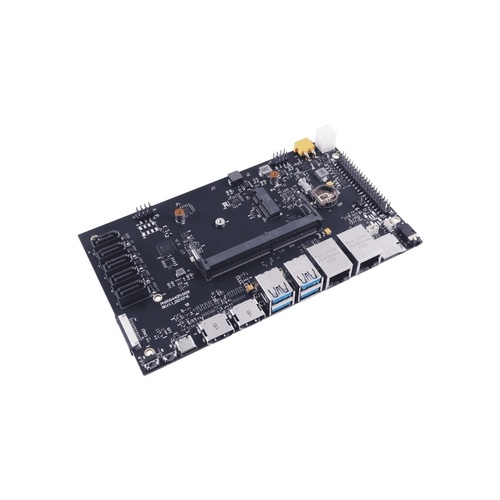

高性能で豊富なインターフェースを備えたNVIDIA Jetson Nano/Xavier NX/TX2 NXモジュール(SOM、System-On-Module)を搭載できるキャリアボードです。
HDMI 2.0、ギガビットイーサネット、USB3.0、USB 2.0(W / OTG機能)、M.2 KEY E Wi-Fi/Bluetoothスロット(無線モジュールは非搭載)、SATA、CSIカメラ、RS232、SDカードスロット(SDカードは非搭載)、CAN、PIO、I2C、I2Sファンなどのペリフェラルインターフェースを持ち、設置に制約のある環境でパワフルな機能が必要とされる用途に適しています。
上記のNVIDIA Jetsonモジュールと使用することでグラフィカルAI用途への使用が可能です。Jetson Nano/Xavier NX/TX2 NXモジュールと組み合わせて利用することで、ボードサポートパッケージ(BSP)、Linux OS、NVIDIA CUDA、cuDNN、TensorRTソフトウェアライブラリを内包するNVIDIA JetPackが利用可能です。ディープラーニングやマシンビジョン、GPUコンピューティング、マルチメディア処理などを行うことができます。また、複数のカメラコネクタを備えているため、自動光学検査や映像内動作、ロボットのコントロール、3Dモデリング、ドローン、マシンビジョン用の並列コンピューティングなどの複雑なグラフィカルAI用途に適しています。スマート店舗や映像解析など現場での用途にも幅広く使用できます。
【注意】
・本製品はJetson Nano/Xavier NX /TX2 NXモジュールと一緒に使用することを想定して設計されています。Jetsonは本製品には含まれません。
・Jetson Nanoと使用する場合、M.2 KEY Eは動作しません。M.2 KEY Mをお使いください。
・3 V RTCバッテリーは付属しません。
・ACアダプタや電源コードは含みません。内径2.1 mm、外径5.5 mm、センタープラスのものを別途ご用意ください。
●特長
・豊富なペリフェラルインターフェースと機能
・最大6個のCSIカメラを接続可能
・5 x SATA搭載で複数のハードドライブを接続可能
・落下防止プラグ付きで高電流に対応
・最大3個のファンインターフェースによる高い放熱性
【用途】
・工業的オートメーション
・自動光学検査
・ロボットのコントロール
・3Dモデリング
・ドローン
・マシンビジョン
・感情の分析
●仕様
・対応モジュール:NVIDIA Jetson Nano/NX/TX2 NX
・基板サイズ:170 mm x 100 mm
・ディスプレイ:2 x HDMI
・イーサネット:2 x ギガビットイーサネット(10/100/1000M )
・USB:
－4 x USB 3.0 Type-A(統合型USB 2.0)
－1 x USB 2.0 Type-C(対応OTG)
・SATA:1 x 5 SATA
・M.2 KEY E:1 x M.2 KEY Eインターフェース
・CSI Camera: 6 x カメラ(MIPI CSI-2)
・TFカード:1 x TFカード
・USB Wi-Fiモード:標準USB Wi-Fiモード(4ピンインターフェース)
・音声:1 x オーディオジャック、2 x マイク、2 x スピーカー(1 W)
・SPIバス:1 x SPIバス(+3.3 Vレベル)
・ファン:2 x ファン(12 V/5 V)、1 x ファン(5 V PWM)
・CAN:1 x CAN
・その他:
－1 x システムコントトロール
－1 x 電源コントロール
－2 x I2Cリンク(+3.3 V I/O)
－1 x UART(+3.3 Vレベル)
－2 x GPIO(+3.3 Vレベル)
－2 x SPIバス(+3.3 Vレベル)
－1 x LED(ステータス表示用)
・電源入力:+13 V ～+19 V DC@ 8 A
・動作温度:-25℃～+80℃
【セット内容】
・1 x A205 キャリアボード
・1 x 変換ワイヤ(XT30 メス - DC電源ジャック オス)
元製品にはACアダプタ(内径2.1 mm、外径5.5 mm、センタープラス)が含まれますが、電気用品安全法の観点からスイッチサイエンス社販売品は取り除いて販売しております。予めご了承ください。
