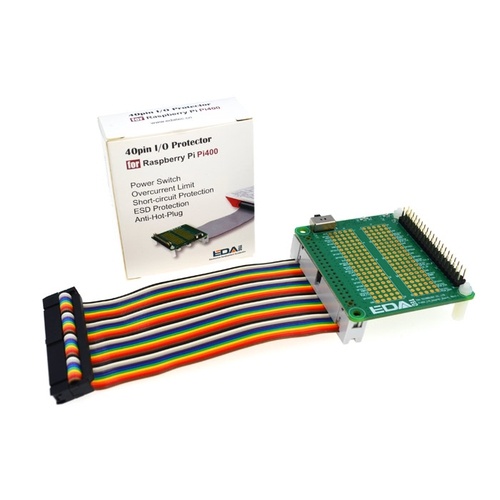

40ピンI/Oプロテクターは、40ピンリボンケーブルと回路基板で構成されています。40ピンリボンケーブルは、Raspberry Pi 400(以下Pi 400)からの40ピンGPIO信号を回路基板に導き、回路基板はPi 400を保護するための一連の機能を提供します。

【詳細説明】

・ボードの左端にある小さなスイッチは、回路基板への+5Vと+3.3Vの電源供給を制御します。この小型スイッチをOFFの位置に切り替えることで、回路基板への電源を切ることができます。
40ピンコネクタに回路基板を取り付けたいときには、Pi 400をシャットダウンする必要はなく、40ピンI/Oプロテクターの電源を切るだけでホットプラグによる損傷からPi 400を保護することができます。
・Pi 400からの40ピンのGPIO信号は、電源を含めて全てESDイミュニティICで保護されていますので、回路基板からのESDエネルギーを吸収します。
・すべてのGPIO信号は電流制限抵抗33Ωで保護されていますので、GPIO間やGPIOをGND、5V、3.3Vに短絡してもPi 400のI/O等にダメージを与えることはありません。
・Pi 400のPMUは過電流保護機能を備えていますが、PMUが保護モードになっている場合、Pi400は正常に動作しません。
・I/Oプロテクターの過電流制限回路は、2A 5Vと1.5A 3.3VまでPi 400の最大電流を制限し、基板上での短絡や過電流によってPi 400のPMUがシステムをシャットダウンすることを無効にします。
緑色のLEDは基板上の3.3V電源の状態を示し、赤色のLEDは5V電源の状態を示します。基板がPi400から過剰な電力を消費すると、LEDが点滅します。
・2個の220uFコンデンサは、それぞれ5Vと3.3Vの電源を安定させます。5x40のブレッドボードは、追加コストなしでいくつかの実験を行うことができます。
・この製品にはI/Oボードと40ピンのリボンケーブルがセットになっており、グレーとレインボーの2色からお選びいただけます。
・40ピンの黒のオスコネクタは、Pi 400の背面にある40ピンのメスコネクタに接続します。
・本製品に使用されている材料はすべてRoHSに準拠しています。

Raspberry Pi 400は付属しません。

【ボード取り付け手順】

1. 本ボードのスイッチを「OFF」の位置に合わせます。
2. ドーターボードを本ボードの40ピンソケットに差し込みます。ドーターボードと本ボードのソケット穴の向きが揃うようにしてください。
3. 本ボードに接続されているケーブルの一方の端をPi 400の背面にある40ピンソケットに差し込みます。
4. 本ボードのスイッチを「ON」の位置に合わせ、ドータボードを起動します。
5. 本ボードからドーターボードを取り外す際には、本ボードのスイッチを「OFF」の位置に合わせてからドーターボードを取り外してください。(Pi 400の電源を切る必要はありません。)

【セット内容】

・40ピンI/Oプロテクター x 1
・40ピンリボンケーブル x 1(レインボー)
