取り扱い電線定格表

海外規格(UL1007)


デカブロフリーイラックスB28絶縁電線
用途:電気・電子機器の内部配線
スペースファクターの考慮を要する用途に適しています
規格 その他
AWG20 100m 100m 100m 100m 100m 100m 100m 100m 100m 100m -
AWG22 100m 100m 100m 100m 100m 100m 100m 100m 100m 100m -
AWG24 100m 100m 100m 100m 100m 100m 100m 100m 100m 100m -
AWG26 10m

100m
100m 100m 100m 10m

100m
10m

100m
10m

100m
10m

100m
100m 10m

100m
2m
AWG28 10m

100m
100m 100m 100m 10m

100m
10m

100m
10m

100m
10m

100m
100m 10m

100m
2m

海外規格(UL1015)


鉛フリー耐熱ポリ塩化ビニル絶縁電線
用途:電気・電子機器の内部配線(一次回路のリード線)
耐圧600V/耐熱105℃
規格
AWG16 1m / 50m 1m / 50m 1m / 50m 1m / 50m 1m / 50m 1m / 50m
AWG18 1m / 50m 1m / 50m 1m / 50m 1m / 50m 1m / 50m 1m / 50m
AWG20 1m / 50m 1m / 50m 1m / 50m 1m / 50m 1m / 50m 1m / 50m
AWG22 1m 1m 1m 1m - 1m
AWG24 1m 1m 1m 1m 1m 1m

海外規格(UL3265)


絶縁体が照射架橋のため、耐熱性に優れハンダ付け時に絶縁体の溶融がありません
仕上外径が細く、配線スペースを取りません
電気・電子機器の内部配線などに
規格 その他
AWG22 10m 10m 10m 10m 10m 10m 2m
AWG24 10m 10m 10m 10m 10m 10m 2m

SHW耐熱電線


極細線の耐熱線
ブレッドボードに最適です
耐熱温度:80℃、耐圧:30V
線径 その他
0.08mm 10m

100m
10m

100m
10m

100m
10m

100m
10m

100m
10m

100m
2m
0.65mm - 2m

KIV線


電気機器用ビニル絶縁電線
耐油性・耐水性・耐熱性・可とう性・加工性・着色性等に優れています
通信機器・電機器・ゲーム等の内部配線用に
規格
8SQ 1m -
22SQ 1m 1m
38SQ 1m 1m

VSF線


単心ビニルコード
耐水性・可とう性・加工性・着色性等に優れています
小型電気機器の配線及び電源などに
規格
0.5SQ 1m 1m 1m 1m 1m 1m
0.75SQ 1m 1m 1m 1m 1m 1m
1.25SQ 1m 1m 1m 1m 1m 1m
2.0SQ 1m 1m 1m 1m 1m 1m

KV線


電気機器用ビニル絶縁電線
耐水性・可とう性・加工性・着色性等に優れています
通信機器、電機器、ゲーム等の内部配線などに
規格
0.3SQ 1m 1m 1m 1m 1m 1m 1m 1m 1m 1m

テフロン線


耐熱・耐寒・不燃電線です。電気的特性に優れています
工業用ケーブル・制御用ケーブル、通信機器内部配線・耐熱電線などに
600V 150℃-200℃
規格
0.3SQ 1m 1m 1m 1m 5m
0.5SQ 1m 1m 1m 1m 5m
0.75SQ - - - - 50m
1.25SQ - - - - 50m

ETFE線(ジュンフロン線)


放送・通信・計測機器などの高周波機器用配線、電気電子機器の内部配線用
特性の経年変化が少なく、長期使用が可能です
※ジュンフロンは株式会社潤工社の登録商標です
線径 その他
0.26mm 10m  100m 10m  100m 10m  100m 10m  100m 10m  100m 10m  100m 2m
0.32mm 10m 10m 10m 10m 10m 10m 2m
0.51mm 10m 10m 10m 10m 10m 10m 2m

PEW線(ポリエステル銅線)


耐熱性、耐溶剤性が良好
皮膜を除去することなくはんだ付けができる電線
汎用モーター・携帯用発電機・ソレノイド・リレーコイル・各種トランス等に
線径 長さ/重さ
1.2mm 10m 1kg
1.6mm 10m 1kg
2.0mm 10m 1kg

すずメッキ線


電気用軟銅線の表面をすずめっきで保護し、酸化・発錆を防ぎます
経年変化等に対して安定した特性が得られます
基板の配線やジャンパー線等各種リード線として
線径 長さ/重さ
0.32mm 20m 500g 1kg
0.4mm 10m 500g 1kg
0.5mm 10m 500g 1kg
0.6mm 10m 500g 1kg
0.65mm 10m 500g 1kg
0.8mm 10m 500g 1kg
1.0mm 10m 500g 1kg
1.2mm 10m - 1kg
1.6mm 10m - 1kg
2.0mm 10m - 1kg

PVC線(耐熱通信機器用ビニル電線)


ブレッドボード用耐熱ビニル電線
耐熱性に優れており、単線導体を使用しているのでエッジングが容易です
電気機器・電子機器・計測器等の内部配線として
線径
0.65mm 10m

50m
10m

50m
10m

50m
10m 10m 10m

ニクロム線(ニッケルクロム1種)


耐熱性耐酸化性が良好、強じんで
高音強度大、非磁性・電気炉
電熱器などの高温発熱体、高抵抗の抵抗材などに
線径 長さ
0.2mm 5m
0.32mm 5m
0.4mm 5m
0.5mm 5m
0.6mm 5m

ラッピングワイヤー


銀メッキ銅導体
ワイヤーラッピングや他用途に最適
耐摩耗性のワイヤー
規格 セット
AWG24 30m 30m 30m 30m - -
AWG26 30m 30m 30m 30m 30m -
AWG28 30m 30m 30m 30m 30m -
AWG30 15m

30m
15m

30m
15m

30m
15m

30m
30m 15m

VCTF線(ビニルキャプタイヤコード)


可とう性・柔軟性に優れており、全心線がカラーコード
及びマーキング処理により結線時の識別が簡単に行えます
OA機器・FA機器・音響機器等の接続に使用します
線径 2芯 3芯 4芯 5芯 6芯 7芯 8芯
0.3SQ 1m 1m 1m - - - -
0.5SQ 1m 1m 1m 1m 1m 1m 1m
0.75SQ 1m 1m - - - - -
1.25SQ 1m - - - - - -
2SQ 1m - - - - - -

VFF線(ビニル並行コード)


電化製品の電源コード等に使用します。
耐水性・加工性・着色性等に優れています。
定格温度60℃、定格電圧300V以下
線径 白黒
0.3SQ - - - 1m
0.75SQ 1m 1m 1m -
1.25SQ 1m 1m 1m -
2SQ 1m 1m 1m -

VVF線(ビニル絶縁電線)


絶縁体、シースが自己消火性であるため安全です。
適度な柔軟性を維持できるケーブルとなります。
住宅及び建築物の屋内配線などに
線径 2芯 3芯
1.6mm 1m 1m
2.0mm 1m 1m

フラットケーブル


引裂性に優れており、各線心の判別が容易です。
非融着部で各線心の動きに制約がないため、自由に配線方向を変えることができます。
コンピュータ・データ転送機器・通信機等の内部配線用
タイプ 6芯 10芯 14芯 16芯 20芯 26芯 30芯 34芯 40芯 50芯
ストレートカラー形 - 1m 1m 1m 1m 1m 1m 1m 1m 1m
ツイストペア形 - 1m - 1m 1m 1m - 1m 1m 1m
その他 1m 1m 1m - - - - - - -

同軸ケーブル


【C形・75Ω】
電気特性・インピーダンスが安定しています。テレビの配線や75Ωの高周波機器の接続・内部配線に使用します
【D形・50Ω】
アマチュア無線や50Ωの高周波機器の接続・内部配線に使用します。広帯域に渡り低在波比が小さく高周波特性に優れ、安定した電気特性を示します。
規格 1m 3m 5m 10m 15m 20m 30m
1.5 C形  D形 - - - - - -
3 C形  D形 - - - - - -
5 C形  D形 C形 C形  D形 C形  D形 C形 C形  D形 C形  D形

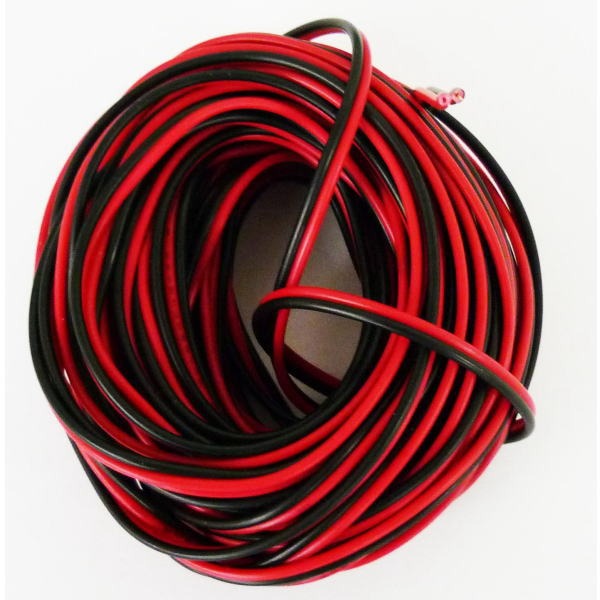

スピーカーコード


耐水性、可とう性、加工性、着色性等に優れております
スピーカーコードとして、またバッテリー、蓄電池、インバータ等の配線に
線径
0.3SQ 1m - 1m
0.5SQ 1m 1m 1m
0.75SQ 1m 1m 1m
1.25SQ 1m 1m 1m
その他スピーカーコード

電話線


電話回線とモデム内蔵パソコン、モデム、FAX、電話機などを接続するケーブルです
芯数
2芯 1m 1m
4芯 1m 1m
6芯 1m -
8芯 1m -

UEW線(ポリウレタン銅線)


皮膜を除去することなく
はんだ付けができる電線となります
モータ・トランス・電子部品コイル等に使用します
線径 長さ/重さ
0.2mm - 20m 200g - -
0.26mm - 20m - - 1kg
0.29mm - 20m - 500g 1kg
0.32mm - 20m - 500g 1kg
0.4mm 10m - - 500g 1kg
0.5mm 10m - - 500g 1kg
0.6mm 10m - - 500g 1kg
0.65mm 10m - - 500g 1kg
0.8mm 10m - - 500g 1kg
1mm 10m - - 500g 1kg

CT-SB線(ツイストペアケーブル)


心線の色分けにより識別が容易です。
ノイズに強く漏話特性に優れています。
コンピューター・OA機器等の端末のインターフェイス用として
規格 3ペア 4ペア 6ペア 7ペア 18ペア
AWG26 1m 1m 1m 1m 1m

MVVS-S線(マイクロホン用ビニルコード)


編組シールドを施しているので、放射ノイズや外部ノイズの影響に対して高い抑制効果が得られます。
OA機器、FA機器、音響機器および通信機器などの配線に使用します
線径 1芯 2芯 3芯 4芯
0.2SQ 1m 1m 1m 1m
0.3SQ 1m - 1m 1m
0.5SQ 1m 1m - -
0.75SQ 1m 1m - -
1.25SQ 1m - - -
