	MAIL MAGAZINE No.1364 2021.01.21

◇アンテナ付きでLoRa通信の評価が簡単にできる
　2.54mmDIP化基板「LRA1-ADB2-M」「LRA1-ADB2A-SMA」好評発売中！

◇GPSアンテナ付きで高精度に位置を知ることができる
　RTKポータブル・センチメートル測位キット「MZ-M5F9PAll」好評発売中！


		アンテナ付きでLoRa通信の評価が簡単にできる 2.54mmDIP化基板「LRA1-ADB2-M」「LRA1-ADB2A-SMA」好評発売中！

　今回は、株式会社アイ・ツーが開発したLoRa/FSKモジュール「LRA1」を2.54mmピッチのDIPに変換した「LRA1-ADB2-M」と「LRA1-ADB2A-SMA」をご紹介します。

　LoRaは、免許不要のISMバンドを使用したLPWA(Low Power Wide Area：低消費電力/長距離)通信の一つです。米国セムテック社が開発し、LoRaアライアンスが規格の整備と普及活動を行っています。日本では、920MHz帯(920～928MHz)を使用できます。LoRaの規格では10年以上の電池寿命と15kmの通信距離を要求していますが、伝送速度は300～10kbpsと低速です。変調方式は、スペクトラム拡散によるLoRa変調とGFSK変調を使用しています。LoRaは物理層の規格であり、ネットワークで必要となる通信プロトコルの規格はLoRaWANになります。LoRaは、端末ごとに通信費用がかからないので、大量に導入しても運用コストを抑えることができます。

　アイ・ツー社は、昨年、LoRa通信用の組み込みデバイスとしてLoRa/FSKモジュール「LRA1」を開発し販売を開始しました。LRA1は外形が13mm×18mm×2.4mmと超小型で、電源電圧1.8V～3.6Vで動作します。スリープ時の消費電流が0.7μA以下と小さく、電池による長時間の運用が可能です。Basicインタプリタを内蔵しており、外付けCPUがなくても動作します。技術基準適合は認証済みです。このモジュールは日本国内で使用することを前提に設計されており、技適から外れる電波は出さないように制御されています。

　アイ・ツー社では、LRA1の評価や試作を容易にするために、LRA1の端子を1.27mmピッチに変換した「LRA1-ADB1」と2.54mmピッチに変換した「LRA1-ADB2」というDIP化基板を販売しています。さらに今回、アンテナが付属して2.54mmピッチに変換するDIP化基板「LRA1-ADB2-M」と「LRA1-ADB2A-SMA」を新たに開発しました。「LRA1-ADB2-M」は、モノポールワイヤアンテナを使用するタイプで、「LRA1-ADB2A-SMA」はSMAアンテナ(型番:MEGWX-282XSAXX-920)を使用するタイプです。どちらも基板のサイズは、54mm×22.8mmとなっています。

LoRa/FSKモジュール(2.54mm)DIP化ボード(ワイヤアンテナタイプ)【LRA1-ADB2A-M】　6,250円
LoRa/FSKモジュール(2.54mm)DIP化ボード(SMAアンテナタイプ)【LRA1-ADB2A-M】　7,800円


		GPSアンテナ付きで高精度に位置を知ることができる RTKポータブル・センチメートル測位キット「MZ-M5F9PAll」好評発売中！

　ここでは、ZEPエンジニアリングが企画し製品化した、RTK法によるセンチメートル測位キット「MZ-M5F9PAll」をご紹介します。「MZ-M5F9PAll」は、ジオセンス社が開発したM5F9Pモジュールに、M5Stack BasicやGPSアンテナ、ファームウェア書き込み済みのSDカードなどをセットにしたオールインワン・キットです。RTK技術を採用することで、センチメートル級の高精度の測位ができます。

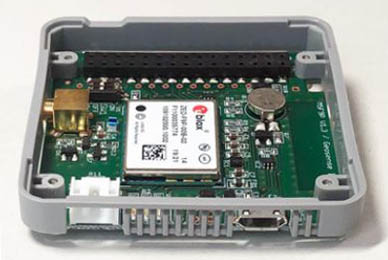

＜　M5F9Pモジュール　＞

　M5F9PモジュールはM5Stackと積み重ねて使用できるようにサイズを合わせて設計されていて、M5Stackコアに接続することで簡単にボタンとディスプレイ付きのデバイスになります。M5F9Pモジュールは、u-blox社製の2周波RTK受信用IC「ZED-F9P」を搭載しています。

　RTK(Realtime Kinematic)は、GPSによる位置測定の精度をより向上させる技術です。一般的なGPSによる測位は単独測位と呼ばれ、4つ以上のGPSやGNSSの衛星から信号を受信して、各衛星からの距離を測定することで位置を算出します。この方法は様々な誤差が積み重なるため、位置の精度は10～15m程度といわれています。

　RTKは、相対測位と搬送波測位という2つの技術を採用することで精度を高めます。相対測位は、基準となる受信機で測定した信号と知りたい位置で測定した信号の差を取り、共通する誤差をキャンセルします。また、搬送波測位は、GPSで使用される電波の波長の長さが約20cmであることを利用し、波の数をカウントすることで衛星までの距離と方位を算出します。これらにより、誤差が数cmという精度を実現しています。

　「MZ-M5F9PAll」には、GNSSアンテナ接続用のMCXコネクタとJST-PH3ピンコネクタ、microUSBコネクタが付いています。MCXコネクタにアンテナを接続し、USBケーブルをパソコンに接続すると、u-centerというWindowsのアプリでZED-F9Pからの測位データを取得することができます。用途は、無人搬送ロボットやドローン、車いす、盲人誘導、3次元計測などに使用できます。

RTKポータブル・センチメートル測位キット(アンテナ付き)
【MZ-M5F9PAll】　79,800円
