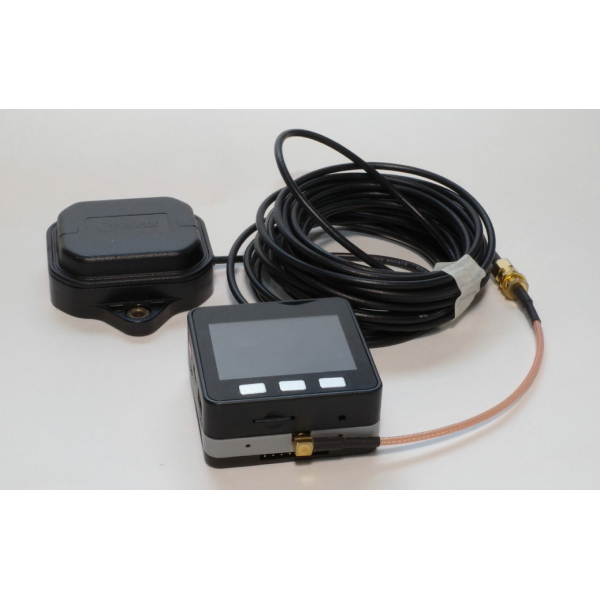

RTKポータブル・センチメートル測位キット(アンテナ付き)【MZ-M5F9PAll】

RTKポータブル・センチメートル測位キット(アンテナ付き)【MZ-M5F9PAll】

メーカー名:
型番:
MZ-M5F9PAll
数量

1個以上
¥79,800.00
(税込¥87,780.00)
納期:
ただいま入荷待ちです

申し訳ございません

RTKポータブル・センチメートル測位キット(アンテナ付き)【MZ-M5F9PAll】の概要


詳しくは,https://www.marutsu.co.jp/pc/static/contact/index までお問い合わせください。

------------------------
設計・開発:株式会社ジオセンス
企画:ZEPエンジニアリング株式会社
-----------------------





●関連製品
(1)M5Stack Gray(9軸センサ搭載)【M5STACK-GRAY】

(2)ZED-F9P RTKシステム開発用モジュール M5F9P(ジオセンス社)

------------------------

●主な特徴と応用
・無人搬送ロボット/ドローン,車いす,盲人誘導
・電池,LCDモニタ,Wi-Fiを搭載
・スタンドアロン測位可能.測位中はパソコン不要
・アンテナ入力チャネル 3
・3次元コンパスを製作可能
・見通し最大100m×100mの広域フィールド計測可能
・SDカードに測位データ(テキスト形式)を保存
・基準局にも移動局にもなる
・GoogleのAPIキーがあれば,現在地の地図や航空写真を表示できる
・920MHzモデム・モジュールと接続して使うことができる

●キットの内容物

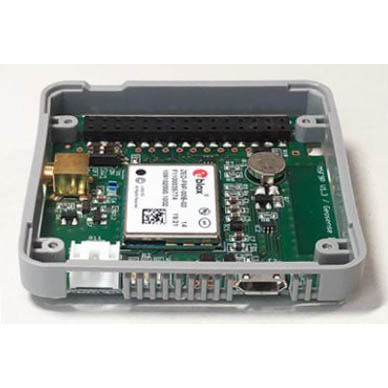

・ZED-F9P
・電池(MS621FE)
・MCX-SMA変換コネクタ
・MCX-SMAケーブル
・JST-PH3ピン・ケーブル
・M5Stack Basic
・Proto Module
・SDカード(4Gバイト)
・アンテナu-blox ANN-MB-00
・ファームウェア書き込み済み
ほか

------------------------
●説明
 本キットは,ジオセンス社が開発したM5F9Pキットにアンテナ,SDカード,ファームウェア書き込みなどをしたオールインワン・キットです.

 RTK(アールティーケー,Real-Time Kinematic)とは,GPSを使った測位法の1つです.

 RTKが高精度を出せる鍵は,位置を測りたい受信機(移動局)のほかに,正確な位置のわかっている基準局でもGNSS衛星の電波を受信し,電波の位相まで使って正確な位置の差を求めるところです.そのため,RTKには基準局の受信データを受け取るための通信機能が欠かせません.

 Wi-Fiによる通信機能を持つM5Stackと,RTK測位演算機能を持つZED-F9Pを組み合わせることで,コンパクトにRTK測位による測位とロギングを可能にしたのがこのセットです.モバイルWi-Fiルータやスマートフォンのテザリング機能を使って,インターネット経由で基準局のデータを取得できます.

 M5Stackには,その名のとおり,加速度センサやアナログ回路が充実したさまざまなユニット・オプションが用意されており,機能拡張性の極めた高い最新のマイコン・キットです.学生の間でも人気の高いArduino IDEでプログラムを開発することができます.

●より詳しい情報
▲M5F9P(ジオセンス社)取扱説明書
http://www.geosense.co.jp/html/gijo_m5f9p_manual.html#s20.4
▲M5F9Pの開発の過程
(1)RTK受信機 ZED-F9P on M5Stackの試作(その1)

(2)RTK受信機 ZED-F9P on M5Stackの試作(その2)

(3)RTK受信機 ZED-F9P on M5Stackの試作(その3)

(4)2台のRTK受信機M5F9Pによる盲人用ガイドの実験

(5)RTK受信機M5F9P(ZED-F9P)+ソフトバンク 走行テスト 山陽道,名神

▲M5F9Pボードの回路図
