M5Paper【M5STACK-K049】

M5Paper【M5STACK-K049】

メーカー名:
型番:
M5STACK-K049
品質ランク:
M1
数量

1個以上
¥8,400.00(税抜)
自社在庫数
18

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

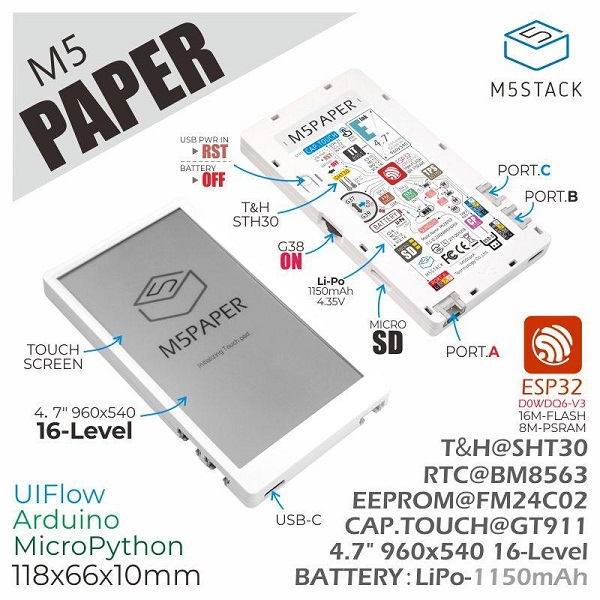

M5Paper【M5STACK-K049】の概要

タッチ操作可能な電子ペーパーを搭載したM5Stackのコアデバイス


Espressif社の無線モジュールESP32-D0WDQ6-V3、グレイスケール16階調対応の超大型540×960 4.7インチの電子ペーパーを搭載したM5Stackのコアデバイスです。操作用の多機能ボタン、SHT30温度/湿度センサー、物理ボタン、データ格納用のmicroSDカードスロットを内蔵しています。ディスプレイは静電容量式タッチスクリーンで、2点タッチと各種ジェスチャーコントロールに対応します。1150mAhのリチウムポリマーバッテリーにより長期間の動作が可能です。バッテリーの寿命はRTC(BM8563)によりディープスリープモードに設定し、必要に応じてウェイクアップすればさらに節約できます。

【ご注意】
※裏面ラベルに若干の気泡が入っていることがあります。
※長時間紫外線に暴露するとディスプレイに修復不可能なダメージを起こす場合があります。
※M5Paperの消費電力管理の仕組みはCOREやStickCと異なっています。ご利用の際は、PWRボタンを電源オンに使用してください
(ボタンを2秒長押し)。
※デバイスをシャットダウンする必要がある場合は、ソフトウェアAPIをお使いいただくか、USB給電をしない状態で背面のリセットボタンを押してください。


●特長

・ESP32標準搭載ワイヤレス機能(Wi-Fi/Bluetooth) ※工事設計認証済み
・16MBフラッシュ、8MB PSRAM
・低消費電力ディスプレイ
・マルチポイントタッチスクリーン
・視野角180度
・磁石内蔵
・1150mAhバッテリー内蔵
・拡張性:HY2.0-4P外部拡張ポート ×3

●仕様

搭載SoC:ESP32-D0WDQ6-V3240MHzデュアルコア、600DMIPS、520KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ16MB
PSRAM8MB
入力電圧5V/500mA
拡張ポートUSB Type-C ×1、HY2.0-4P ×3、microSDカードスロット
電子ペーパー4.7インチ / 540×960 EPD_ED047TC1
グレースケール:16階調、表示エリア:58.32×103.68mm
物理ボタン多機能ボタン ×1、リセットボタン ×1
RTCBM8563
アンテナ2.4GHz 3Dアンテナ
外部ピンG25、G32、G26、G33、G18、G19
バッテリー1150mAh/3.7V
動作温度範囲0℃~+40℃
本体重量約86g
本体サイズ118×66×10mm


【資料】
製造元ドキュメントページ
 Arduino IDEクイックスタート
・データシート
 ESP32
 SHT30
 BM8563
 SY7088
 GT911
