RISC-Vを搭載したオールインワンAIoT開発プラットフォーム AIやIoTの学習に適した「Sipeed Maix Amigo」好評発売中！

　今回は、カメラとディスプレイを内蔵しエッジIoT機器向けに開発されたSipeed社製の「Sipeed Maix Amigo」をご紹介します。Sipeed社は2018年に中国深せんで設立されたベンチャー企業で、RISC-VベースのAIボードであるMaixシリーズを開発し販売しています。

　「Sipeed Maix Amigo」は、AIやIoTの学習に使用できるオールインワンのプログラマブルAIoT開発キットです。顔認識システムや音声スキャン/音声データ処理などに適しています。メインとなるSoCにはCanaan Creative社製のKendryte K210を採用し、フロントとリアに2個のカメラ(30万画素)、3.5インチTFT静電容量式タッチスクリーン(320×480)、リチウム電池(520mAh)、スピーカー、マイク、2つのUSBポートなどを搭載しています。メモリには8MBのSRAMに加えて、ストレージ用に16MBフラッシュとmicroSDカードスロット(最大128GB)を搭載しています。

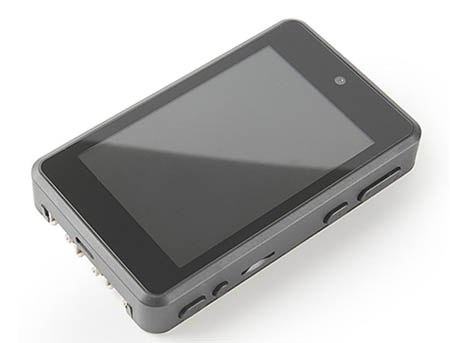

＜ Sipeed Maix Amigo ＞

　K210は画像認識と音声認識に特化したAIプロセッサで、400MHzで動作し独立したFPU(浮動小数点演算ユニット)を持つ2つの64ビットRISC-V(RV64GC)コアを搭載しています。その他に、畳み込みニューラルネットワークを計算するためのKPU(Knowledge Processing Unit)、マイク入力を処理するAPU(Audio Processing Unit)、FFT(高速フーリエ変換)アクセラレータなどを搭載し、最大処理能力は1TOPS(1秒あたりの演算が1兆回)です。周辺機能としては、DVP、JTAG、OTP、FPIOA、GPIO、UART、SPI、RTC、I2S、I2C、WDT、タイマー、PWMなどが利用できます。DVP(Digital Video Port)はカメラ画像の処理用として使用し、FPIOA(Field Programmable IO Array)はポートに機能を割り当てるために使用します。

　また、アプリケーションの開発用としてMaixPyというファームウェアが搭載されています。MaixPyはRISC-Vコアを採用したデバイス用にMicroPythonを移植した開発環境で、Pythonによるプログラムにより顔認識アルゴリズムを直接呼び出し、MicroPythonファイルを生成してフラッシュメモリに書き込んで実行させることができます。なお、開発環境としてはArduino IDEやPlatformlO IDEなども使用することができます。

Sipeed Maix Amigo 【102110463】　6,000円

　ZEPエンジニアリングが企画した技術解説記事「オール・トランジスタ4ビットCPU製作とFPGA開発」を[Vol.1]から[Vol.4]を順に現在公開中ですのでご紹介します。

　CQ出版社発行のトランジスタ技術誌2020年5月号におきまして、「大解剖! CPUはこうやって動いている」と題し、ディスクリートトランジスタを使った4ビットCPUを作成してマイコンの動作を解明するという特集が企画されました。マルツエレックではCQ出版社と連携してこの4ビットCPUに関連する部品セットを販売していますが、ここでご紹介するのはこの4ビットCPUの設計方法に関する解説記事です。

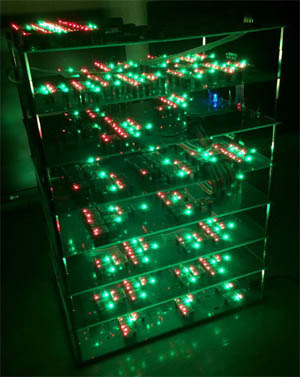

＜ CPU組み立てキットが完成したようす ＞

　この技術解説記事は、4ビットCPUの製作者である別府伸耕氏が執筆されたもので、コンピュータの心臓部である「中央処理装置：CPU」を実際に作りながら、その動作原理を学んでいきます。CPUの働きを学ぶことを主眼としていますが、FPGAを使いこなす上でも重要な知識になります。

　・Vol.1 ノイマン型CPUの設計
　・Vol.2 CPUの設計
　・Vol.3 Lチカで学ぶFPGA開発体験
　・Vol.4 CPUのROM，PC，ALUの設計

●開発者/著者 別府伸耕氏の略歴
　2011年 東京工業大学 工学部 電気電子工学科卒
　2013年 東京工業大学大学院 理工学研究科 電子物理工学専攻
　2013年 株式会社アドバンテスト入社
　2016年 株式会社村田製作所入社
　2019年 リニア・テック設立

　マルツエレックでは、トランジスタ技術2020年5月号の付録基板に必要な部品セットおよび4ビットCPUを作成するために必要な基板セットを販売しています。マルツエレックが提供する部品セットと組み立てサービスは、下記のとおりです。

(1)「付録基板用部品セット」
　これは、24枚の付録基板を完成させるために必要な部品セットです。

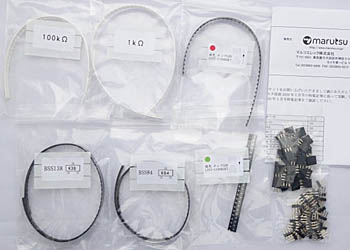

＜ 付録基板用部品セット ＞

(2)「デジタル回路実験セット(S)」
　これは、付録基板と同じ基板が1枚とその部品セットに、動作チェッカキットを加えたセットです。動作チェッカキットもはんだ付けが必要です。

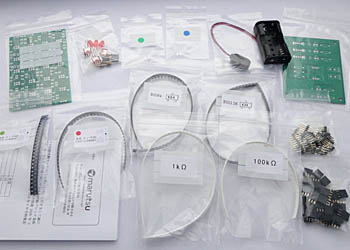

＜ デジタル回路実験セット(S) ＞

(3)「CPU組み立てキット」
　これは、1738石のフルデイスクリート4ビットCPUを製作するために必要な部品と基板(336枚)のセットに、動作チェッカキットと車体を取り付けてロボットにするための足回りを加えたセットです。

(4)上記(3)のセットの組み立てサービス(納期約1か月)

付録基板用部品セット 【MTG-2005-OP】　1,800円
デジタル回路実験セット(S) 【MTG-2005-SET】　2,710円
CPU組み立てキット 【CPU1738】　50,000円
「CPU組み立てキット」の組み立てサービス 【BTM-0-AS】　90,000円
