デジタル回路実験セット(S)【MTG-2005-SET】

デジタル回路実験セット(S)【MTG-2005-SET】

メーカー名:
型番:
MTG-2005-SET
数量

1セット以上
¥2,710.00
(税込¥2,981.00)
自社在庫数
20セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

デジタル回路実験セット(S)【MTG-2005-SET】の概要

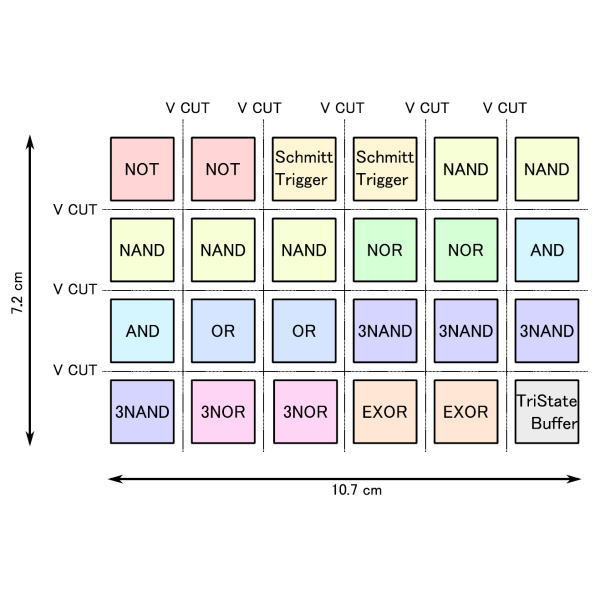

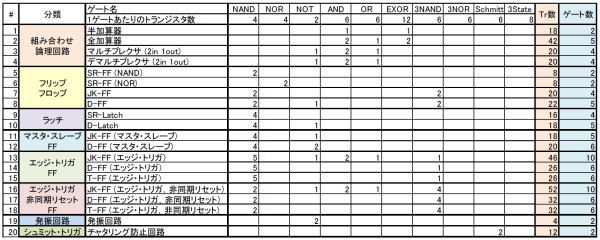

CQ出版社が発行するトランジスタ技術 2020年5月号の特集『大解剖!CPUはこうやって動いている』に沿って実験/学習を行うことができる実験セットです。2×3mmのチップトランジスタをはんだ付けすることで、基本的なゲート回路の実験ができる小基板のセットです。基板で作った「ゲート回路」を組み合わせることでディジタル回路の実験(20種類)ができます。詳しい説明は、トランジスタ技術2020年5月号の特集記事をご確認ください。

※トランジスタ技術 2020年5月号の付録基板と同一のものが含まれています。

●仕様

・トランジスタ技術 2020年5月号付録と同じデジタル回路ブロック基板
・動作チェッカー基板

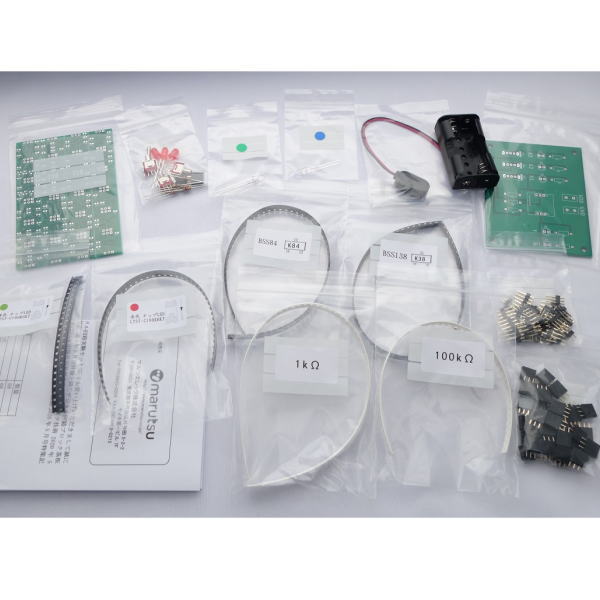

・部品

【部品リスト・デジタル回路ブロック】

Nch MOSFET【BSS138】
68
Pch MOSFET【BSS84】68
抵抗 1kΩ:1608サイズ
50
抵抗 100kΩ:1608サイズ24
LED 赤:1608サイズ74
LED 緑:1608サイズ50
ピンヘッダ:3ピン48
ピンソケット:3ピン48

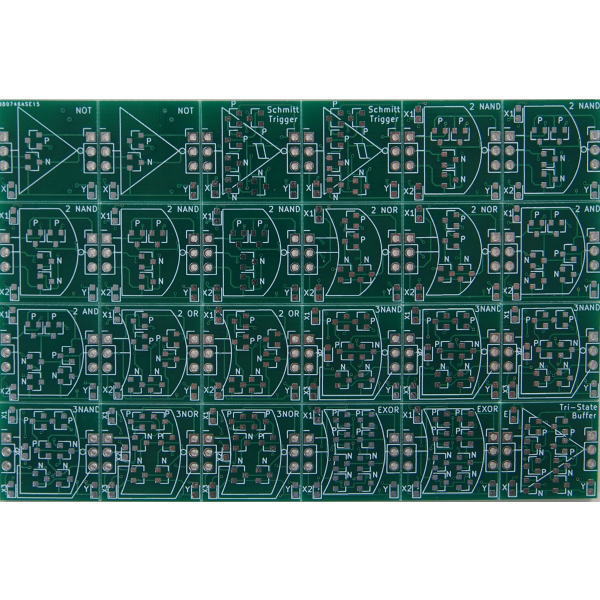

デジタル回路ブロック基板
24個セット×1


【部品リスト・動作チェッカー】

1/4W カーボン抵抗 1kΩ
5
1/4W カーボン抵抗 100kΩ3
トグルスイッチ:基板取り付け用3
ピンソケット:3ピン3
LED 赤:φ53
LED 緑:φ51
LED 青:φ51
電池ボックス:単3×21
電池ボックス用スナップ
1
動作チェッカー基板
1


【資料】
動作チェッカ制作手順

【注意事項】
※本製品は、医療機器、軍事・航空・宇宙機器・原子力制御機器、各種安全装置など故障や誤動作によって人体に危害を及ぼすような機器、および高い信頼性が要求される機器への使用は想定しておりませんので、これらの用途に使用しないでください。また、使用によって発生した損害などについて、弊社はその責任を負いません。
