高精度で物体検出や人物検出に活用できる ToFセンサーTMF8801モジュール基板「MEVA-TMF8801」好評発売中！

　マルツエレックは、ams AG社製のToFセンサーTMF8801を搭載したモジュール基板「MEVA-TMF8801」を開発し、販売を開始いたしました。「MEVA-TMF8801」は、TMF8801のVDD、SDA、SCL、EN、INT、GPIO0、GPIO1、GNDの各端子をヘッダピンに引き出して扱いやすくしたボードです。

＜ MEVA-TMF8801 ＞

　ams AG社は、オーストリアのシュタイアーマルク州に本拠を置くアナログ半導体メーカーです。1981年に、オーストリアの鉄鋼メーカーVoestalpine AGと半導体メーAMI Semiconductorsのジョイントベンチャーとして設立されました。

　TMF8801は、高精度に1次元の深度(物体との距離)を検出できるToFセンサーです。ToF(Time of flight)は、パルス状の光や超音波を対象物に照射し、反射して返ってくるまでの時間を計測して距離を測定する技術です。TMF8801は、サブナノ秒の光パルス(30Hzで940nmの面発光レーザー)を照射し、パルスの往復時間を測定します。ちなみに、サブナノ秒とは1ns(ナノ秒)に近い1ns以下の時間を意味しますが、時間の単位ではありません。1nsは10^－9秒で、距離に換算すると1GHzの電波の1周期に相当します。

　TMF8801で検出できる距離は2cm～250cmで、高感度の単一アバランシェフォトダイオード(SPAD)と高速でコンパクトな時間/デジタルコンバータを使用して、±5％以内の高精度な距離測定を実現しています。また、対象物の色や反射率、テクスチャに関係なく検出でき、太陽光などのバックグラウンドライトノイズはフィルターによって最小限に抑えられています。さらに、カバーガラスを検出し、汚れや汚染物質をヒストグラム処理により補正して、高い信号対雑音比(SNR)を実現しています。

　TMF8801は2.7V～3.3Vの電源電圧で動作し、検出したデータはI2C(1.8V)により出力されます。用途は、物体の検出や人数の計測、ロボットやドローンの衝突回避、自動車のナビゲーション検出など様々な応用が可能です。

ToFセンサー TMF8801モジュール基板 【MEVA-TMF8801】 ￥3,200(税込￥3,520)

　マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただいています。学校などにおいて実験装置や電子教材を用意したいというご要望や、企業などでの試作品を作ってみたいという計画などがございましたら、マルツエレックの「ものづくり一貫サービス」を是非ご検討ください。
これまでの電子回路の設計事例としては、

・電源回路/同期整流回路/インバータ回路
・モーター制御回路
・センシング回路
・2次電池アプリケーション回路
・LEDドライブ回路
・メガソーラーシステム回路

などがあります。その他の回路設計についてもご要望にお応えいたします。

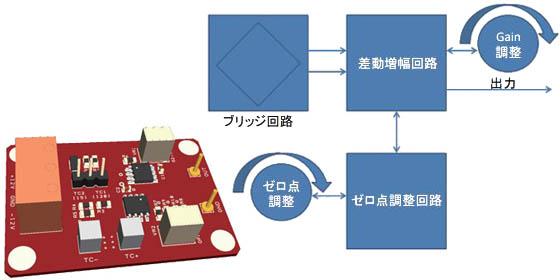

＜ 製作したブリッジ回路入力増幅回路基板とブロック図 ＞

　マルツエレックが実際に行ったものづくり事例として、「ブリッジ回路入力増幅回路基板」をご紹介します。

　ここで製作したのは、熱電対のブリッジ回路で得られた検出電圧を、必要な電圧レベルまで差動増幅回路で増幅して出力する小型の回路基板です。差動増幅回路には正負電源を採用しています。Gain調整とゼロ点調整回路により、応用範囲の広い基板を実現しています。熱電対の種類に応じて、ブリッジ回路の構成を選択することができます。

　本回路基板を製作するにあたっては、アナログ回路の確度を向上させるため、試作する前にSPICEシミュレーションにより検証を行っています。最適な差動増幅回路を実現するキーデバイスの選定を行い、運用しやすいコネクタの選定などを行って設計しています。

　マルツエレックでは回路設計だけでなく、部品の調達や基板の製造と実装、ハーネスやケースの加工まで行っています。詳細は、下記のWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。
