◇プロ仕様の万能計測器Analog Discovery Pro
　2ch入力の「ADP3250」と4ch入力の「ADP3450」好評発売中！

◇回路設計から部品の調達、基板製造/実装、ハーネス/ケース加工まで
　マルツエレックの「プロトファクトリー」を是非ご活用ください

ラズパイ×Pythonで動かしながら学ぶモータ制御入門【Raspberry Pi＆モータ制御実験ボード付き】～メカトロニクスの基本からPID制御/ゲイン・チューニング，モデル・ベースの制御系設計まで～


		プロ仕様の万能計測器Analog Discovery Pro 2ch入力の「ADP3250」と4ch入力の「ADP3450」好評発売中！

　今回は、Digilent社が開発した万能計測器Analog Discovery Proシリーズの「ADP3250」と「ADP3450」をご紹介します。Analog Discovery Proは、アナログ入力に加えて16のデジタルチャンネルを備えたミクストシグナルオシロスコープです。「ADP3250」はアナログ入力が2チャンネル、「ADP3450」が4チャンネルであること以外は、どちらも同じ仕様です。

Digilent ADP3250

　オシロスコープやネットワークアナライザといった従来の測定器は、波形やスペクトラムの観測、ネットワーク解析というように用途が限定されていましたが、Analog Discovery Proシリーズは設定を変えることで、いくつもの計測器に変身できるフレキシブルな測定器です．

　すなわち、オシロスコープ、信号発生器、電源、電圧計、データロガー、ロジックアナライザ、パターンジェネレータ、スタティックI/O、スペクトラムアナライザ、ネットワークアナライザ、インピーダンスアナライザ、プロトコルアナライザとして使用することができます。

　100万円以上するものもある機能が限定された従来の測定器よりもはるかに廉価であるにもかかわらず、波形やスペクトラム観測、ネットワーク解析だけでなく、LabVIEWを使った変調解析や自動計測まで行うことができます。

Digilent ADP3450

　従来から販売されているAnalog Discovery 2は教育を目的としていましたが、Analog Discovery Proは、本格的な研究開発や製品設計に使用できるプロ仕様となっています。
　Analog Discovery 2と比べて帯域や周波数、データログ容量などが大幅に改善されており、Linux OSを実装したプロセッサを搭載しているので、イーサネット経由でリモートで制御することも可能です。

　アナログ入力の帯域幅は55MHz以上、サンプリングレートは100Mspsで分解能は14ビットです。デジタル入出力のサンプリングレートは125Mspsで分解能は16ビットです。外部インターフェースは、USB2.0とイーサネットを備えています。
　制御ソフトには、Analog Discoveryシリーズ共通のWaveFormsを使用します。

●技術解説記事
　自宅で設計・開発！USBミクスト・シグナル・アナライザ
　Analog Discovery Pro 3000 誕生
　～RF信号処理システム設計，リモート制御，LabVIEW連携が可能に～
　https://www.zep.co.jp/tkatou/article/z-adpro-da1/

●1月21日生ライブ配信/1月21日～22日録画配信
[講師実演]自宅で学ぶディジタル無線通信の基礎と実験
　～USB測定器 Analog Discovery Pro×LabVIEW/Matlabで電波の信号処理技術を学ぶ～
　https://www.zep.co.jp/tkatou/web_seminar/adpro/index.html

Analog Discovery Pro ADP3250 【410-394-1】￥98,450(税込￥108,295)
Analog Discovery Pro ADP3450 【410-394】￥142,450(税込￥156,695)


		回路設計から部品の調達、基板製造/実装、ハーネス/ケース加工までマルツエレックの「プロトファクトリー」を是非ご活用ください

　マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただく「プロトファクトリー」事業を行っています。学校などにおいて実験装置や電子教材を用意したいというご要望や、企業などでの試作品を作ってみたいという計画などがございましたら、マルツエレックの「プロトファクトリー」を是非ご検討ください。

　これまでの電子回路の設計事例としては、
・電源回路/同期整流回路/インバータ回路
・モーター制御回路
・センシング回路
・2次電池アプリケーション回路
・LEDドライブ回路
・メガソーラーシステム回路
などがあります。その他の回路設計についてもご要望にお応えいたします。

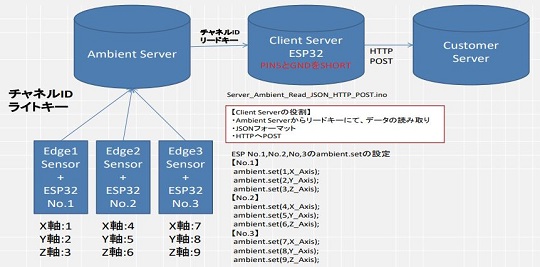

Ambientサービスを活用したセンシングデータ収集システム

　マルツエレックが実際に行ったものづくり事例として、「Ambientサービスを活用したセンシングデータ収集システムの製作」をご紹介します。今回製作したのは、エッジ端末で収集したデータをサーバーに送るデータ収集システムです。
　ここでは、複数のセンサで収集したデータをエッジ端末に搭載したESP32で処理し、Wi-Fiによりクライアントサーバーに転送してAmbientサービスを用いて可視化を行うシステムを作成しました。
　AmbientのチャネルIDのライトキーとリードキーを活用しています。クライアントサーバーではJSON規格に変換してサーバーにPOSTし、そこでさらにデータ処理を行う構成になっています。

　Ambientは、アンビエントデーター社が提供しているマイコンなどから送られるセンサデータを受信し、蓄積して可視化(グラフ化)するサービスで、細かな初期設定をしなくても送ったデータをリアルタイムでグラフ化することができます。8チャンネルまでは無料で使用できます。

　クライアントサーバーとエッジ端末には、無線機能を搭載しているESP32を使用し、シンプルな構成で低価格を実現しています。回路設計と筐体設計を行い、ケースに回路基板を格納しています。

　マルツエレックでは回路設計だけでなく、部品の調達や基板の製造と実装、ハーネスやケースの加工までを行う「プロトファクトリー」を展開しています。
　詳細は、下記のWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。

▽プロトファクトリー
　　https://www.marutsu.co.jp/pc/static/protofactory/index

▽ものづくり相談受付フォーム
　　http://sv.marutsu.co.jp/enquete/?id=16
