R-Car H3 Starter Kit V3.0【RTP0RC77951SKBX010SA03】

数量
納期:
お問合せ下さい

商品説明

画像認識やHMIなど車載コンピューティング用の開発キット
参考価格:112,800円(税別)

R-Car H3 Starter Kit V2.0【RTP0RC77951SKBX010SA03】
上記商品の仕様違いとなります。
※仕様変更点
 ・eMMC容量:32GB(Sandisk)→128GB(Samsung)
型番に変更はございません。

【注意事項】
・本商品の販売対象は、法人様・学校法人様に限らせて頂きます。
 また、上記の場合でも、メーカーの都合により、販売をお断りさせて頂く場合がございますので、予めご了承ください。
※ 各法人様 2個までの購入とさせて頂きます。

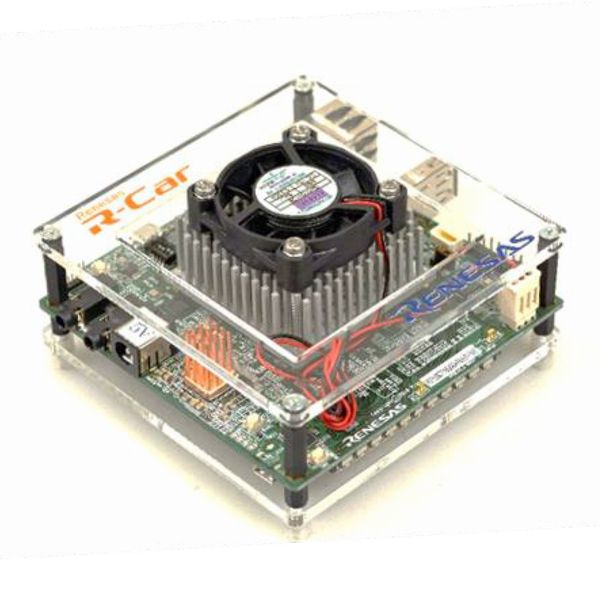

画像認識やHMIなど高い専門性を持つプロフェッショナルなエンジニアのための新開発キット

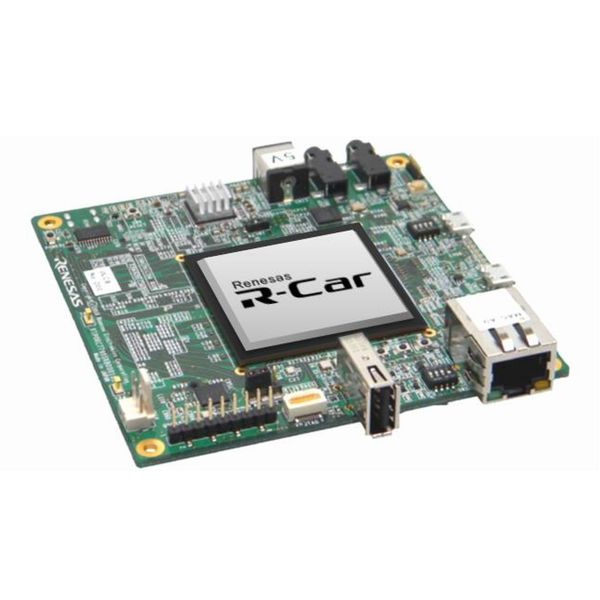

R-Car スタータキットの特長
R-Carスタータキットは、車載Linux環境を新規参入のエンジニアでも容易に実現できるように設計された開発キットです。低価格なので1人1台で、専門性の高いプロフェッショナル・コミュニティに向けた車載ソフトウェアの開発プラットフォームとしてご利用いただけます。先進的なHMIソフトウェアや、コグニティブ・コンピューティングを支援する強力なコンピューティング・ライブラリを提供し、車載実績のあるQNXのリアルタイムOSなどをサポートしています。

車載コンピューティングの開発に必要な周辺インターフェースを実装しています。さらに、R-Carのすべての周辺端子を使用できる440ピンの拡張ポートを用意し、シンプルな最先端のコンピュータービジョン開発環境から、統合コクピットのような大規模システムのプロトタイピングまで、幅広いコンピューティング用途で利用可能です。

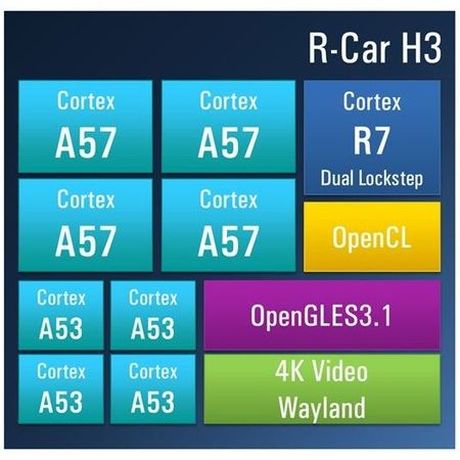

CPUR-Car H3搭載
・ARM Cortex-A57(ARMv8) 1500MHz/1600MHz/1700MHzクワッドコア、NEON/VFPv4、L1キャッシュI/D 48K/32K、L2キャッシュ2MB
・ARM Cortex-A53(ARMv8) 1200MHzクワッドコア、NEON/VFPv4、L1キャッシュI/D 32K/32K、L2キャッシュ512K
・2チャネルのLPDDR4、各64ビット幅のメモリコントローラ
・3Dグラフィックエンジン
・ビデオプロセッシングユニット
・3チャンネルディスプレイ出力
・6チャンネルビデオ入力
・SD Cardホストインターフェース
・USB3.0、USB2.0インターフェース
・CANインターフェース
・イーサネットAVB
・PCI Expressインターフェース
メモリ・内部384KBシステムRAM
・64MB HyperFlash(512Mビット)
・16MB QSPIフラッシュ(128MB)、1ヘッダQSPIモジュール
・microSDカードスロット
・DDR(8GB) Samsung製 / eMMC(128GB) Samsung製
端子・CN1 拡張コネクタ440ピン
・CN2 QSPIフラッシュモジュール
・CN3 デバッグJTAG
・CN4 HDMI
・CN5 USB 2.0
・CN6 プッシュプルmicroSDカードソケット
・CN7 イーサネットコネクタRJ45
・CN8 LINEアウト
・CN9 MIC入力
・CN10 デバッグシリアル
・CN11 CPLDプログラミングJTAG
・CN12 デバッグシリアル
・CN13 主電源入力(DC5V)
・CN14 CPUファン
ボード仕様
・外形寸法:100mm×100mm
・高さ:57mm(ファン付き)
・外部電源5V/4A~8A、リップル&ノイズ(Vp-p)、全負荷200mV
※R-Carスタータキットには、ACアダプターは付属しておりません。

推奨のACアダプターは「6A-501DA05-023」となります。

※本商品は、V2.0からeMMC容量が128GBにアップグレードしたものです。ボード仕様には特に変更はございません。過去に販売されたチップの仕様は以下になります。

Modified
function

R-Car H3 WS1.1

R-Car H3 V2.0

CA57
Frequency

1500MHz

1500/1600/1700MHz

Display
output

4 channels(DU x 4ch, VSP-DU x 4ch)
HDMI x 2ch
LVDS x 1ch
DRGB x 1ch

4 channels(DU x 4ch, VSP-DU x 3ch)
HDMI x 2ch
LVDS x 1ch
DRGB x 1ch

CSI2
Video In

4 channels
4lane x 2ch
2lane x 2ch

3 channels
4lane x 2ch
2lane x 1ch

USB3.0

2x USB3.0/2.0(DRD)

1x USB3.0/2.0(DRD)

USB2.0

3x USB2.0(2H, 1 OTG)

4x USB2.0(2H, 2 OTG)

PCIe, SATA

2x PCIe + 1x SATA

1x PCIe + 1x PCIe/SATA

Video
en/decoding

3 streams in parallel

2 streams in parallel

VSPI

3 channels

2 channels

FDP

3 channels

2 channels


R-Carスタータキット Premiere
