Analog Discovery Pro ADP3250【410-394-1】

Analog Discovery Pro ADP3250【410-394-1】

メーカー名:
型番:
410-394-1
環境区分:
RoHS3対応
品質ランク:
M1
数量

自社在庫数
3
2024/10/15 08:18 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1台以上
¥154,656.00
(税込¥170,121.00)

こちらからもご購入いただけます

1 個以上
¥145,674.47
(税込 ¥160,241.91)

Analog Discovery Pro ADP3250【410-394-1】の概要

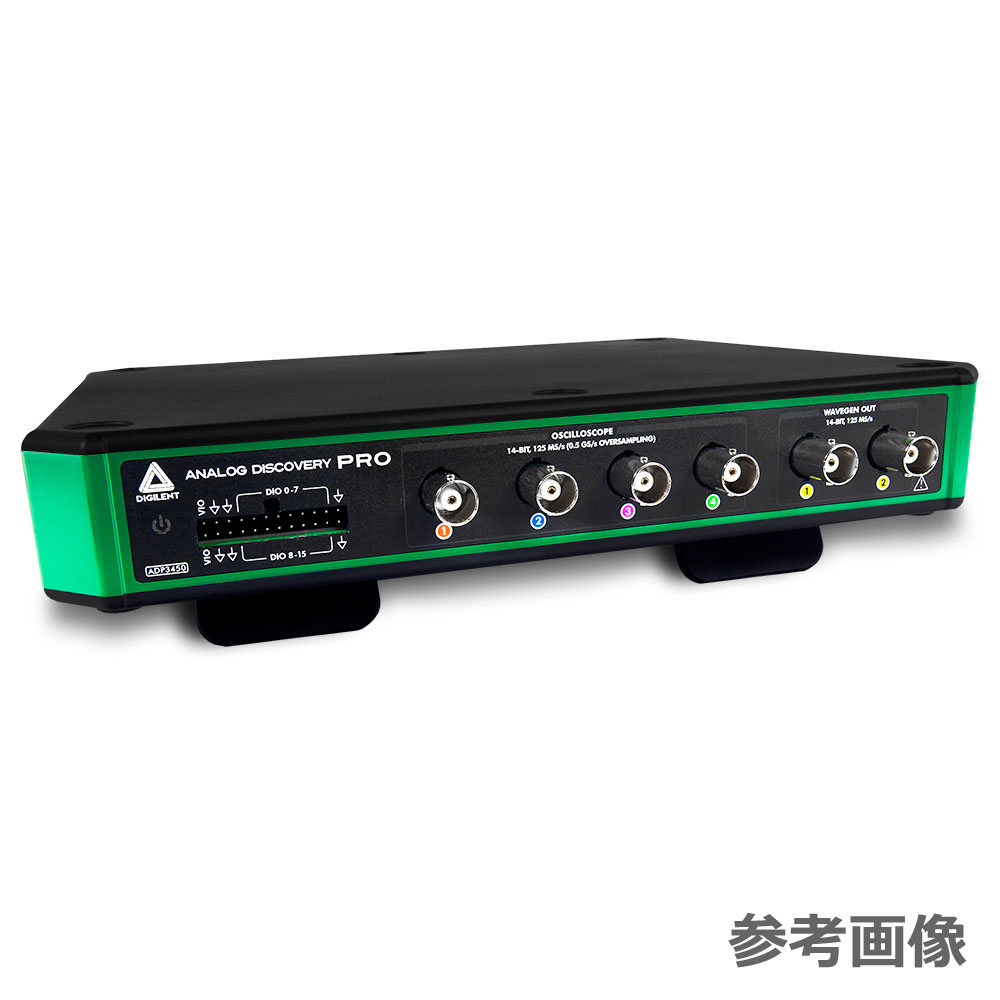

プロ仕様のポータブル高分解能ミクストシグナルマルチ計測器


2chのアナログ入力と16chのデジタル入力を備えた、最大0.5Gspsで14ビット分解能のミクストシグナルマルチ計測器です。デジタル電源、デジタル出力、2チャンネル任意波形発生器、2つの専用外部トリガが搭載されており、無償で提供されるWaveFormsソフトウェアを使って12種類の計測器として使用できます。

●特長

・計測器:オシロスコープ、データロガー、パターンジェネレータ、スペクトラムアナライザ、波形発生器、電圧計、ロジックアナライザ、静的I/O、ネットワークアナライザ、プロトコルアナライザ
・Linux環境でのテストシステム:Analog Discovery Proには、Linuxモードが導入されています。Linuxモードは、WaveForms SDKと組み合わせることで、あらゆる種類のテストや柔軟な操作性を提供します。
・トリガモード:様々なトリガオプションを備えています。たとえば、デバイスの背面にある2つの専用外部トリガ入力を使用して、外部信号でイベントをトリガできます。
・WaveFormsソフトウェア:USBやEthernetを介してWaveFormsと通信し、ミクストシグナルやミクストドメインの波形をキャプチャ、記録、分析、生成することができます。Mac、Windows、Linuxに対応しています。WaveForms SDKは、Digilentのテスト/計測機器を制御するカスタムアプリケーションの開発に使用できるソフトウェアライブラリとサンプルのセットです。プログラミング言語は、C、C++、C#、Visual Basic、Pythonなどがサポートされています。LabVIEWやMATLABでは、サードパーティのツールキットを利用できます。

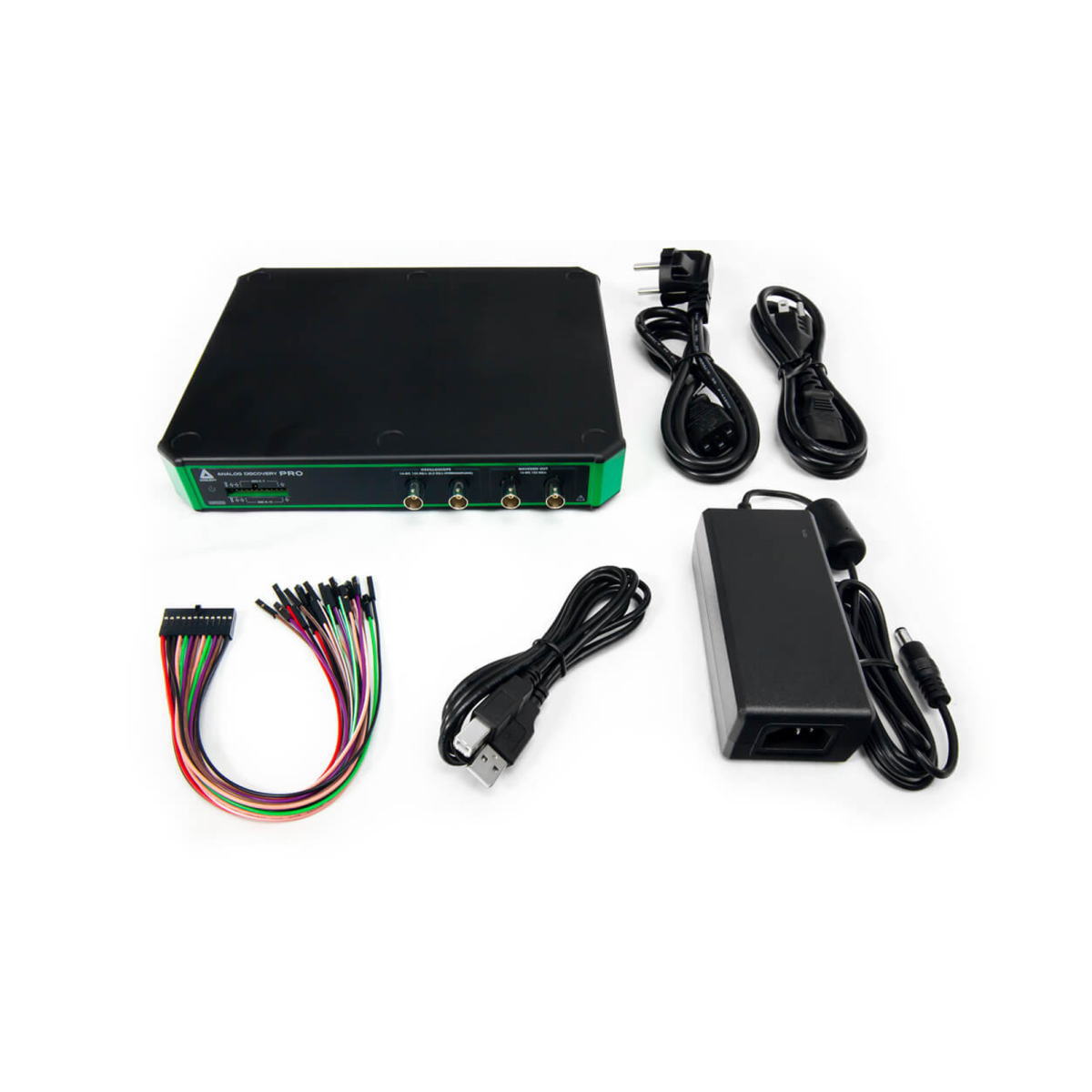

※ACアダプターは同梱されておりません。別途、下記のACアダプターをご購入ください。
・ATS065T-P190(19V/3.43A)


●仕様

アナログ入力・オシロスコープ、ネットワークアナライザ、スペクトルアナライザ、電圧計、インピーダンスアナライザ、データロガーで使用
・ADP3250:フロントパネルのBNCコネクタからアクセス可能な2つのアナログ入力チャンネル
・アナログ帯域幅:55+MHz(3dB)
・ノイズ抑制用ハードウェア帯域フィルタ:20MHz
・有効化/無効化の切り替えが可能
・14ビット分解能(オーバーサンプリング時は16ビット分解能)
・入力範囲:±25V(±50V差動)
・入力保護:±50V
・最大サンプリングレート
  - 0.5GS/秒(オーバーサンプリング有効時)
  - デフォルト100Msps
・ACまたはDCカップリング
・入力バッファサイズ
  - 記録モードで合計128MS
  - 32K+サンプル/チャンネル(リピート/シフト/スクリーンモード時)
・チャンネルタイプ:シングルエンド
デジタル入力/出力:・ロジックアナライザ、パターンジェネレータ、プロトコルアナライザ、デジタルI/Oで使用
・チャンネル:16
・入力ロジック規格:LVCMOS(調整可能1.2V~3.3V、5Vトレラント)
・出力ロジック規格:LVCMOS(調整可能1.2V~3.3V、8mA)
・最大サンプリングレート:125MS/秒
・ロジックアナライザのバッファメモリ
  - 記録モードで合計64MS
  - リピート/シフト/スクリーンモードで各チャンネル32K以上
アナログ出力・波形発生器、インピーダンスアナライザ、ネットワークアナライザで使用
・任意波形発生器2ch、フロントパネルのBNCコネクタからアクセス可能
・14ビット分解能
・AC振幅(最大):±5V
・アナログ帯域幅:15MHz(3dB時)
・最大サンプリングレート:125Msps
デジタル電源2つのアクセスポイントを単一電源
電圧範囲:1.2V~3.3V
出力電流:300mA
高度トリガトリガソース:オシロスコープのアナログチャンネル、ファンクションジェネレータのスタート、デジタルI/Oライン、外部トリガ、手動トリガボタン
・トリガモード(なし、自動、手動、シングル)
・アナログトリガ(エッジ、パルス、遷移、コンディショニング、レベル、ヒステリシス、ホールドオフ)
・デジタルトリガ(エッジ、レベル、パターン、グリッチ、プロトコル)
接続性・USBまたはEthernet接続(Linuxモードまたは標準モードの場合)
・周辺機器接続用の4つの高速USB 2.0ポート(Linuxモードで有効)
 - 設定済み/動作確認済みのWi-Fiドングルに対して有効(Linuxモード時)
その他補助電源
寸法:23.40cm×19.40cm×3.81cm
重量:450g

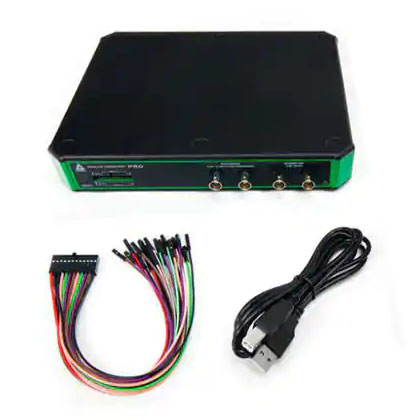

【セット内容】
・ADP3250 ×1
・USB-A-USB-Bケーブル ×1
・2×12 MTEケーブル ×1
