本連載では，マルツオンラインの「プロトファクトリー」や，動画を使いながら，誰でもプリント基板が設計・発注できるようにさまざま情報や開発テクニックを紹介しています．
プリント基板を設計する際には，部品のフットプリントが必要です．前回は，KiCadにあらかじめ収録されているフットプリントに活用できるライブラリを探して，回路図のシンボルに割り当てました．今回は，KiCadに標準搭載されていないRaspberry Pi Picoや温湿度センサなどのフットプリントを自作します．

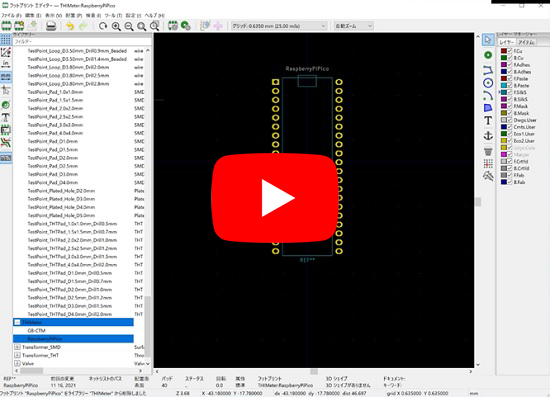

動画では，簡単な1ピンだけのテスト・ピンの作り方から解説しています． ピン数の多いRaspberry Pi Picoのフットプリントの作成手順は，DIPタイプのICのフットプリントを作成する際にも応用できるでしょう．こういったピンが密集しているDIP部品は，ピン間に配線が通せるようにパッド形状を工夫することが望ましいです．
インダクタやダイオードは，メーカのカタログ(データシート)に推奨するフットプリントの寸法図が掲載されています．本図には，KiCadを使う上で十分な数値が掲載されていないので，寸法を計算する必要があると思います．また，カタログに記載されたフットプリントは，はんだこてで手付けするには向いていません．部品を手付けする場合は，パッドを多少大きめに作ります．
今回の動画で，すべてのフット・プリントの作成と割り当てが完了しました．次回は，基板エディタを使ってデザイン・ルールの基本やネットリストの読み込みを解説する予定です．
