RS485通信が可能なM5Stackと18650充電池を搭載可能なM5Stack　工業用途向け「M5Station-485」「M5Station-BAT」好評発売中！

	マルツ最新情報

MAIL MAGAZINE

No.1611 2022. 9. 8

◇RS485通信が可能なM5Stackと18650充電池を搭載可能なM5Stack
　工業用途向け「M5Station-485」「M5Station-BAT」好評発売中！

◇マルツの技術情報
　アンチエイリアスローパスフィルタ回路の製作

◇Bluetooth5.0とNFCをサポートしArduino互換の超小型マイコンボード「Seeed Studio XIAO nRF52840」好評発売中！


		RS485通信が可能なM5Stackと18650充電池を搭載可能なM5Stack　工業用途向け「M5Station-485」「M5Station-BAT」好評発売中！

　M5Stackは、Arduino IDEを使ってプログラミングができるので、Arduinoの豊富なプログラミング資産を活用することができ、さらに低価格なので電子工作には最適です。逆に、信頼性などで工業用途に使用するには不安な面もありました。

　今回ご紹介する「M5Station-485」と「M5Station-BAT」は、工業用途向けに開発されたM5Stackで、見た目からは頑丈な印象を受けます。

　「M5Station-485」はRS485による通信が可能です。RS485は、平衡伝送(差動信号)によりRS232Cよりも耐ノイズ性に優れたシリアル通信規格です。「M5Station-485」では、9～24Vの電源としても使用できるPWR485という4線の規格が採用されています。

　「M5Station-BAT」はIMU(慣性計測ユニット)のMPU6886を搭載し、18650充電池を使用することができます。円筒型のリチウムイオン電池は直径(2桁)と長さ(3桁)の5桁の数字で表され、18650のサイズは単3乾電池に相当します。電圧は3.7Vで、保護回路は内蔵されていますが、過充電には注意する必要があります。「M5Station-BAT」では、PWR485用コネクタはUSB Type-Cコネクタに変更されています。　その他の機能は両者共にほぼ同じです。


	M5Station-485 【M5STACK-K123】単価￥6,569（税込￥7,225）	M5Station-BAT 【M5STACK-K124】単価￥7,109（税込￥7,819）

　最近は産業分野でもIoT機器の導入が進められています。Wi-FiやBluetoothによる無線通信は配線の必要がないので、様々な装置が混在する工場などでは非常に有利です。

　M5Stationは、無線通信が可能な240MHzデュアルコアのESP32-D0WDQ6-V3を搭載し、メモリはフラッシュ16MB、SRAM520KBです。ディスプレイは1.14インチ(135×240ピクセル)で、必要最小限の大きさです。DC/DCコンバータSY8303による降圧回路と電源管理IC AXP192を内蔵し、入力9～24Vを内部で5Vに変換しています。さらに、低消費電力のスリープ/ウェイクアップ機能を実現するRTC BM8563を内蔵しています。

　インターフェースは、6個のGroveコネクタと9～24Vの電源供給用にUSB Type-Aコネクタが用意されています。各インターフェースは、SGM2553Dによって電子的にオン/オフを切り替えることができます。また、GroveはINA3221により電圧/電流の検出が可能で、USB Type-AはINA199により電流の検出が可能です。

　ディスプレイの下に3個の物理ボタンと電源ボタン、7個のRGB LED(SK6812)があります。電源ボタンをクリックすると電源がオンになり、電源ボタンを6秒押し続けるとオフになります。設置は壁にネジ止めできるほか、DINレールへの固定や磁石での固定も可能です。開発環境にはUIFlow、Arduino IDE、ESP32-IDFなどを使用でき、FreeRTOSもサポートしています。


		【マルツの技術情報】マルツエレックは回路設計のご要望にお応えします


	▼ アンチエイリアスローパスフィルタ回路の製作　データ収集の際に必要なフィルタ処理について、必要に応じて、アンチエイリアスローパスフィルタとRC ローパスフィルタで選択出来るように回路設計を行い、実装致しました。　資料のダウンロードはこちらから。　回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。


		Bluetooth5.0とNFCをサポートしArduino互換の超小型マイコンボード　「Seeed Studio XIAO nRF52840」好評発売中！

　ここでは、Seeed社が開発した超小型のマイコンボード「Seeed Studio XIAO nRF52840」をご紹介します。

　このマイコンボードはSeeed Studio XIAOシリーズとなっていますが、従来はSeeeduino XIAOシリーズと呼ばれていました。XIAOは中国語の小さいという意味で、サイズが21mm×17.5mmと親指の半分ほどの大きさです。Arm Cortex-M0＋の32ビットマイコンSAMD21G18を搭載した製品が最初でしたが、現在では様々なマイコンを搭載した製品があります。

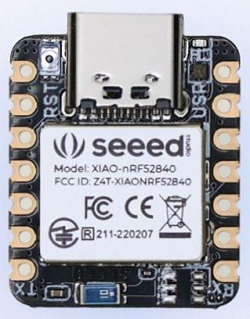

Seeed Studio XIAO nRF52840

　「Seeed Studio XIAO nRF52840」は、Nordic Semiconductor社製のnRF52840を搭載し、Bluetooth5.0とNFCをサポートしています。Nordic Semiconductor社は1983年に設立された無線通信技術を専門とするノルウェーのファブレス半導体企業です。

　nRF52840は64MHzで動作するARM Cortex-M4を搭載した32ビットMCUで、Arduinoと互換性があり、Bluetooth 5、Bluetooth mesh、Thread、Zigbee、IEEE802.15.4、ANT、独自仕様の2.4GHzなどをサポートしています。

　「Seeed Studio XIAO nRF52840」は、1MBのフラッシュと256kBのRAMのオンチップメモリ、2MB QSPIフラッシュのオンボードメモリを備えています。ディープスリープモードにするとわずか5μAの超低消費電力を実現します。また、BQ25101によるバッテリーの充電も可能です。

　PWMピンとして使用できる11個のデジタルI/Oと、ADCピンとして使用できる6個のアナログI/Oがあり、UART、I2C、SPIもサポートしています。そのほか、リセットボタン、3-in-1 LED、充電表示LED、Bluetoothアンテナなどが搭載されています。

　「Seeed Studio XIAO nRF52840」の上位に相当する製品として「Seeed XIAO BLE nRF52840 Sense」も用意されています。このボードには、音声認識に使用できるデジタルマイクとジェスチャー認識に利用できる6軸慣性測定ユニット(IMU)が追加されています。


▽Seeed Studio XIAO nRF52840 【102010448】 Nordic nRF52840を搭載した超小型/超低電力のIoT開発ボード。Arduino IDE、MicroPython、CircuitPython、その他の開発環境でプログラミングができます。サイズ：21×17.5mm 単価：￥1,849　(税込￥2,033)

▽Seeed XIAO BLE nRF52840 Sense< 【102010469】 Nordic nRF52840を搭載した超小型/超低電力のIoT開発ボードで、6軸IMU、PDMマイクなどのセンサが搭載された上位バージョンとなります。サイズ：21×17.5mm 単価：￥2,499　(税込￥2,748)
