R-Car H3e-2G Starter kit【RTP8J779M1ASKB0SK0SA003】 ※在庫限り品

R-Car H3e-2G Starter kit【RTP8J779M1ASKB0SK0SA003】 ※在庫限り品

メーカー名:
型番:
RTP8J779M1ASKB0SK0SA003
品質ランク:
M1

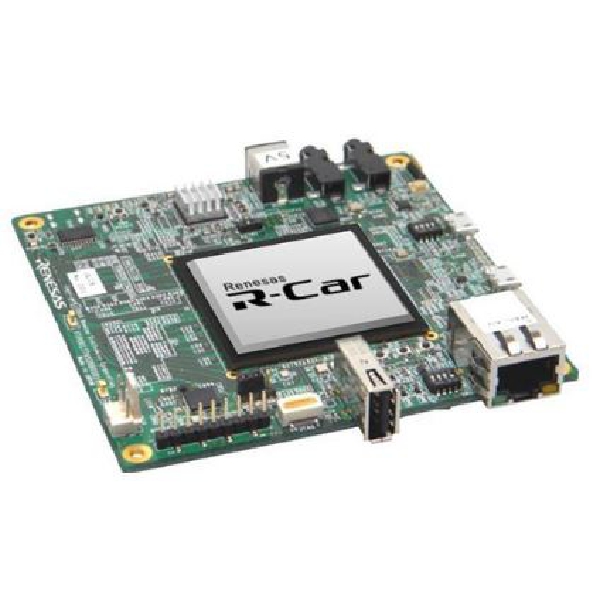

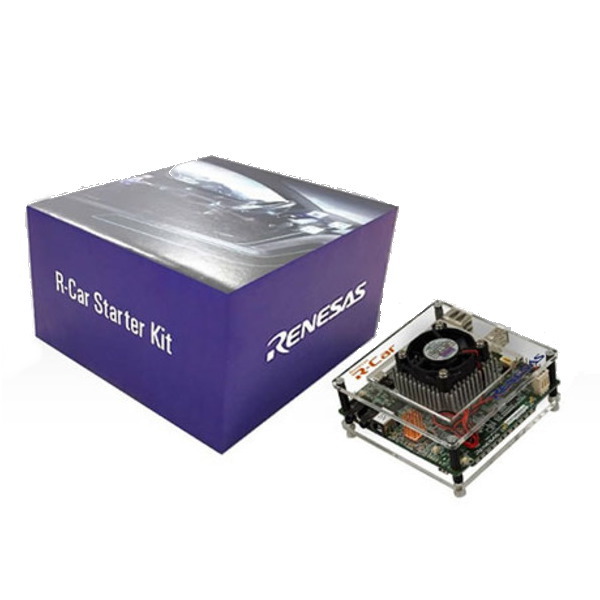

R-Car H3e-2G Starter kit【RTP8J779M1ASKB0SK0SA003】の概要

第3世代のR-Car車載コンピューティング開発環境


 第3世代のR-CarファミリであるR-Car Gen3eシリーズのハイエンドSoC「R-Car H3e-2G」のスターターキットです。最先端のコンピュータビジョンの開発から、統合コックピットのような大規模システムのプロトタイピングまで、車載機器開発における幅広いコンピューティング用途に利用できます。
 R-Car H3e-2Gは、車両に搭載された各種センサからの膨大な情報を処理できる高いコンピューティング性能を実現した車載向けSoCです。最大2GHzで動作するArm Cortex-A57を4個、最大1.2GHzで動作するArm Cortex-A53を4個搭載し、さらにロックステップ用としてArm Cortex-R7を2個集積しています。自動車用機能安全規格ISO 26262(ASIL-B)に対応し、セキュリティ機能も強化されています。従来品と比較してCPUコアの動作周波数とソフトウェアの機能が向上し、使い勝手が良くなっています。

●特長

・開発エンジニア向けのオープンな車載Linux環境を容易に実現します。
・低価格であるため1人1台での利用が可能になります。
・先進的なHMIソフトウェアとコグニティブコンピューティングを支援するライブラリを提供します。
・車載実績の多いQNXのリアルタイムOSなどをサポートしています。
・多くの周辺機能と高い拡張性を有し、幅広い車載コンピューティングに使用できます。
・R-Carのすべての周辺端子を使用できる440ピンの拡張ポートを搭載しています。

●仕様

搭載SoCR-Car H3e-2G
・Cortex-A57(Armv8、2.0GHz、クワッドコア)、NEON/VFPv4、L1キャッシュI/D:48KB/32KB、L2キャッシュ:2MB
・Cortex-A53(Armv8、1.2GHz、クワッドコア)、NEON/VFPv4、L1キャッシュI/D:32KB/32KB、L2キャッシュ:512K
・LPDDR4用メモリコントローラ:2チャンネル4GB、各64ビット幅
・3次元グラフィックエンジン
・ビデオ処理ユニット
・3チャンネルディスプレイ出力
・6チャンネルビデオ入力
・SDカードホストインターフェース
・USB 3.0/USB 2.0インターフェース
・CANインターフェース
・イーサネットAVB
・PCI Expressインターフェース
メモリ・システムRAM:内部384KB
・ハイパーフラッシュ:64MB
・QSPIフラッシュ:16MB
・microSDカードスロット
・DDR:8GB(Samsung製)
・eMMC:128GB(Samsung製)
コネクタCN1:440ピン拡張コネクタ
CN2:QSPIフラッシュモジュール
CN3:デバッグ用JTAG
CN4:HDMI
CN5:USB 2.0
CN6:プッシュ/プルmicroSDカードソケット
CN7:イーサネットコネクタRJ45
CN8:ライン出力
CN9:マイク入力
CN10:デバッグ用シリアル
CN11:CPLDプログラミング用JTAG
CN12:デバッグ用シリアル
CN13:主電源入力(DC5V)
CN14:CPUファン
ボード仕様
・外形寸法:100×100×57mm(ファン付き)
・外部電源:5V/4A~8A
・リップル&ノイズ:全負荷200mV(Vp-p)

【ご注意】
※ACアダプターは付属していません。LTE36ES-S1-301を別途ご購入ください。
