◇OKdoが販売する高機能なRockchip搭載シングルボードコンピュータ
　「ROCK5 Model B(8GB)」好評発売中！
◇ACアダプターとLi-Po/リチウムイオン電池のどちらも使える
　「充電機能付き出力48V電源回路基板」好評発売中！
◇マルツの技術情報
　センシング情報の正負電圧の中点入力回路　【LP49：センシング回路編】


		OKdoが販売する高機能なRockchip搭載シングルボードコンピュータ「ROCK5 Model B(8GB)」好評発売中！

　今回は、OKdoが販売する高機能なシングルボードコンピュータ(SBC)「ROCK5 Model B(8GB)」をご紹介します。

　Okdoは、電子部品販売を専門とするRSコンポーネンツ社のグループ企業です。また、ROCKは中国深セン市に本社を置く、Radxa(レクサ)社が開発するSBCで、ROCK5はその5世代目ですがOkdoと共同で開発されています。

　RSコンポーネンツ社は昨年7月よりRaspberry Piの製造・販売から撤退したため、Raspberry Piに替えてROCK5の販売に注力することになったようです。

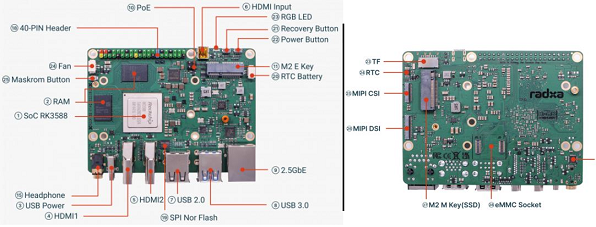

ROCK5 Model Bの表と裏

　「ROCK5 Model B」は、中国福建省福州市に本社を置くRockchip Electronics社が開発したRK3588を搭載しています。RK3588はArmコアをベースとするSoCで、2.4GHzで動作するArm Cortex-A76を4コアと1.8GHzで動作するArm Cortex-A55を4コアの合計8コアに加えて、Arm Mali G610MC4 GPUを搭載しています。

　「ROCK5 Model B」は、搭載されるメモリ容量により4GB/8GB/16GB/24GBのラインナップがあります。解像度が最大8Kp60と4Kp60のデュアルディスプレイをサポートし、Android 12、Debian/Ubuntu Linuxなど、各種OSを実行できます。基板サイズは100.15mm×74.25mmで、Raspberry Piよりも一回り大きくなっています。

　「ROCK5 Model B」の主な仕様を下記に示します。
・64ビットLPDDR4 RAM
・最大8Kp60の解像度に対応したHDMI出力ポート ×2
・最大4Kp60の解像度に対応したmicroHDMI入力ポート ×1
・USB3.0 Type-C(PD2.0)
・USB2.0 Type-A ×2、USB3.0 Type-A、USB3.0 Type-A(OTG)
・MIPI：1×4レーンDSI、1×4レーンCSI
・ストレージ：M.2 Mキー/microSDスロット/eMMCコネクタ
・M.2 Eキー(SATA、SDIO、PCM、UART)
・2.5ギガビットイーサネットポート
・40ピンGPIO拡張ヘッダ
・RGB power/status/user LED
・システム負荷なくシャットダウン可能な電源ボタンと回復ボタン
・ファン用PWM端子と2つのヒートシンク取り付け穴
・動作温度範囲：0℃～＋50℃

　なお、「ROCK5 Model B」にはワイヤレス通信機能が搭載されていないので、無線通信が必要な場合にはワイヤレスモジュールを別途購入する必要があります。


▽ROCK5 Model B(8GB)【RS119-D8P1】　シングルボードコンピュータ　ROCK5 Model B (8GB) 　単価：￥29,148


		ACアダプターとLi-Po/リチウムイオン電池のどちらも使える「充電機能付き出力48V電源回路基板」好評発売中！

　マルツエレックでは、通信機器や車載電源、PoE用電源、ビルの監視カメラの電源などで使用できる48V出力の「充電機能付き出力48V電源回路基板」を好評発売中です。本基板は、電源としてACアダプターとLi-Po/リチウムイオン電池のどちらでも使用することができます。

　入力にACアダプター(センタープラス、外形5.5mm、内径2.5mm)を使用する場合は、＋5Vから24Vへの昇圧回路を2回路使用して出力48V/最大1Aを実現しています。また、AC電源がない環境でも使用できるように、Li-Po電池(1セル)やリチウムイオン電池(1セル)を最大12個接続して使用することができます。

　アナログデバイセズ社のLT3650EMSE-4.2を採用した充電回路を搭載しているので、充電しながら48Vを出力することができます。ジャンパーピンJP1がオープンのときは充電のみを行い、ショートさせると充電しながら48Vを出力します。ACアダプターを外すとリレーが働いて、自動的に電池からの入力に切り替わります。基板サイズは105mm×160mmです。

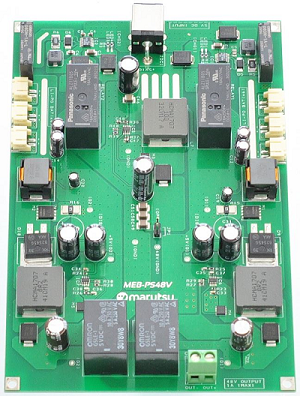

充電機能付き出力48V電源回路基板
【MEB-PS48V】　単価：￥28,268


		【マルツの技術情報】マルツエレックは回路設計のご要望にお応えします


	▼センシング情報の正負電圧の中点入力回路　　【LP49：センシング回路編】　センサーの出力値が正負電圧のアナログ電圧の場合、MCUに取り込むためには、MCUで入力可能な電圧範囲にて中点をゼロ値にして、正負電圧を取り込む必要があります。任意の増幅度も含め、再現可能です。　pdfの参考資料はこちらから。　回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。
