モータードライバIC(TC78H611FNG)評価基板【MTO-EV011FNG(TC78H611FNG)】

モータードライバIC(TC78H611FNG)評価基板【MTO-EV011FNG(TC78H611FNG)】

メーカー名:
型番:
MTO-EV011FNG(TC78H611FNG)
品質ランク:
M1
数量

1個以上
¥1,900.00(税抜)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

モータードライバIC(TC78H611FNG)評価基板【MTO-EV011FNG(TC78H611FNG)】の概要

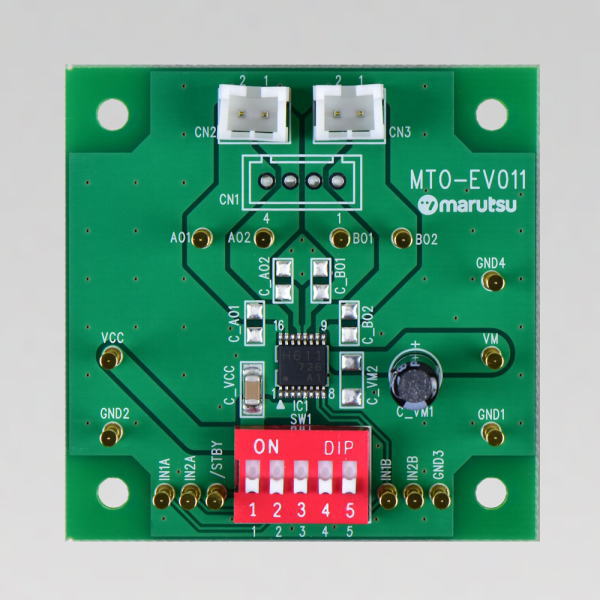

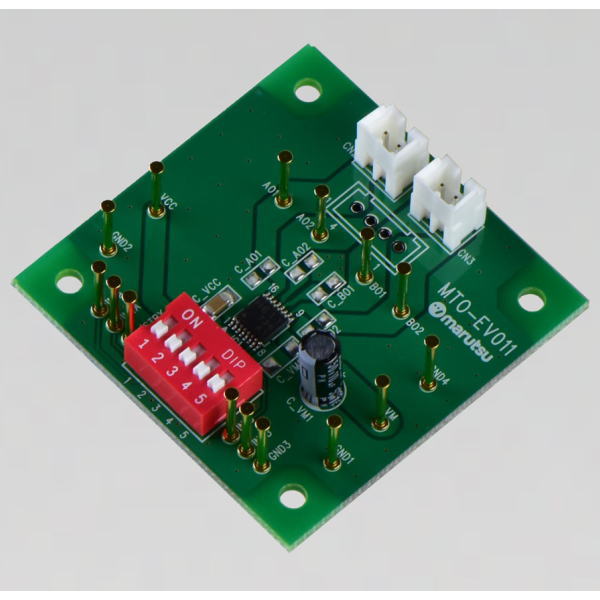

東芝製のモータードライバIC(TC78H611FNG)の評価基板


TC78H611FNGは、ダイレクトPWM制御方式に対応した、2chのブラシDCモータドライバです。最大2個のブラシDCモータ、もしくは1個のバイポーラ型ステッピングモータの制御が可能です。CDプロセスを採用し、出力耐圧18V 、最大定格電流1.1Aを実現しています。
本評価ボードではICを評価するための部品を実装しており、2つのブラシDCモータをダイレクトPWM駆動にて制御することが可能です。また、ステッピングモータ接続用のコネクタを実装することで、ステッピングモータの制御も可能になっています。
TC78H611FNGを使ったブラシDCモータ、ステッピングモータの制御性を、是非、体感してください。

●主な仕様
・搭載デバイス:TC78H611FNG
・モータ電源電圧:18V(max)
・制御電源電圧:6V(max)
・モータ出力電流:1.1A(max)
・許容損失:0.78W
・出力ON抵抗:Ron 上下和=0.8Ω(typ)
・入力プルダウン抵抗内蔵:200kΩ(typ)
・各種異常検出機能内蔵:過電流検出(ISD)、過熱検出(TSD)、低電圧検出(UVLO)
・貫通電流防止機能内蔵
・動作温度範囲:−30℃〜+85℃

その他の東芝社パッケージや製品情報はこちらからご覧いただけます→
