モータードライバIC(TC78H621FNG)評価基板【MTO-EV011FNG(TC78H621FNG)】

モータードライバIC(TC78H621FNG)評価基板【MTO-EV011FNG(TC78H621FNG)】

数量
1個以上
¥1,900(税抜)
自社在庫数
4

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

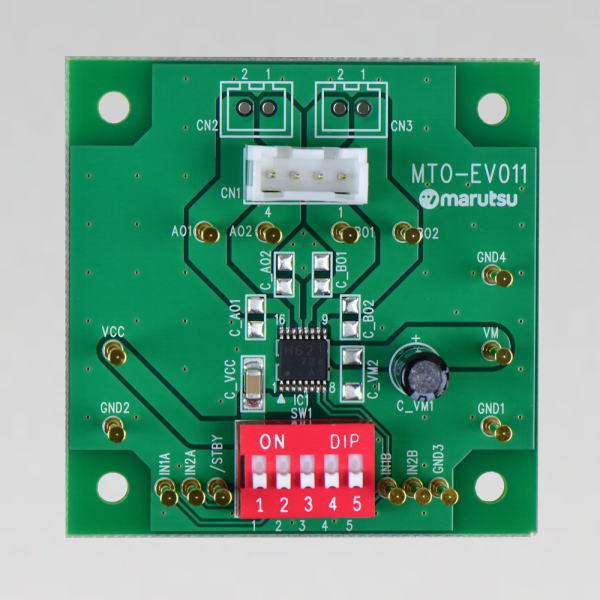

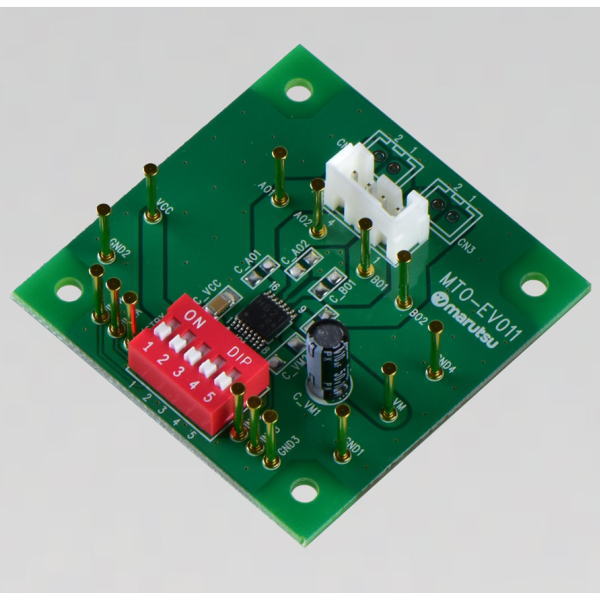

東芝製のモータードライバIC(TC78H621FNG)の評価基板

TC78H621FNGは、ダイレクトPWM制御方式に対応した、2chのブラシDCモータドライバです。最大2個のブラシDCモータ、もしくは1個のバイポーラ型ステッピングモータの制御が可能です。
CDプロセスを採用し、出力耐圧18V 、最大定格電流1.1Aを実現しています。本評価ボードではIC評価をするための部品を実装しており、2つのブラシDCモータをダイレクトPWM駆動にて制御することが可能です。
また、ステッピングモータ接続用のコネクタを実装することで、ステッピングモータの制御も可能となっております。
TC78H621FNGを使ったブラシDCモータ、ステッピングモータの制御性を是非、体感してみて下さい。

●主な仕様
・搭載デバイス:TC78H621FNG
・モータ電源電圧:18V(max)
・制御電源電圧:6V(max)
・モータ出力電流:1.1A(max)
・許容損失:0.78W
・出力ON 抵抗:Ron 上下和=0.8 Ω(標準)
・入力プルダウン抵抗内蔵:200 kΩ(標準)
・各種異常検出機能内蔵:過電流検出(ISD)、過熱検出(TSD)、低電圧検出(UVLO)
・貫通電流防止機能内蔵
・動作温度範囲:−30℃〜+85℃
