超コンパクトで高機能なUSB接続オシロスコープ 2チャンネル/25MHz「PicoScope 2205A」好評発売中！ |
||

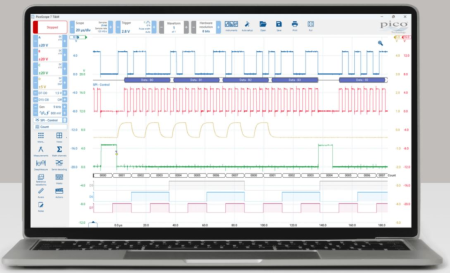

今回は、Pico Technology社が開発した、パソコンにUSBで接続して使用する超コンパクトなオシロスコープ「PicoScope 2205A」をご紹介します。 PicoScopeはUSBベースのオシロスコープで、2000、3000、4000、5000、6000、9000のシリーズがあります。最も低価格な2000シリーズに属する「PicoScope 2205A」は、入門用や現場での作業に適したハンディサイズのオシロスコープです。 電源はUSBから供給されるため、ACアダプターなどは不要です。外形サイズは142×92×18.8mm、重量は約200gで、動作温度範囲は0℃～50℃です。USB2.0(USB3.0/3.1対応)ケーブルと2本のx1/x10受動プローブが付属しています。 「PicoScope 2205A」のオシロスコープとしての機能は、アナログ入力が2チャンネル、測定できる帯域幅は25MHz、サンプリングレートは200MS/sです。また、キャプチャメモリを16kS分搭載しています。 無償で提供されるPicoScope 7ソフトウェアにより、オシロスコープだけでなく、スペクトラムアナライザ、ファンクションジェネレータ、任意波形ジェネレータ、シリアルバスアナライザとしても使用することができます。スペクトラムアナライザは、信号のノイズやクロストーク、ひずみなどを発見するのに最適です。ファンクションジェネレータは、正弦波、矩形波、三角波、DCレベル波形などを生成します。  PicoScope 7ソフトウェアの表示例 そのほか、測定値を自動的に表にしてトラブルシューティングや解析を行うことができます。各測定値の平均、標準偏差、最大値、最小値、現在の値を表示します。さらに、入力信号や基準波形に対して様々な演算を実行することもできます。 また、ソフトウェア開発キットPicoSDKを使用すると独自のソフトウェアを作成することができ、National Instruments社のLabVIEWやMathWorks社のMATLABなどと連携させることも可能です。PicoSDKにはWindows、macOS、Linux用のドライバが含まれています。
|
||||||||
|
回路設計から部品の調達、基板製造/実装、ハーネス/ケース加工まで マルツエレックでは「リバースエンジニアリング」もお引き受けいたします |
||
マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただく「プロトファクトリー」事業を行っています。 これまでにお引き受けした製作事例には、モータ駆動、回生電力とモータ駆動の連携、ペルチェ素子の駆動などがあり、小信号駆動デバイスからパワー半導体の駆動まで、制御も含めて対応いたします。 【製作事例】 ・電源回路/同期整流回路/インバータ回路 ・モーター駆動/制御回路 ・センサーを用いたセンシング回路 ・2次電池によるアプリケーション回路 ・LED照明のドライブ回路 ・メガソーラーシステム回路 また、過去に製造した装置や回路基板が故障してしまったのでもう一度作りたいが、回路図や部品表がなくなってしまい、製造することが難しいというケースがよくあると思います。そのようなときはあきらめないでマルツエレックにご相談ください。  リバースエンジニアリングのワークフロー図 マルツエレックでは、リバースエンジニアリングの手法を用いて回路図や部品表がなくなってしまった装置や回路基板をもう一度再生いたします。 まず、回路基板の配線接続情報を、X線により内層配線も含めて調査し回路図を作成します。続いて、ボード上の電子部品を取り外して型番を特定し、この情報を基にして回路図と部品表を作成します。 もし、型番の記載がなかったり、消えて判読できないために部品を特定できないような場合は、回路図から推定して電気的特性を把握します。また、マイコンやFPGAに書き込まれているプログラムのソースコードがない場合は、装置の動作から内容を推定し、プログラムを作成して書き込みます。 マルツエレックでは回路設計に加え、部品の調達や基板の製造と実装、ハーネスやケースの加工、さらに量産までをお引き受けしています。詳細は、下記のWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。 ▽プロトファクトリー ▽ものづくり相談受付フォーム |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
||
| ▼ 学校教材向けDNA電気泳動電源の製作 【LP25：電源回路編】 教育機関の授業及び実習で試用する電子機器を教育現場を考慮し、受託致します。この事例は、学校教材向けのDNA 電気泳動の実験で使用される電源装置になります。 pdfの参考資料はこちらから。 その他の技術情報一覧はこちらをご覧ください。 回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
||
