◇ハード/ソフトの知識がなくてもIoTを実現できる無線タグ
　標準出力タイプの「TWELITE CUE BLUE SET」好評発売中！

◇マルツエレックは皆さまの「ものづくり」のお手伝いをいたします
　「カスタムトランスの設計および製造」をお引き受けいたします

◇マルツの技術情報
　アンチエイリアスローパスフィルタ回路の製作【LP30：制御回路編】

ハード/ソフトの知識がなくてもIoTを実現できる無線タグ
標準出力タイプの「TWELITE CUE BLUE SET」好評発売中！

　今回は、モノワイヤレス株式会社が販売する磁気/加速度センサー無線タグ(TWELITE CUE BLUE)とTWELITE USBスティック(MONOSTICK BLUE)がセットになった「TWELITE CUE BLUE SET」をご紹介します。

TWELITE CUE-トワイライトキュー

　「TWELITE CUE-トワイライトキュー」は、無線マイコンのTWELITE、3軸加速度センサー、磁気センサー、コイン電池ホルダー、アンテナなどをワンパッケージにした無線タグです。様々なモノに装着することで、動きや状態を無線で送信することができます。

　技適は取得済みなので免許なしに使用でき、専用ソフトのキューアプリ(App_CUE)があらかじめ書き込まれているので、コイン電池(CR2032)を入れるとすぐに利用を開始することができます。省電力なので年単位の連続稼働も可能です。

　搭載されているTWELITEは、IEEE802.15.4規格に準拠した2.4GHz帯を使用する無線マイコンです。IEEE802.15.4は、PAN(Personal Area Network)と呼ばれる短距離無線ネットワーク規格で、Zigbeeなどに採用されています。通信速度よりも低コストで低消費電力を特長とし、工業用途などで広く使われています。

　TWELITEには、標準出力(送信出力：2.5dBm)タイプのBLUEと高出力(送信出力：9.14dBm)タイプのREDの2つのバージョンがあります。

　TWELITE CUEの用途としては、モーターやコンプレッサ、ポンプなどに取り付けて振動をモニターし、稼働状況の監視や予知保全に利用できます。また、定期的にビーコンを送信することで、モノの存在検知や近接検知ができます。そのほか、人の検知やリモコンなどにも使用できます。

MONOSTICK-モノスティック

　TWELITE CUEが送信するデータを受信するためには親機が必要で、親機として「MONOSTICK-モノスティック」を使用します。MONOSTICKは、TWELITEとパソコンとの間で無線通信をするためのデバイスです。TWELITEにUSBインターフェースを付加した構造で、パソコンのUSBコネクタに接続して使用します。パソコン上のアプリによりTWELITEの操作と、収集したセンサデータなどを無線で送信することができます。また、中継機としても使用できます。

　「TWELITE CUE BLUE SET」は標準出力タイプのTWELITE BLUEを使用した製品ですが、高出力タイプのTWELITE REDを使用した「TWELITE CUE RED SET」も用意されています。



▽TWELITE CUE BLUE SET (標準出力タイプ)　【MW-S-B-CUE-MSB】単価：￥4,980 (税込) 【TWELITE CUE BLUE】・TWELITE BLUEを搭載・3軸加速度センサー、磁気センサー(磁石の近接を感知)を搭載・7Pインターフェース・LED、基板アンテナ(MW-A-P1934)、電池ホルダー(CR2032)を搭載・サイズ：32×30.2×14.5mm 【MONOSTICK BLUE】・TWELITE BLUEを搭載・USBでパソコン/タブレットに接続、動作電圧：5V ・LED×3、リセットスイッチ、基板アンテナを搭載・親機/中継器アプリApp_Wingsを使用・サイズ：50×23.5×8.3mm(USBコネクタ部分を除く)


▽TWELITE CUE RED SET (高出力タイプ)　【MW-S-R-CUE-MSR】単価：￥6,501 (税込) 【TWELITE CUE RED】・TWELITE REDを搭載・3軸加速度センサー、磁気センサー(磁石の近接を感知)を搭載・7Pインターフェース・LED、基板アンテナ(MW-A-P1934)、電池ホルダー(CR2032)を搭載・サイズ：32×30.2×14.5mm 【MONOSTICK RED】・TWELITE REDを搭載・USBでパソコン/タブレットに接続、動作電圧：5V ・LED×3、リセットスイッチ、基板アンテナを搭載・親機/中継器アプリApp_Wingsを使用・サイズ：50×23.5×8.3mm(USBコネクタ部分を除く)

マルツエレックは皆さまの「ものづくり」のお手伝いをいたします
「カスタムトランスの設計および製造」をお引き受けいたします

　電子機器においては電源が不可欠です。電源に市販されている標準品を利用できればよいのですが、往々にして標準品では仕様を満足できない場合があります。そこで自作する必要が出てきますが、電源トランスも独自のものを用意しなければならない場合があります。

　そこでマルツエレックでは、お客様が必要とされるカスタムトランスの設計と製造をお引き受けいたします。また、トランス部品のご提供もいたします。試作品1個の製作から小ロットの製造、さらに量産まで対応が可能です。

　高周波DC電源トランス(スイッチング電源用トランス)や絶縁トランスなどの設計にあたっては、SPICEシミュレーションで回路モデリングを行い、疑似波形を入力し効果を推定します。必要に応じて保護回路の設計も行います。

　詳細は、こちらのWebページを参照してください。ご相談は、ものづくり相談受付フォームからお申込みください。

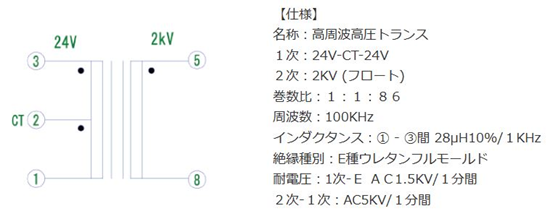

カスタムトランスの仕様例

　マルツエレックでは、回路設計から基板設計・製造・実装、そして量産まで皆さまのさまざまな「ものづくり」のお手伝いをさせていただく「プロトファクトリー」事業を行っています。

　これまでにお引き受けした製作事例には、モータ駆動、回生電力とモータ駆動の連携、ペルチェ素子の駆動などがあり、小信号駆動デバイスからパワー半導体の駆動まで、制御も含めて対応いたします。

　また、お客様のご要望に合わせた電源回路を最適な回路方式でご提案します。例えば、2次電池や電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源などをご提供いたします。

【製作事例】
・電源回路/同期整流回路/インバータ回路
・モーター駆動/制御回路
・センサーを用いたセンシング回路
・2次電池によるアプリケーション回路
・LED照明のドライブ回路
・メガソーラーシステム回路

▽プロトファクトリー

【マルツの技術情報】
マルツエレックは回路設計のご要望にお応えします

▼ アンチエイリアスローパスフィルタ回路の製作　【LP30：制御回路編】

　データ収集の際に必要なフィルタ処理について、必要に応じて、アンチエイリアスローパスフィルタとRC ローパスフィルタで選択出来るように回路設計を行い、実装致しました。　pdfの参考資料はこちらから。　その他の技術情報一覧はこちらをご覧ください。

　回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。

PICK UP PRODUCTS

【3,300円以上[税込]】お買い上げで送料無料

	■_M5StampS3(1.27mmピッチピンヘッダ実装済) 【M5STACK-S007-PIN127】　￥1,475 (税込￥1,622) ESP32-S3を搭載した切手サイズの超小型マイコンボードです。コンパクトですが、豊富なI/Oを持ち低消費電力なので、IoT機器に適しています。
	■_バイポーラNPNトランジスタ【KSC2334YTU】　￥174 (税込￥191) オンセミコンダクター製で2SC2334(ルネサスエレクトロニクス)互換の高速スイッチング用NPNトランジスタです。
	■_MPLAB ICD5インサーキットデバッガー【DV164055】　￥68,499 (税込￥75,348) フラッシュメモリを搭載したMicrochip社製のすべてのマイコンに対応したデバッガー/プログラマです。PoE+をサポートし、リモート開発が可能になりました。

	■_デジタル電源ボード【MSE-MD6602-DPS】　￥7,899 (税込￥8,688) サンケン電気製のデジタル電源用マイコンMD6602の評価ボードCHEWING GUMを使用してデジタル電源の評価ができる実験用ボードです。
	■_デジタル電源用マイコン(MD6602)評価基板 CHEWING GUM 【MSE-MD6602-DIP】　￥4,999 (税込￥5,498) サンケン電気製のデジタル電源用マイコンMD6602の評価ボードです。miniUSBコネクタでパソコンに接続できます。
	■_SPICE デザインキットステッピングモータドライブ回路【DESIGNKIT008】　￥57,143 (税込￥62,857) ステッピングモータドライバのTB62206FGをモデリングしたステッピングモータ回路シミュレーションのテンプレート集です。ノイズ解析も可能です。


	■DigiKey社が提供する商品を含めてマルツオンラインにてご購入いただくと、送料が完全無料になるキャンペーンを11月30日(木)まで開催しております。DigiKey社の商品が1個でも含まれていれば、送料のご負担なしでご購入いただけます。詳細はこちらをご覧ください。 ■マルツオンラインは【￥3,300以上[税込]】のご購入で送料無料です！送料無料まであと少し！￥550[税込]以内の製品を集めたワン・コイン・コーナーも是非ご利用ください。 ■本メールマガジンに記載の商品につきまして、一部の営業所で【在庫していない場合】がございます。　営業所での【最新の在庫状況】につきましては、事前にお問合わせいただけますと幸いです。　　各営業所の連絡先はこちらからご覧ください。 ■営業所受け取りサービス即日受け取りも可能です。マルツオンラインでご購入いただいた製品を、全国10営業拠点にて、送料無料でお受け取りいただけます。
