M5StampS3(1.27mmピッチピンヘッダ実装済)【M5STACK-S007-PIN127】

M5StampS3(1.27mmピッチピンヘッダ実装済)【M5STACK-S007-PIN127】

メーカー名:
型番:
M5STACK-S007-PIN127
品質ランク:
M1
数量

自社在庫数
8
2024/03/03 22:01 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,475.00
(税込¥1,622.00)

M5StampS3(1.27mmピッチピンヘッダ実装済)【M5STACK-S007-PIN127】の概要

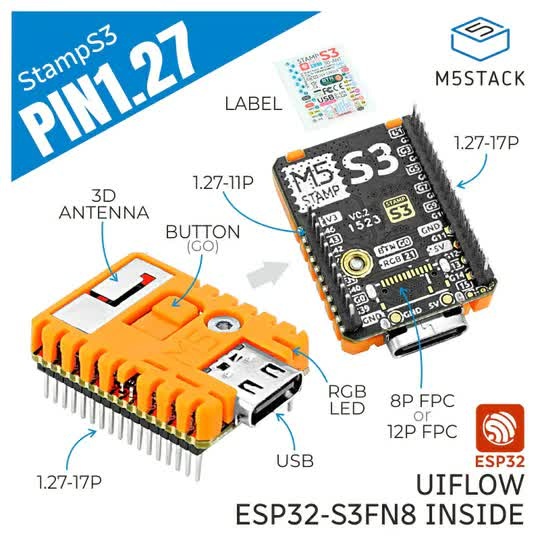

ESP32-S3を搭載した切手サイズの組み込み用コントローラ


240MHzで動作するEspressif製のESP32-S3FN8(Xtensa 32ビットLX7デュアルコアプロセッサ)を搭載した組み込みメイン制御用の切手サイズのモジュールです。ほとんどのアプリケーションに十分な8MBのSPIフラッシュメモリを搭載しています。コンパクトサイズながら高性能で豊富な拡張I/Oを持ち、EPS32-S3の23本のGPIOは1.27mmピッチのピンに引き出されています。5V~3.3Vの電圧をシームレスに調整する回路を内蔵し、RGBステータスインジケータとプログラム可能なボタンにより、指先で直感的な制御と視覚的なフィードバックが得られます。

●仕様

MCUESP32-S3FN8
DC/DCコンバータMUN3CAD01-SC
フラッシュ容量8MB
電源5V
インタラクティブ1×ボタン、1×RGB LED(WS2812B-2020)
アンテナ2.4GHz 3Dアンテナ
インターフェースタッチセンサ、SD/SDIO/MMC マスターコントローラ、SPI、SDIO/SPIスレーブコントローラ、 EMAC、モーターPWM、LED PWM、UART、I2C、I2S、GPIO、パルスカウンタ

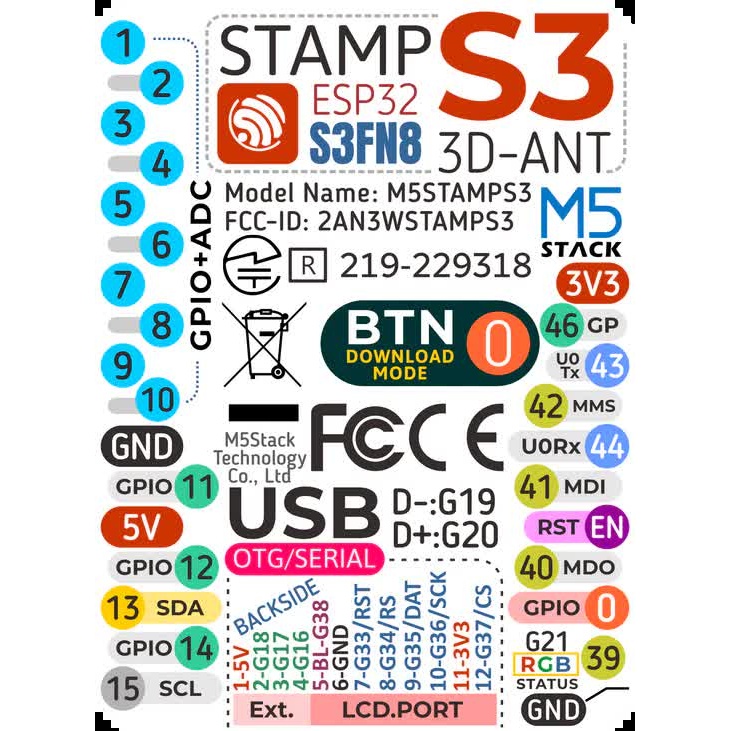

I/OG0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
ピンヘッダピッチ1.27mm
LCDインターフェースピッチ0.5mm @12/8ピン
動作温度範囲0~+40℃
製品寸法26×18×4.6mm

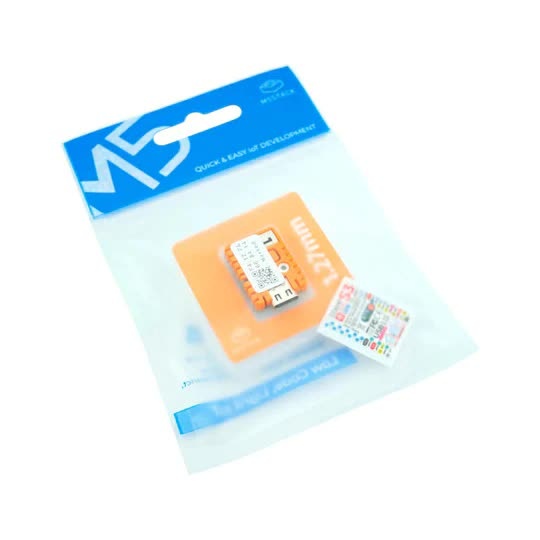

【セット内容】
・M5StampS3 PIN1.27 ×1
・シルクスクリーンステッカー ×1

【資料】
ドキュメント
