車載用環境で重要な役割を果たすAEC-Q200適合ヒューズ (DigiKey社【アプリケーションラボ】技術解説記事のご紹介)
マルツ最新情報 |
MAIL MAGAGINE No. 1828 2024. 2. 13 |
|
 |
車載用環境で重要な役割を果たすAEC-Q200適合ヒューズ (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

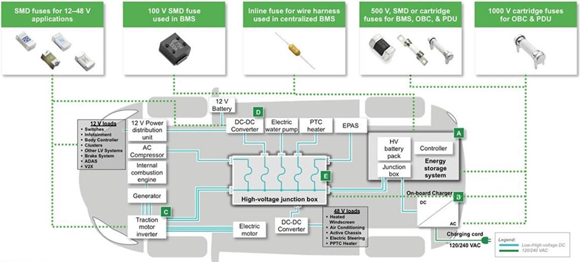

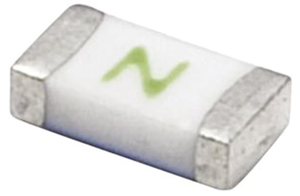

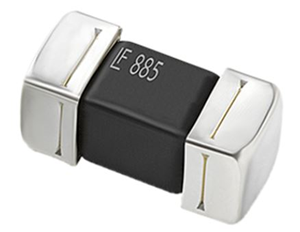

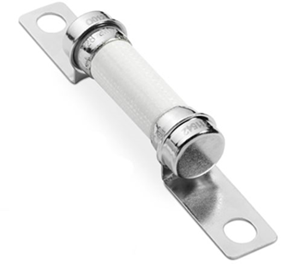

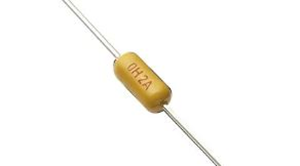

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、電気自動車(EV)に使用するヒューズに求められる性能とLittelfuse社の車載用AEC-Q200適合ヒューズについて解説した記事をご紹介します。 ■車載用環境で重要な役割を果たすAEC-Q200適合ヒューズ ヒューズは、19世紀後半から使用されている歴史のある電子部品で、電気/電子回路を壊滅的な損傷から保護するために使用します。また、近年急速に進歩する電気自動車(EV)にとっても重要な電子部品であり、使用する目的に応じて様々なヒューズが開発されています。 車載に使用する電子部品は、AEC-Q200規格の認定を受ける必要があります。AEC(Automotive Electronics Council)は、車載用電子部品の信頼性を明確にするために1990年代に米国の自動車メーカーと電子部品メーカーによって設立された民間団体ですが、AEC規格は事実上の世界標準になっています。Q100は半導体、Q200は受動部品の規格です。 AEC-Q200では、衝撃、振動、湿度、溶剤、はんだ付け耐熱、基板の曲げや静電気放電(ESD)に対する耐性、－40℃～＋125℃での動作といった環境応力と物理的応力の試験を行います。2023年3月にリリースされたAEC-Q200のRev Eにおいて、ヒューズの信頼性要件が追加されています。  Littelfuse社の車載用AEC-Q200適合ヒューズ Littelfuse社は、1927年に創業を開始した米国イリノイ州シカゴに本社を置く企業です。社名からわかるように、小型のヒューズの販売からスタートした企業で、車載用ヒューズも長い歴史を持ちます。特に、プラスチック製の本体とソケットに差し込む2本の突起を備えたブレードヒューズは、現在の車載用ヒューズの主流になっています。  828シリーズヒューズ 【0828015.ZXISOP】 単価：￥5,343(税込) 小型(10×38mm)ながら遮断定格電圧1000Vの828シリーズヒューズは、貫通タイプとボルトマウントタイプの2種類があり、EVの車載充電器や配電ユニットに使用します。  885シリーズNano2ヒューズ 【0885001.DR】 単価：￥1,082(税込) 885シリーズNano2ヒューズは、遮断定格最大1500A/500Vの表面実装ヒューズで、EVのバッテリー管理システムや高電圧DC/DCコンバータに使用します。  437シリーズヒューズ 【0437.250WR】 単価：￥261(税込) 437シリーズヒューズは100%鉛/ハロゲンフリーでRoHSに適合し、高温環境(最高150℃)で稼働する回路の過電流保護用として設計され、突入電流に対する優れた耐性を発揮します。  PICOII 521シリーズヒューズ 【0521002.YAT1L】 単価：￥433(税込) 省スペースのサブミニチュアパッケージで提供されるPICOII 521シリーズは、遮断定格300A/75Vの超速断型ヒューズです。 |
|
